Aire d'étude et canton
Saint-Claude centre et faubourg
-
Commune
Saint-Claude
-
Emplacement dans l'édifice
usine de taille de pierre pour la joaillerie et l'industrie ;
atelier de fabrication
-
Dénominationsmachine à usiner par abrasion, machine à chauffer
-
Parties constituantes non étudiéesmoteur électrique

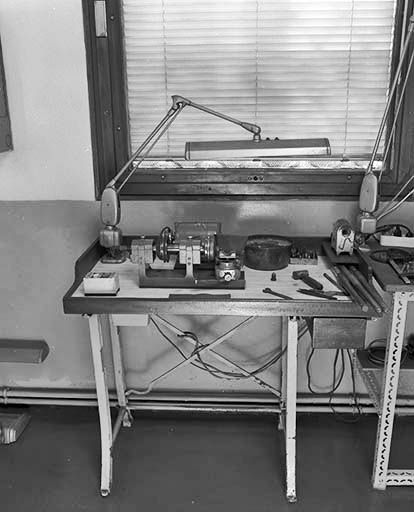

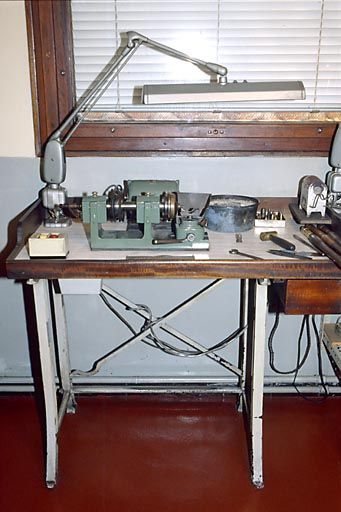

Cet ensemble réunit quatre machines de la deuxième moitié du 20e siècle. Il se compose de deux groupes associant chacun une machine à débruter et un four à résistance. De constructeur inconnu (peut-être local), les machines à débruter sont actionnées par des moteurs électriques fabriqués à Lyon : Elgé (des Ets Grandvuinet) pour la première, Cem pour l'autre. Les fours, de marque Portius, sortent tous les deux de l'atelier de l'électricien Portigliatti, à Saint-Claude.
-
Période(s)
- Principale : 2e moitié 20e siècle
-
Lieu d'exécutionCommune : Saint-Claude
-
Auteur(s)
-
Auteur :
PortigliatticonstructeurPortigliatti
Electricien à Saint-Claude (Jura). 20e siècle.
-
Auteur :

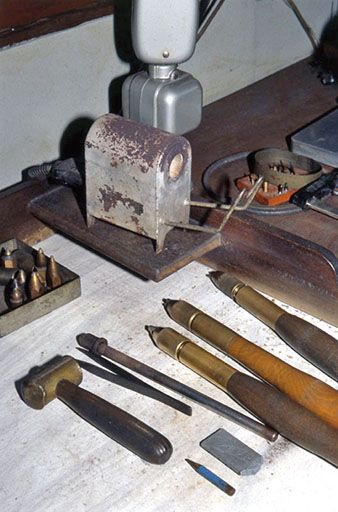

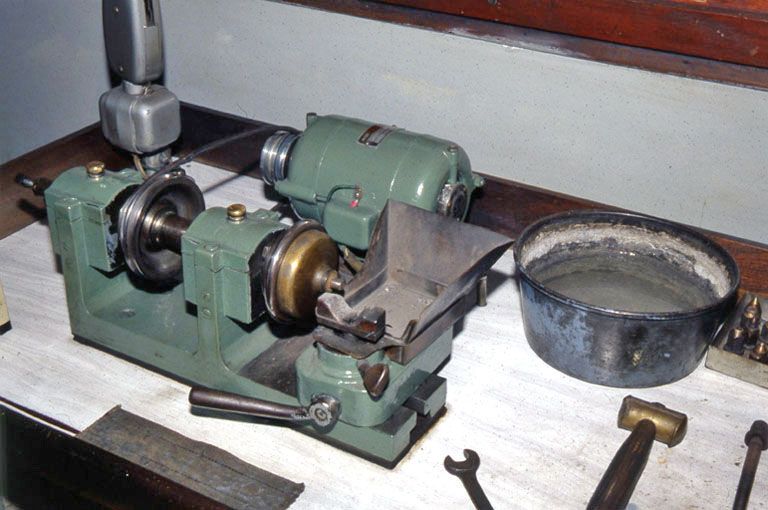

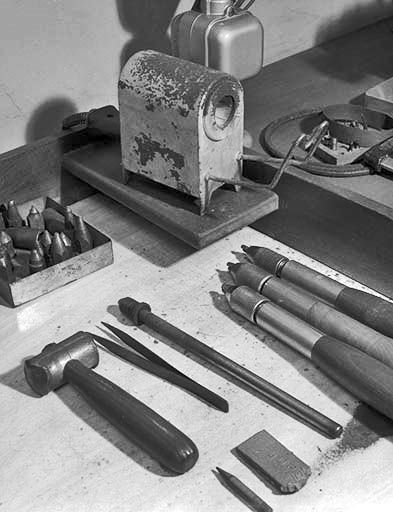

Cet ensemble de machines est utilisé pour pratiquer le débrutage (ou brutage ou ébrutage), dont l'objet est le dégrossissage du diamant brut. Cet ébauchage, qui dure quelques minutes (5 à 10 minutes généralement), s'effectue en frottant l'un contre l'autre deux diamants : le premier est fixé sur un mandrin en bronze à l'aide d'un ciment spécial rendu malléable par réchauffage dans le four électrique, le second sur un bâton en bois, de 45 à 55 cm de long, à l'aide du même ciment ou d'un système de fixation à griffes. Le mandrin est monté sur la poupée fixe d'un tour (similaire aux tours à bois), qu'il est possible de désaxer afin de corriger le"faux rond". Un chariot mobile permet de placer sous cette poupée un bac muni d'un tamis (l'égrisoir), destiné à recueillir la poussière de diamant, et le support sur lequel repose le bâton. Le moteur électrique est placé à l'arrière de la machine, l'entraînement se fait avec une courroie.
-
Catégoriesindustrie extractive
-
Structures
- fonctions successives
- matériau d'origine minérale, solide en masse, matériau
-
Inscriptions & marques
- plaque signalétique
-
État de conservation
- en service
-
Statut de la propriétépropriété privée
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
Documents figurés
-

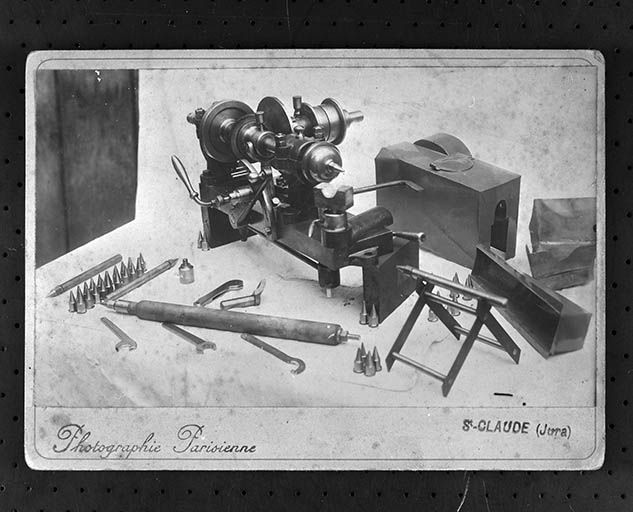

Exemple de machine à débruter du constructeur mécanicien Léon Lizon. Photographie, 1ère moitié 20e siècle par La Photographie Parisienne (photographe).
