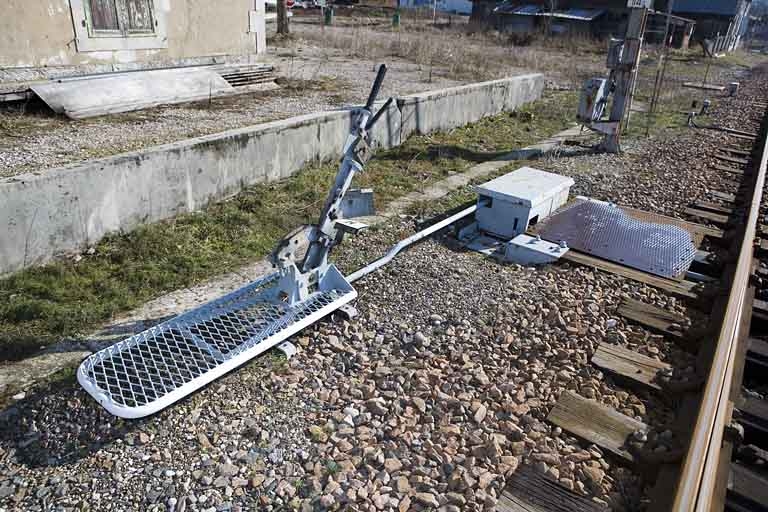

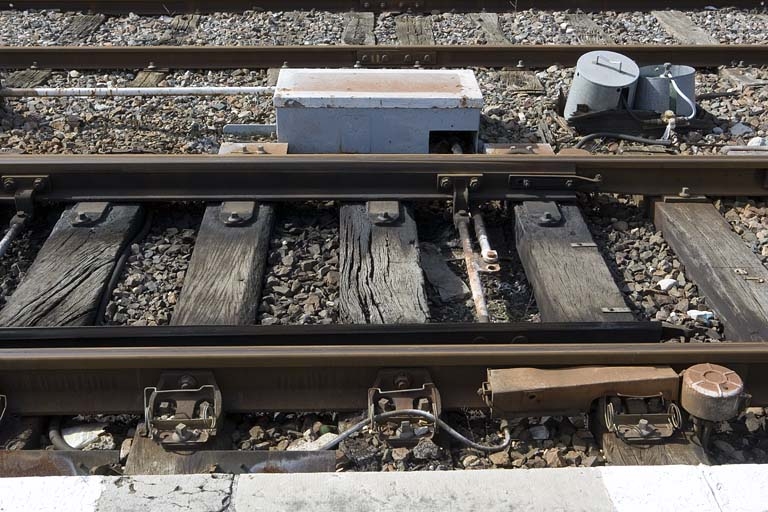

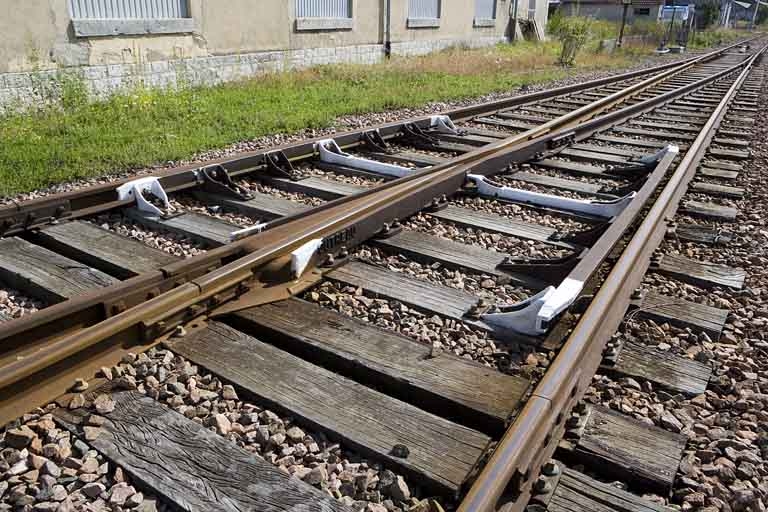

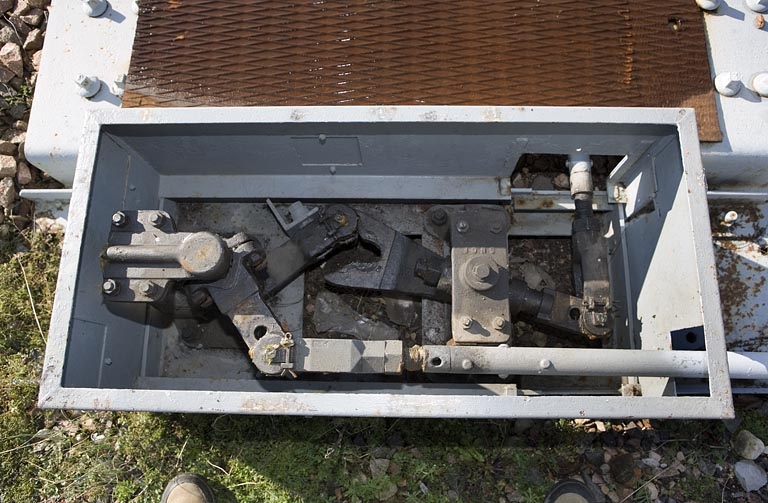

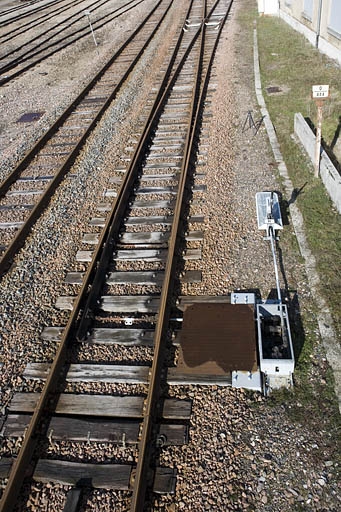

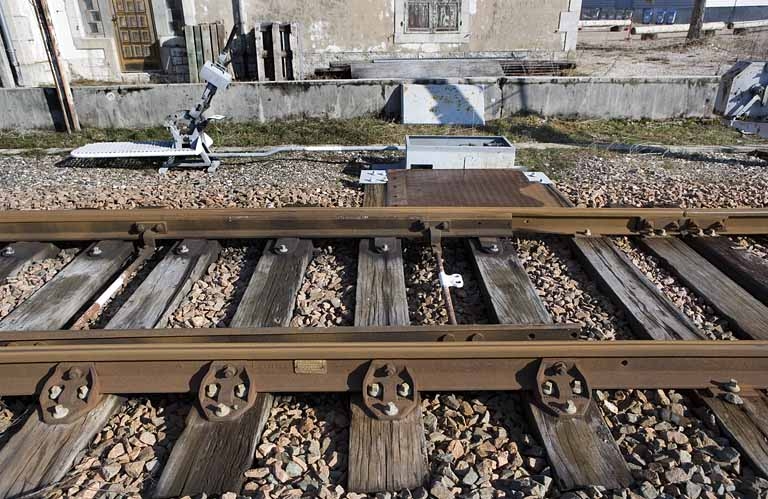

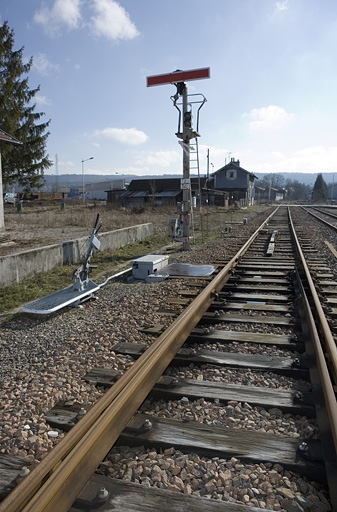

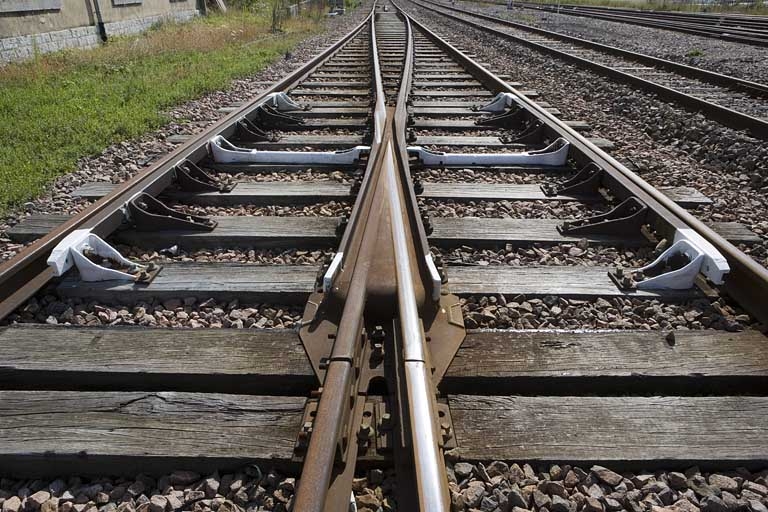

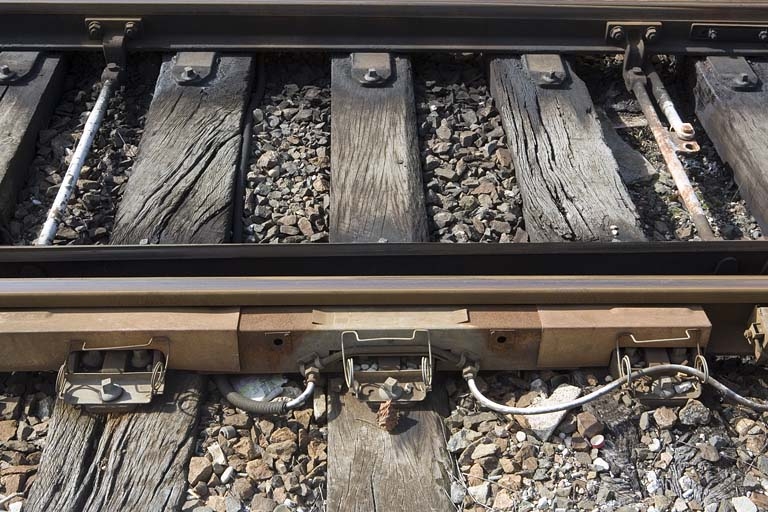

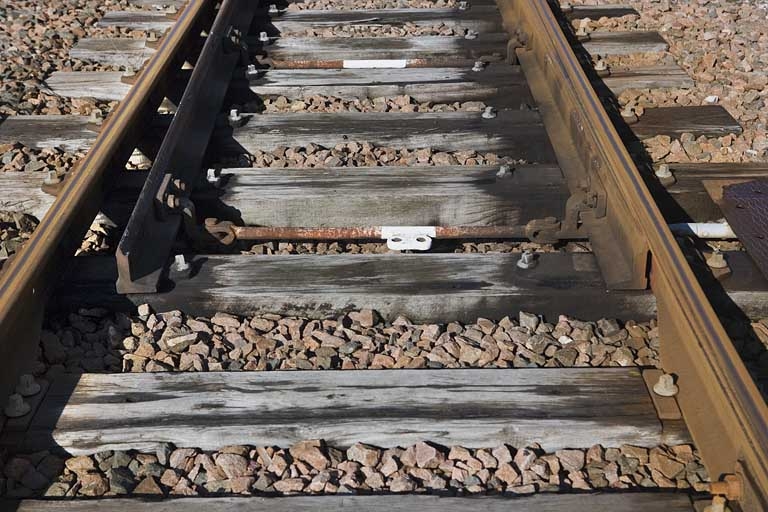

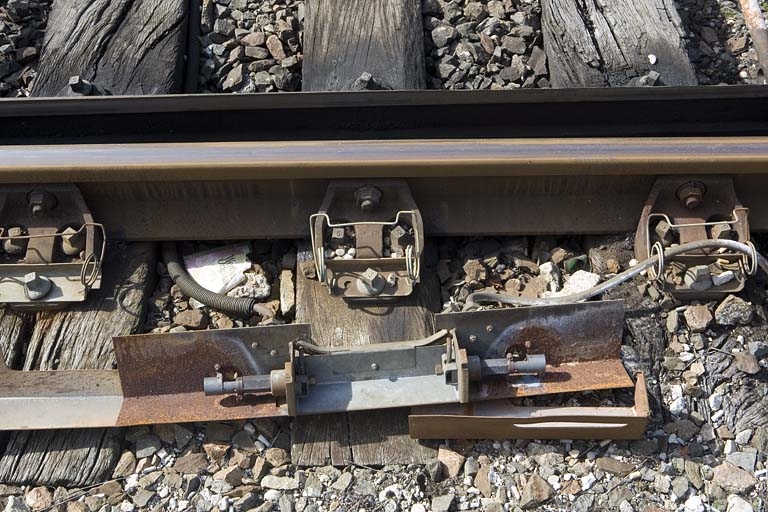

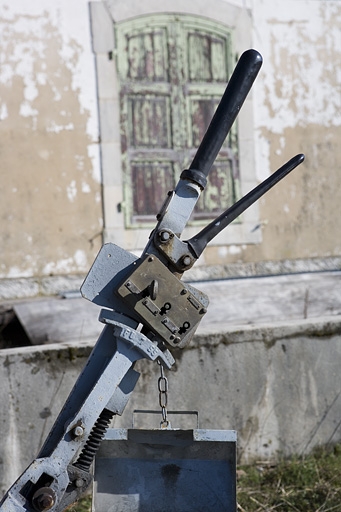

Placé à la jonction de voies ferrées, l'appareil de voie (aussi nommé aiguillage) sert à orienter les trains sur l'une ou l'autre des voies. Celui étudié, situé en gare de Champagnole à proximité de la remise ferroviaire, dessert les voies de service 3 et 5, à l'est, côté Mont Rivel. C'est un appareil simple : il ne concerne que deux voies. Il se compose de deux parties en acier, les lames d'aiguilles (ou aiguilles), rails taillés en biseau, rendus solidaires par des tringles et placés entre les deux rails formant la voie (qui, à cet endroit, sont appelés rails contre-aiguilles). L'aiguillage s'effectue à pied d'oeuvre, à l'aide d'un levier à proximité immédiate des aiguilles. Par un système de renvoi d'angle (avec"pince de homard"), sa manoeuvre permet d'appliquer l'une des lames contre l'intérieur d'un des rails contre-aiguilles, la deuxième s'écartant alors de l'autre rail. La roue suit la direction donnée par la lame en contact et, plus loin, à l'endroit où les voies se séparent, un passage est ménagé pour l'autre roue : l'intersection des deux rails intérieurs, suivant un angle aigu (la pointe de coeur), y est matérialisée par un appareil de 4, 50 m de long, le coeur de croisement. Un contre-rail guide les roues au niveau des rails extérieurs, l'écartement avec le coeur étant assuré par des entretoises appelées"mandolines". La manipulation du levier est sécurisée par une serrure en laiton qui empêche tout mouvement intempestif : sa clef ne peut être retirée de la serrure centrale, située dans le bureau de l'agent de circulation, qu'en fonction de la présence ou de l'absence d'autres clefs, rendant ainsi solidaires les signaux et les appareils de voie (c'est le système d'enclenchements par serrures Bouré). Les lames d'aiguilles doivent glisser sans résistance : elles sont donc posées sur des coussinets graissés. Par ailleurs, aux endroits exposés au gel et à la neige, elles peuvent être munies de rampes de réchauffage électriques ou au gaz, d'où la présence en bordure de voie de bouteilles ou de bonbonnes de gaz.
