Dossier d’œuvre architecture IA00125860
| Réalisé par
- patrimoine industriel, patrimoine industriel du Jura
usine de taille de matériaux de construction, usine de grès, usine de porcelaine dite usine des Ets Jacob-Delafon
Œuvre étudiée
Auteur
Copyright
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
Dossier non géolocalisé
Localisation
-
Aire d'étude et canton
Jura - Dole sud-ouest
-
Hydrographies

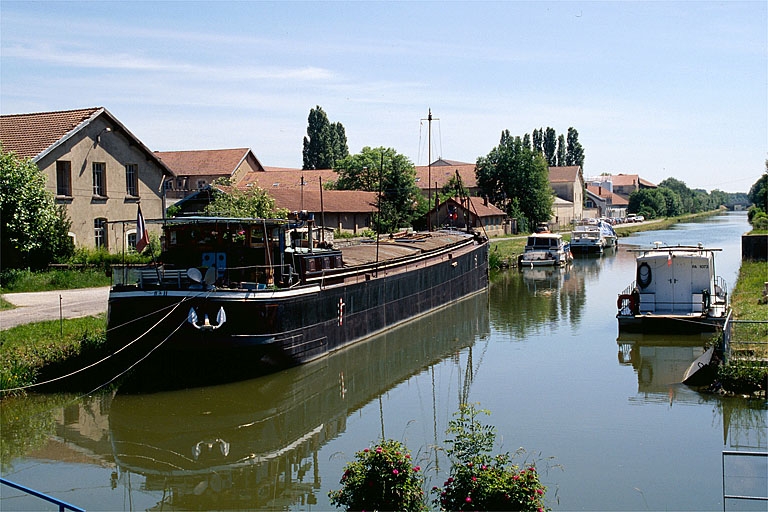

canal du Rhône au Rhin
-
Commune
Damparis
-
Lieu-dit
Belvoir
-
Adresse
4 rue du Moulin
-
Cadastre
1980 AO 10 à 12, 16, 22, 25 à 28, 35 à 43, 54 à 57, 85 à 122, 128, 132 à 136, 140 à 171, 173 à 181, 186 à 194, AP 2, 3, 30 à 38, 41, 45 à 49, 113, 128 à 131, 146, 151, 153, 157, 158, 164
-
Dénominationsusine de taille de matériaux de construction, usine de grès, usine de porcelaine
-
Appellationsusine de grès et de porcelaine des Ets Jacob-Delafon
-
Parties constituantes non étudiéesbureau, laboratoire, bureau d'études, salle des machines, chaufferie, cheminée d'usine, bassin de retenue, transformateur, atelier de fabrication, four industriel, pièce de séchage, entrepôt industriel, magasin industriel, aire des produits manufacturés, atelier de réparation, aire des déchets, silo, château d'eau, conciergerie, logement patronal, logement de contremaître, logement d'ouvriers, cité ouvrière, infirmerie, cantine, local syndical, local du comité d'entreprise, stationnement, voie ferrée, passerelle, quai, rampe d'accès, pont bascule, cour, jardin, jardin ouvrier, parc, remise, hangar industriel, boutique
Sur le site existent au 19e siècle deux entreprises de sciage du marbre (Ragoucy puis Javelle, et de Tinseau) : construction de trois logements patronaux en 1837 et entre 1862 et 1865, d'un logement d'ouvriers en 1860, de scieries à vapeur en 1873 et vers 1875. Rachetées par les Ets Jacob-Delafon et Cie : fabrication d'appareils sanitaires. Modification du bâti par l'architecte Edmond Malo en 1899, extensions vers 1910 puis de 1921 à 1924, cheminée édifiée en 1925. Construction de la cité ouvrière de 1924 à 1928 (dates portées), d'un autre logement patronal vers 1930. Nouvelles extensions de 1927 à 1933, partiellement l'oeuvre de l'architecte Charles Stein et de l'entrepreneur Pouletty, puis de 1954 à 1966 et en 1977. Mascarons dus au sculpteur Georges Saupique. Turbine de 80 ch après 1865, machines à vapeur vers 1875. 5 fours ronds en 1900 puis four tunnel Dinz avant 1906, 2 fours Dressler en 1931, four tunnel Gibbons en 1964, four intermittent Heimschot en 1985. Plus de 500 ouvriers vers 1875, 430 en 1929, une centaine en 1937, 580 en 1966, 295 en 1989.
-
Période(s)
- Principale : 2e quart 19e siècle, 3e quart 19e siècle, 4e quart 19e siècle, 1er quart 20e siècle, 2e quart 20e siècle, 3e quart 20e siècle, 4e quart 20e siècle , porte la date, daté par source, daté par travaux historiques, daté par tradition orale
-
Dates
- 1837, porte la date
- 1924, porte la date
- 1925, porte la date
- 1928, porte la date
-
Auteur(s)
-
Auteur :
Malo Edmondarchitecte signature, attribution par source, attribution par tradition oraleMalo EdmondCliquez pour effectuer une recherche sur cette personne.
Malo, Edmond (1862-1939). Architecte et conservateur du musée de Chalon-sur-Saône, architecte des Monuments historiques en 1908. Fonds conservé aux Archives départementales de Saône-et-Loire (94 J).
-
Auteur :
Stein Charlesarchitecte signature, attribution par source, attribution par tradition oraleStein CharlesCliquez pour effectuer une recherche sur cette personne.
Charles Stein, architecte. XXe siècle.
-
Auteur :
Poulettyentrepreneur signature, attribution par source, attribution par travaux historiquesPoulettyCliquez pour effectuer une recherche sur cette personne.
Pouletty, entrepreneur. XXe siècle.
-
Auteur :
Saupique Georges Laurentsculpteur signature, attribution par source, attribution par tradition oraleSaupique Georges LaurentCliquez pour effectuer une recherche sur cette personne.
Georges Laurent Saupique, sculpteur. XXe siècle.
-
Auteur :
Site industriel desservi par voie navigable et embranchement ferroviaire. Usine : moellon calcaire avant 1920, brique creuse avec structure en béton armé, en pan de fer ou en pan de bois jusque vers 1945, puis parpaing de béton et pan de fer avec couverture en ciment-amiante. Surface bâtie en m2 : 41 087
-
Murs
- calcaire moellon
- brique creuse
- fer pan de fer
- bois
- enduit
- moellon
- béton parpaing de béton
- béton béton armé
- pan de bois
-
Toitstuile mécanique, ciment amiante en couverture, tuile plate
-
Étagesrez-de-chaussée surélevé, 2 étages carrés, étage en surcroît
-
Couvrements

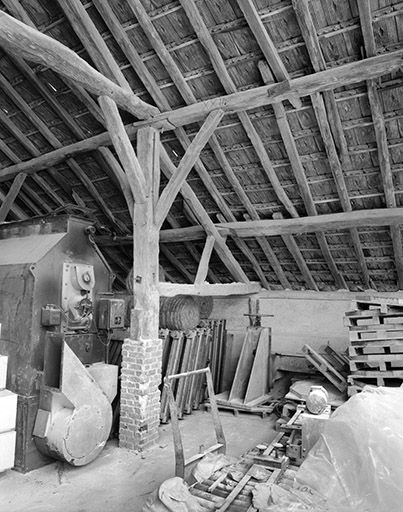

- charpente en bois apparente
- charpente métallique apparente
-
Élévations extérieuresélévation à travées
-
Couvertures
- terrasse
- toit à longs pans
- appentis
- pignon couvert
- pignon découvert
- croupe
- demi-croupe
- noue
-
Énergies
- énergie hydraulique produite sur place
- énergie thermique produite sur place
- énergie électrique achetée moteur électrique
-
Typologiesbaie rectangulaire ; baie avec arc segmentaire
-
Techniques
- céramique
-
Représentations
- mascaron
-
Précision représentations

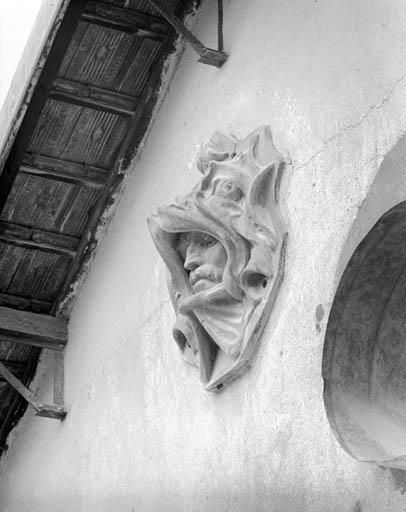

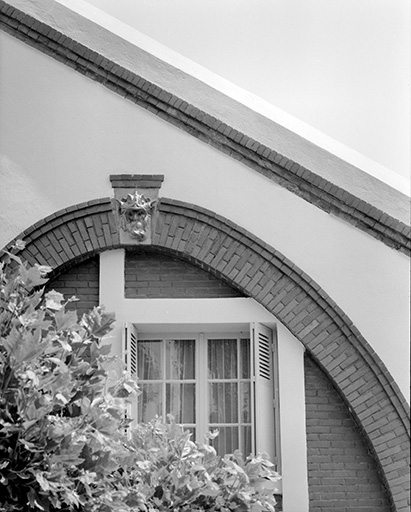

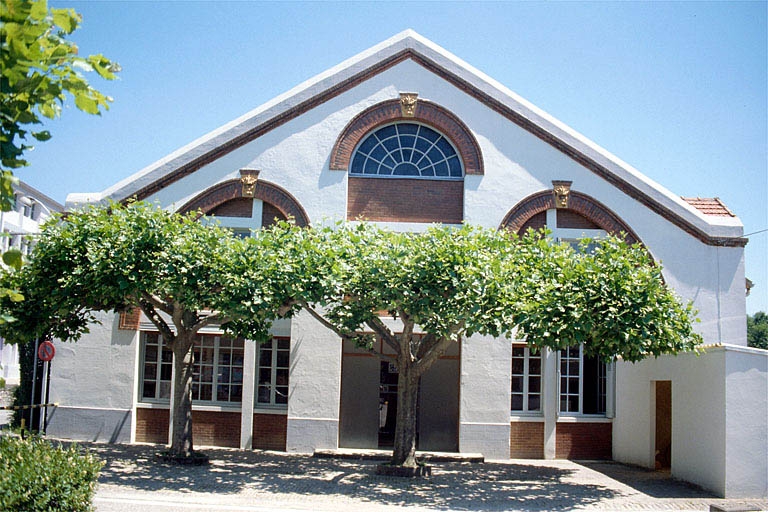

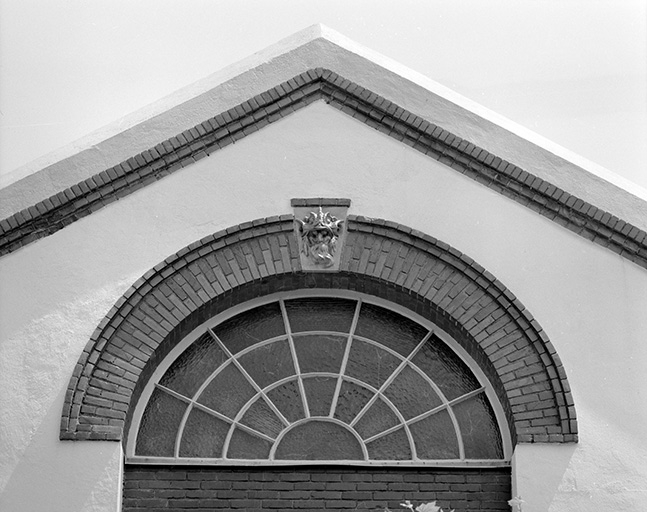

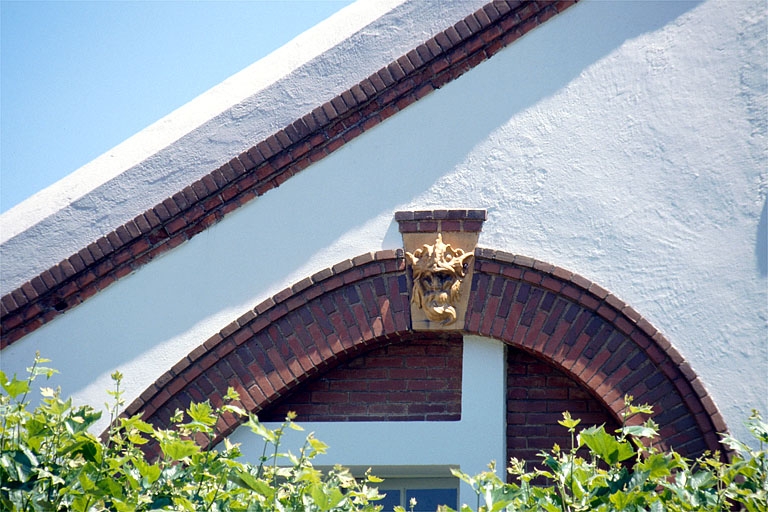

sujet : visage barbu pris dans la gueule d'un poisson fabuleux, support : clef des arcs de la façade du bureau ; sujet : visage moustachu pris dans la gueule d'un poisson fabuleux, support : pignon oriental de l'atelier jouxtant l'entrée principale
-
Statut de la propriétépropriété privée
-
Éléments remarquablesbureau
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Jacob Delafon
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Jacob Delafon
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Jacob Delafon
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Jacob Delafon
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Solvay et Cie
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Solvay et Cie
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
Documents figurés
-
Archives de la société Jacob-Delafon, Damparis

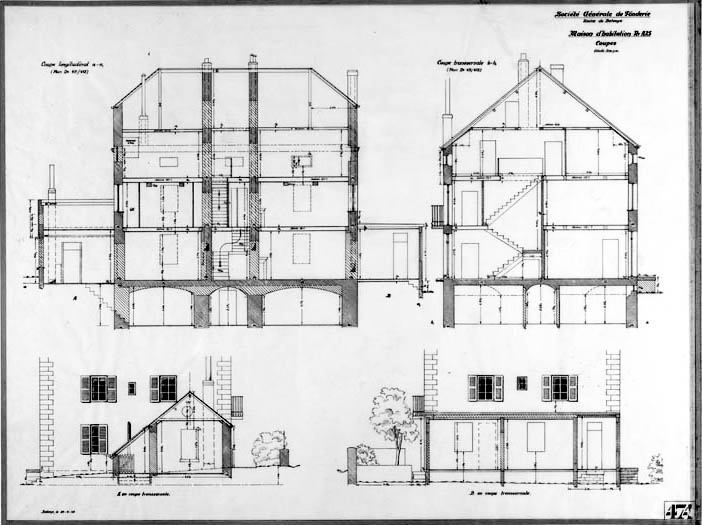

Société Générale de Fonderie. Usine de Belvoye. Maison d'habitation n° A25. Coupes. Dessin, 1949. Echelle 1:50.
-
Archives de la société Solvay et Cie, Tavaux
Logement patronal du Clos de Belvoye, façade latérale droite. Photographie, s.d. [2e quart 20e siècle, vers 1930], par Charnotet (?, photographe)
-
Archives municipales, Damparis
Damparis (Jura). Le Canal et Usines de Belvoye. Carte postale, s.d. [1er quart 20e siècle, après 1903]. Chenevoy éd.
-
Archives de la société Jacob-Delafon, Damparis

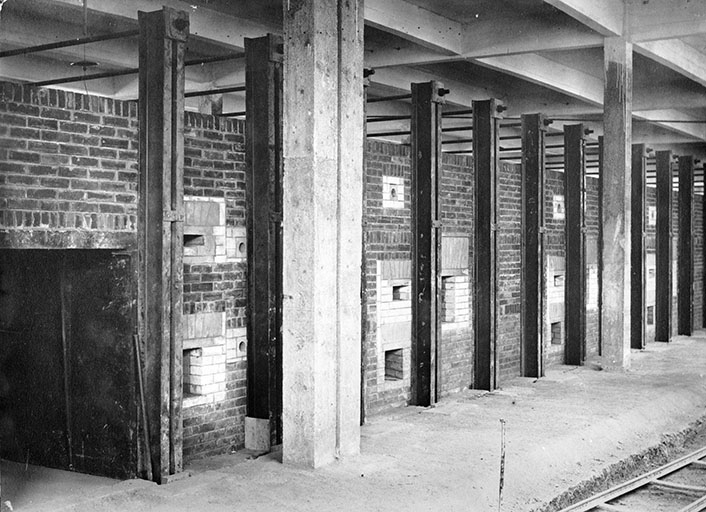

Four Dressler en construction : vue de face. Photographie, s.d. [1929].
-
Archives municipales, Damparis

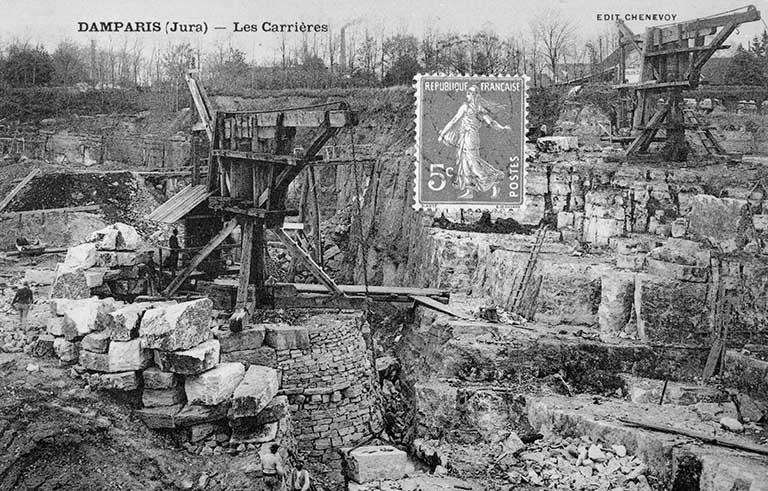

Damparis (Jura). Les Carrières. Carte postale, s.d. [limite 19e siècle 20e siècle]. Chenevoy éd.
-
Collection particulière : Rémy Deï Tos, Foucherans (39)
Damparis (Jura). Canal et Usine de Belvoye. Carte postale, s.d. [1er quart 20e siècle, après 1903], par Karrer, G. (photographe à Dole)
-
Collection particulière
Vue à vol d'oiseau des usines de Belvoye. A. Violet propriétaire. Gravure, s.d. [1875], par Smeeton Tilly
-
Archives de la société Jacob-Delafon, Damparis

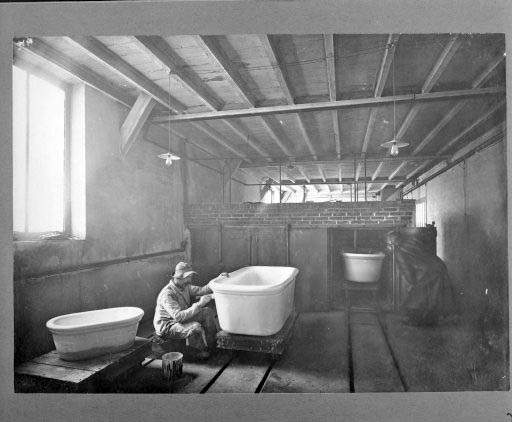

Le laquage des baignoires. Photographie, 1913.
-
Archives de la société Jacob-Delafon, Damparis

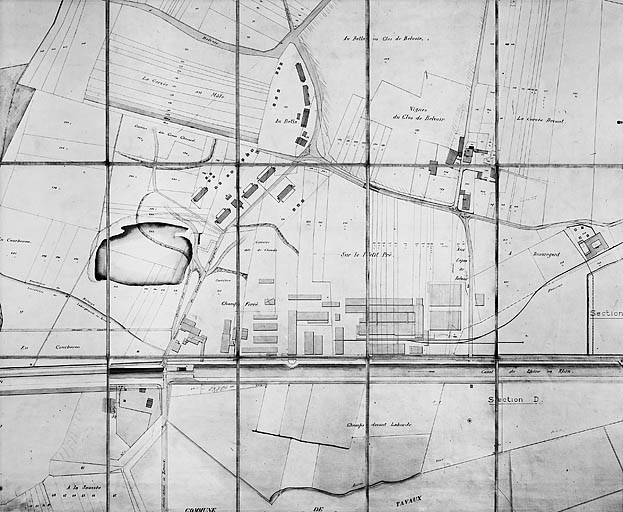

Plan parcellaire. Communes de Damparis, Choisey et l'Abergement-la-Ronce. Dessin, 1928. Echelle 1:1000, par Janeron (architecte, géomètre)
-
Collection particulière
Damparis - Bellevoye (Jura) - Carrières et Pont roulant. Carte postale, s.d. [limite 19e siècle 20e siècle, entre 1895 et 1917]. Bruat éd, par Lardier, C. (photographe)
-
Archives de la société Jacob-Delafon, Damparis

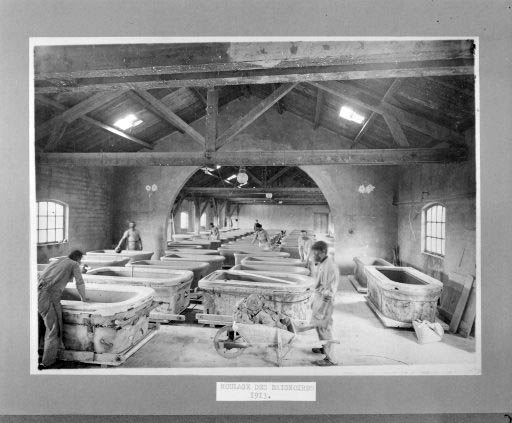

Le moulage des baignoires (bâtiment 42), photographie, s.n., 1913.
-
Archives de la société Jacob-Delafon, Damparis

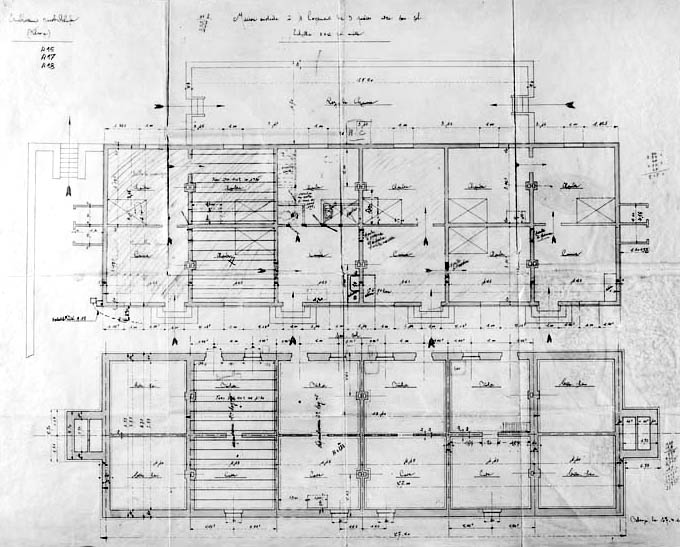

Etablissement Jacob-Delafon (Belvoye). Maison ouvrière à 4 logements de 3 pièces avec sous-sol. Dessin, 1928. Echelle 1:50.
-
Archives de la société Jacob-Delafon, Damparis
Partie supérieure du four Dinz (servant de séchoir). Photographie, 1913.
-
Archives de la société Jacob-Delafon, Damparis

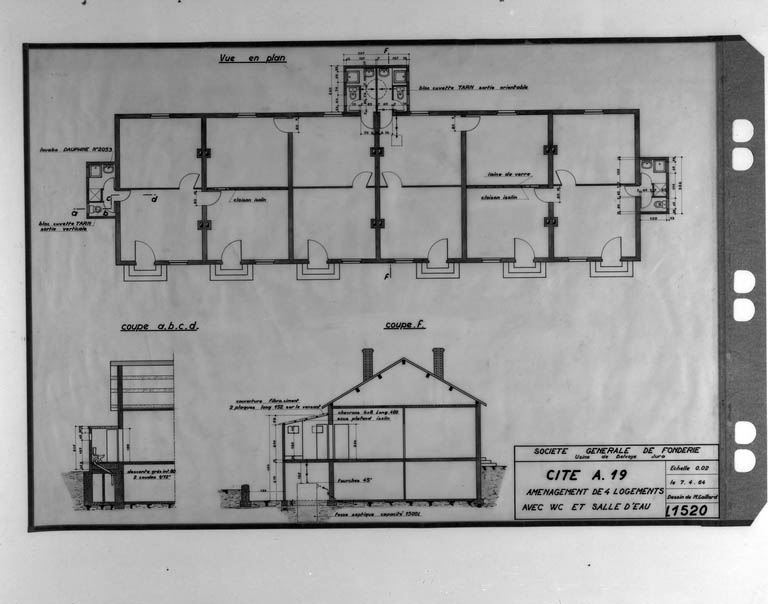

Société Générale de Fonderie. Usine de Belvoye. Jura. Cité A.19. Aménagement de 4 logements avec WC et salle d'eau. Dessin, 1964. Echelle 1:50, par Gaillard, M.
-
Collection particulière : Rémy Deï Tos, Foucherans (39)

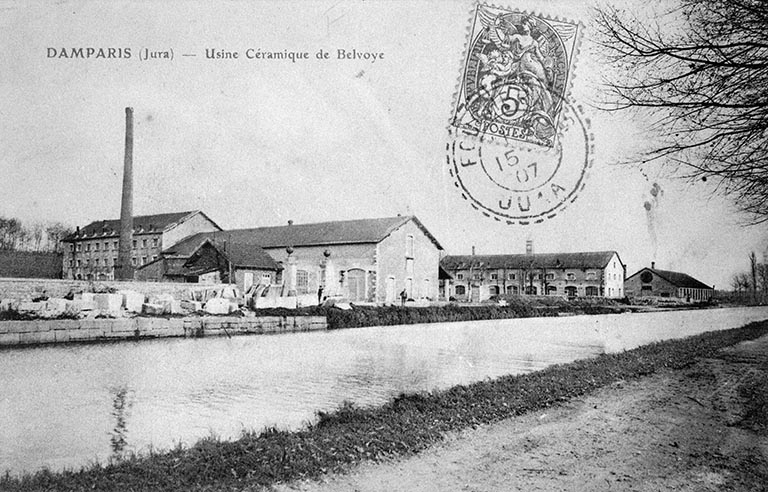

Damparis (Jura). Usine Céramique de Belvoye. Carte postale, s.d. [limite 19e siècle 20e siècle, entre 1899 et 1907 ; porte la date 1907].
-
Archives de la société Jacob-Delafon, Damparis

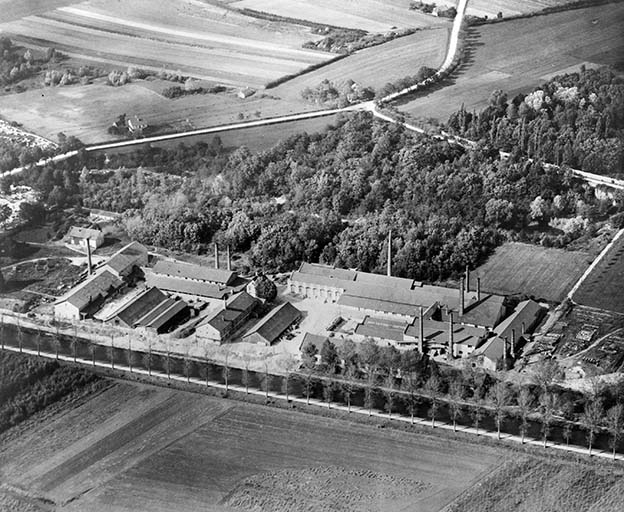

L'usine vue depuis le sud-est [vue aérienne]. Photographie, 1919, par Compagnie Aérienne Française à Saint-Mandé (photographe)
-
Archives de la société Jacob-Delafon, Damparis

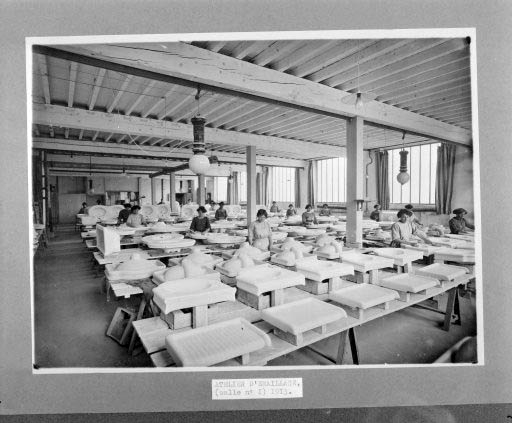

L'atelier d'émaillage, salle n° 1 (bâtiment 46). Photographie, 1913.
-
Archives de la société Jacob-Delafon, Damparis

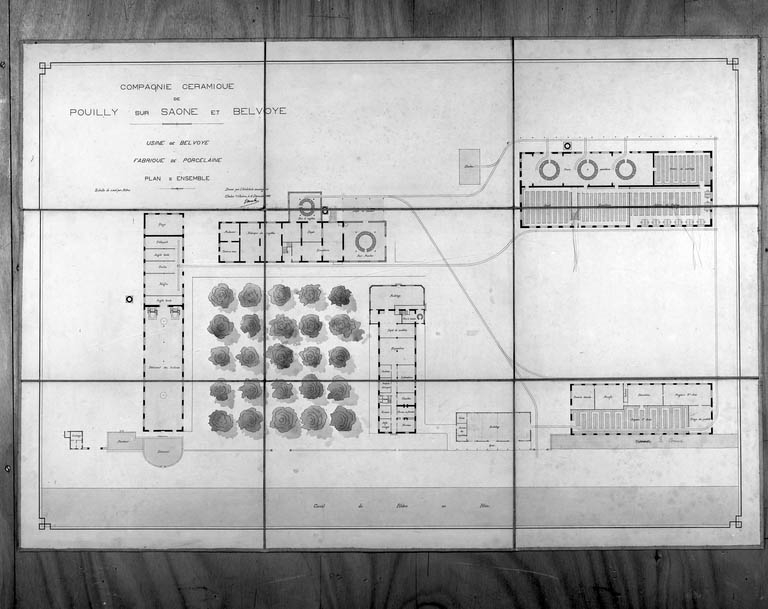

Compagnie Céramique de Pouilly-sur-Saône et Belvoye. Usine de Belvoye. Fabrique de porcelaine. Plan d'ensemble. Dessin, 1899. Echelle 1:200, par Malo, Edmond (architecte)
-
Collection particulière : Rémy Deï Tos, Foucherans (39)

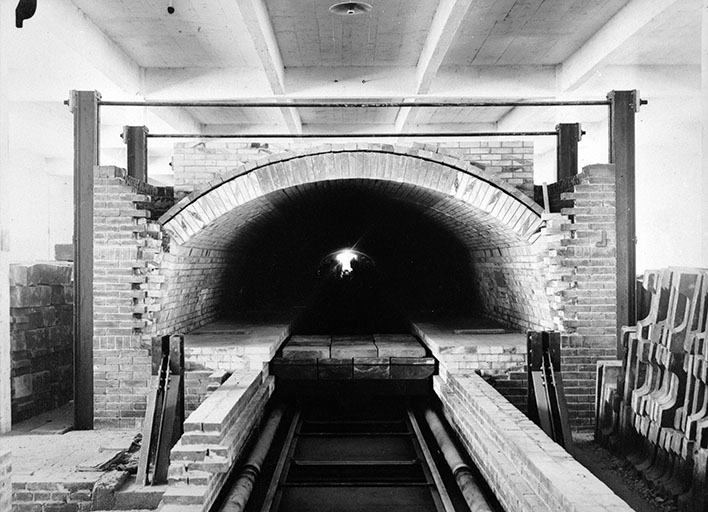

Usine de Belvoye - Le Four Tunel (four Dinz), carte postale, s.n., s.d. [limite 19e siècle 20e siècle, entre 1899 et 1906]. Porte la date 1906.
-
Archives de la société Jacob-Delafon, Damparis

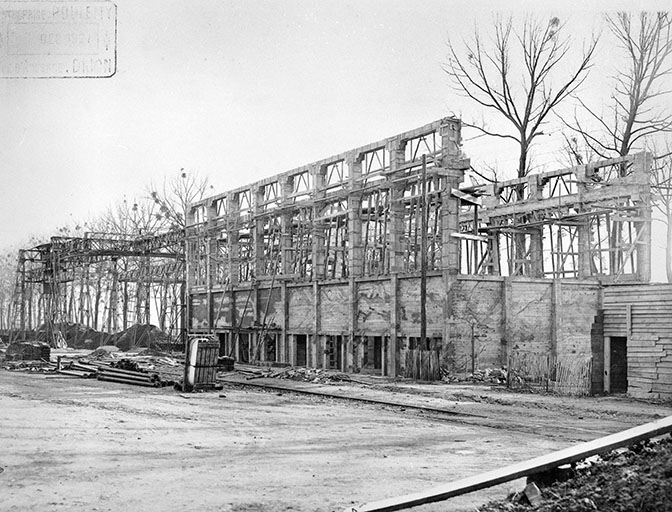

Hangar à terre (18) en construction. Photographie, 1927, par Art et Photo (photographe)
-
Archives de la société Solvay et Cie, Tavaux

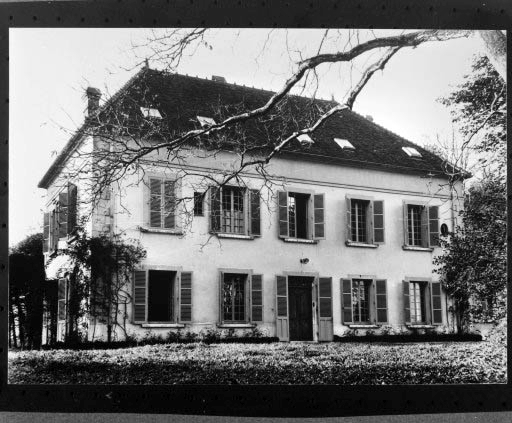

Logement patronal du Clos de Belvoye, façade antérieure. Photographie, s.d. [2e quart 20e siècle, vers 1930], par Charnotet (?, photographe)
-
Archives de la société Jacob-Delafon, Damparis
Four Dressler en construction : vue latérale. Photographie, s.d. [1929].
-
Collection particulière : Rémy Deï Tos, Foucherans (39)
Usine de Belvoye - Le Four Tunel (four Dinz), carte postale, s.n., s.d. [limite 19e siècle 20e siècle, entre 1899 et 1906]. Porte la date 1906.
