Yves Sancey, photographe. Direction régionale des Affaires culturelles de Franche-Comté puis Région Bourgogne-Franche-Comté, Service Inventaire et Patrimoine. 1973-2013
Dossier d’œuvre architecture IA25000264
| Réalisé par
Favereaux Raphaël
Favereaux Raphaël
Cliquez pour effectuer une recherche sur cette personne.
- patrimoine industriel, patrimoine industriel du Doubs
usine de tabletterie (usine de pipes Ropp), actuellement musée
Œuvre étudiée
Auteur
Copyright
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
Dossier non géolocalisé
Localisation
-
Aire d'étude et canton
Vallées, plateaux et montagnes du Doubs - Baume-les-Dames
-
Hydrographies
dérivation du Cusancin
-
Commune
Baume-les-Dames
-
Lieu-dit
Gondé
-
Adresse
rue des Pipes
-

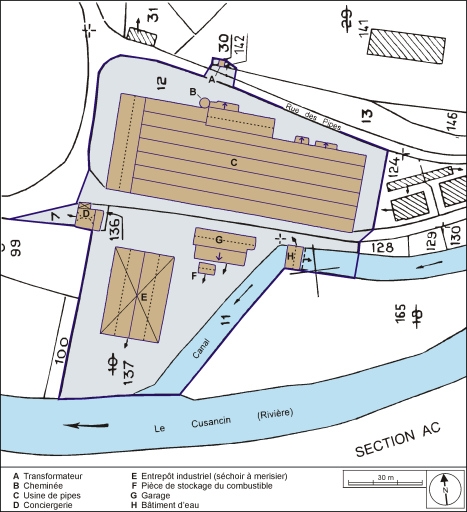

Cadastre
1810 A 607, 608 ;
1982 ZN 7, 11, 12, 17, 30, 136, 137
-
Dénominationsusine de tabletterie
-
Précision dénominationusine de pipes
-
Appellationsusine de pipes Ropp
-
Destinationsmusée
-
Parties constituantes non étudiéesatelier de fabrication, atelier de conditionnement, atelier de réparation, entrepôt industriel, magasin industriel, pièce de séchage, pièce de stockage du combustible, conciergerie, bureau, logement, salle de spectacle, infirmerie, garage, chaufferie, cheminée d'usine, bâtiment d'eau, bief de dérivation, transformateur
Après avoir établi son atelier de fabrication de pipes dans l'ancien moulin Sicard (voir dossier IA25000265), vers 1893, Eugène-Léon Ropp entreprend la construction d'une nouvelle usine. Dès novembre 1895, il sollicite auprès de la ville de Baume-les-Dames une subvention, restée sans suite, "en vue des agrandissements qu'il se propose de faire à son usine de fabrication de pipes". Un plan de juin 1896, joint à une demande d'établissement d'une passerelle pour l'accès du personnel, mentionne que l'usine est en construction. Elle est vraisemblablement en fonctionnement en 1896 ou 1897. De 1905 à 1907, des travaux sont menés dans la salle des machines : fondations pour une chaudière (Nayer ?) en 1905 et pour une cheminée en brique en 1906. Une bascule est mise en place à l'automne 1907. L'usine est bâtie d'un seul tenant, à l'exception du bâtiment de la turbine, édifié au sud sur le canal, et dont la force motrice est communiquée par une transmission aérienne aux ateliers. Ceux-ci comprennent, au début du 20e siècle, un atelier central en rez-de-chaussée couvert de sheds, flanqué à l'est d'un magasin et de l'atelier de menuiserie, et à l'ouest de la salle des machines, des deux cheminées et de trois séchoirs (un pour la bruyère et deux pour le merisier). Trois petits bâtiments à étage servent de bureaux et de magasins. Suite à un incendie, d'importants travaux (maçonnerie, toiture) sont entrepris de juin à octobre 1913 : il semble qu'il s'agisse du bâtiment des bureaux, dont l'étage sera supprimé. Un second incendie détruit le 14 octobre 1916 un magasin de fournitures. C'est peut-être à son emplacement qu'est reconstruit d'avril à août 1917 l'actuel bâtiment à étage, à usage de magasin d'expédition, logements, salle de spectacle et bureaux. Différentes campagnes de travaux sont entreprises entre juin et septembre 1921 et entre février et mars 1922, sans qu'il soit possible d'en connaître la nature. C'est toutefois à cette époque qu'est reconstruit, isolé au sud, l'actuel séchoir à merisier. En 1923, l'usine produit 530 000 pipes. La conciergerie est édifiée en 1924. Le bâtiment d'eau abritait deux turbines : l'une, équipée d'une dynamo, fournissait l'électricité de l'usine (110 volts) ; l'autre alimentait le parc de machines en énergie motrice par une transmission horizontale qui passait au-dessus de la rue des Pipes. Cette dernière a été abandonnée vers 1960, remplacée par des moteurs électriques (individuels et collectifs). Le moteur à gaz pauvre auxiliaire, installé en 1943, a été ferraillé vers 1960-1970. Après la Seconde Guerre mondiale, les premières opérations de travail des têtes de pipe en bruyère (ébauchage, tournage, varlopage, etc.) sont effectuées à Saint-Claude dans l'ancienne usine Lançon, le site de Baume se limitant à celles du finissage. En 1958, la production s'élève à 200 000 pipes (pour moitié en bruyère et en merisier). Suite à une vraisemblable réduction d'activités, le grand atelier de fabrication est subdivisé en deux parties vers 1970. Le travail se poursuit dans la partie ouest, où un système commun d'aspiration est mis en place vers 1971. L'extrémité orientale de l'usine, servant au stockage des produits chimiques et des emballages, a été détruite par un incendie vers 1975. Victime de la concurrence, l'usine connaît des difficultés croissantes à partir des années 1970. La société, rachetée en 1988 par Bernard Amiel au groupe Oppenheimer, prend pour nom Amiel Diffusion en 1989. Malgré le rachat des bâtiments par la commune en 1991 et leur location à Amiel Diffusion, cette dernière est mise en liquidation judiciaire en septembre 1991. Deux personnes ont continué à travailler jusqu'en 1998 pour le compte de la société Cuty-Fort Entreprises, basée à Saint-Claude et réunissant les sociétés Chapuis-Comoy, Emile Vuillard, Jean Lacroix et Jeantet-David. Depuis cette date, l'usine est ouverte à la visite.
Une turbine système Valette [?] fondue à Clerval (25) est mise en route le 5 ou 6 janvier 1896. Un moteur à gaz pauvre est attesté vers 1907. Installation d'un chauffage Chapuis et Cie (Nancy) en août 1910. Installation d'une turbine Hercule-Progrès n°30, à axe vertical, des Ets Singrün à Epinal (Vosges) en 1912. Mise en place d'une chaudière à charbon Scheidecker et Kohl (Lure-Thann) à l'automne 1915. Agrandissement de l'installation de chauffage (pose d'un barboteur) de marque Sulzer en 1932. Installation d'une turbine à axe vertical, de 62,5 ch sous 2,20 m de chute, des Ets Goulut-Borne (Luxeuil, 70) en 1938. Un nouveau moteur à gaz pauvre est installé en 1943.
110 personnes en 1906, 140 en 1912, 118 en 1926, 60 en 1936 et 1956, 53 en 1967, 24 en 1991.
-
Période(s)
- Principale : limite 19e siècle 20e siècle
- Principale : 1er quart 20e siècle
-
Dates
- 1896, daté par source, daté par tradition orale
- 1905, daté par source, daté par tradition orale
- 1917, daté par source, daté par tradition orale
- 1921, daté par source, daté par tradition orale
- 1924, daté par source, daté par tradition orale

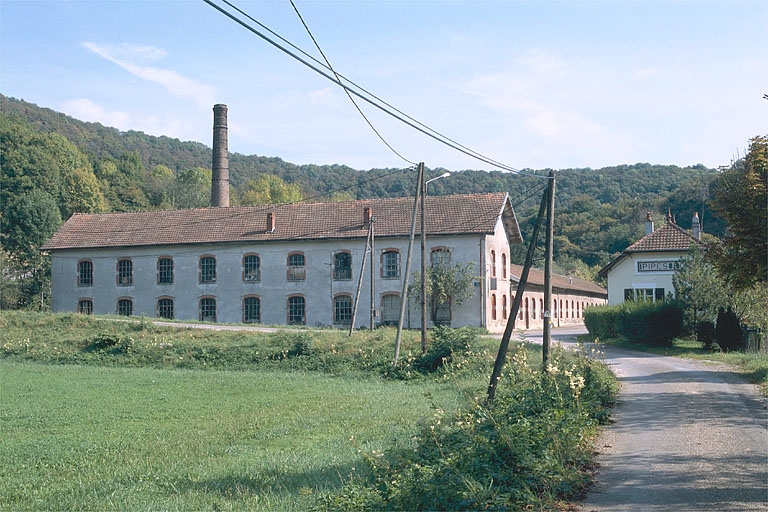

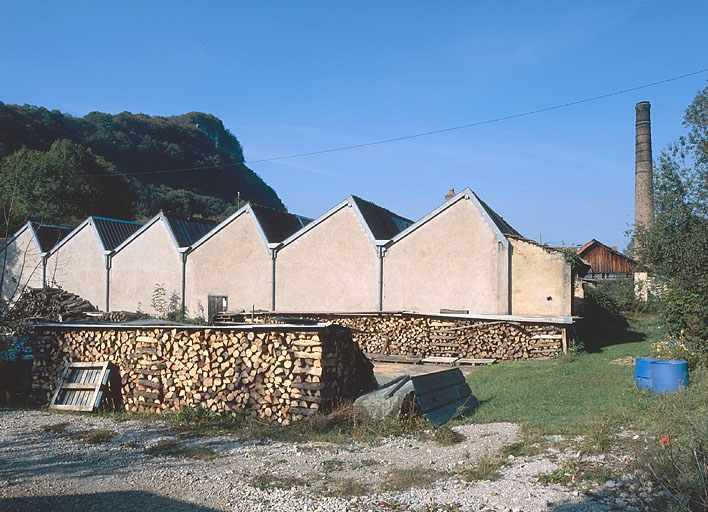

L'usine est édifiée en moellon calcaire enduit, à l'exception de quelques parties en brique enduite. La partie orientale comprend un vaste atelier de fabrication de pipes en rez-de-chaussée, flanqué au sud de petites pièces (ateliers de masticage, vérification et préparation des teintures), à l'est de l'ancienne salle des machines et au nord de la chaufferie, d'une pièce de stockage et de l'atelier de réparation (dit atelier de mécanique). La partie occidentale est constituée d'une partie en rez-de-chaussée couverte de sheds, abritant les bureaux, le séchoir à vapeur et divers magasins et ateliers (gainerie, menuiserie, teinture et contrôle) et d'un bâtiment renfermant l'atelier de conditionnement et des bureaux au rez-de-chaussée ; une infirmerie (installée dans un ancien logement) et une salle de spectacle (aujourd'hui reconvertie en salle d'archives de la société) à l'étage carré. La cheminée, en brique, mesure 28 m de haut. La conciergerie, ainsi que le bâtiment d'eau, sont en moellon calcaire enduit. Les garages sont en charpente en bois et essentage de planches, couvertes d'un toit à longs pans et tuile mécanique. L'entrepôt industriel (séchoir à merisier), ouvert sur les côtés, possède une charpente en bois, un mur de refend en moellon calcaire et une couverture à longs pans.
-
Murs
- calcaire
- brique
- brique creuse
- enduit
- essentage de planches
- moellon
-
Toitstuile mécanique
-
Étages1 étage carré
-
Couvrements
- charpente en bois apparente
-
Élévations extérieuresélévation à travées
-
Couvertures
- toit à longs pans
- shed
- appentis
- demi-croupe
-
Énergies
- énergie thermique produite sur place
- énergie hydraulique produite sur place turbine hydraulique
- énergie électrique achetée
-
État de conservationétablissement industriel désaffecté
-
Statut de la propriétépropriété privée
propriété de la commune
-
Éléments remarquablesmachine de production, machine énergétique
-
Précisions sur la protection
Les machines de production et les machines énergétiques ont été étudiées.
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
Documents figurés
-
Archives de la société Ropp, Baume-les-Dames : Non coté

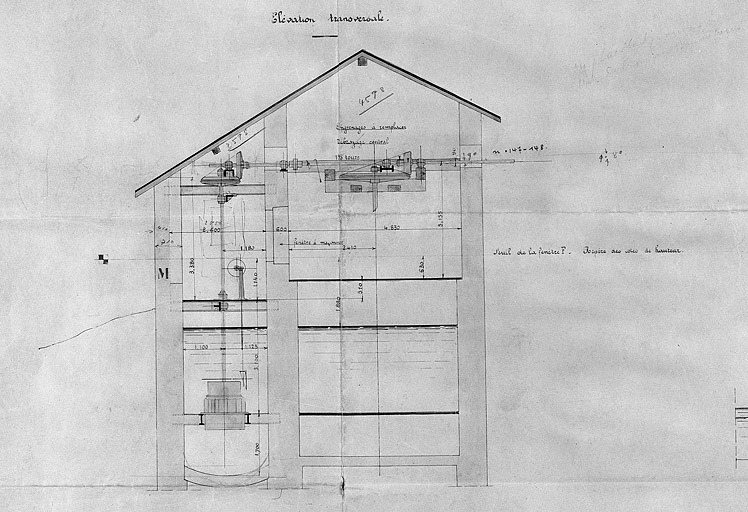

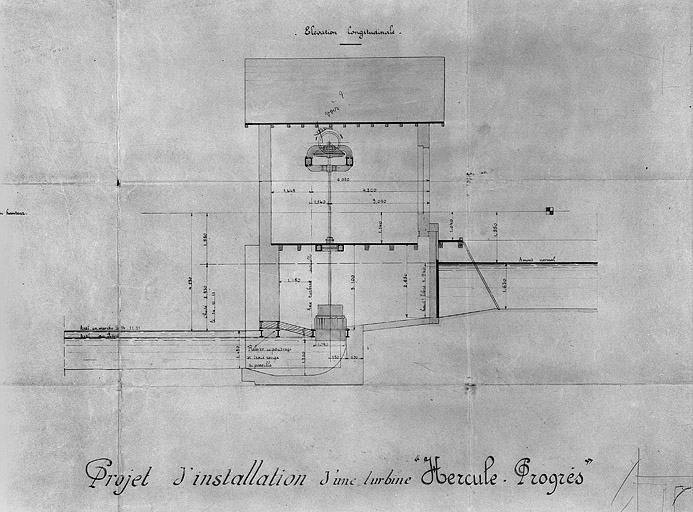

Projet d'installation d'une turbine Hercule-Progrès (Ets Singrün à Epinal), élévation longitudinale. Papier, tirage à l'ammoniac, couleur, échelle 1:50, 1911.
-
Archives de la société Ropp, Baume-les-Dames : Non coté
Dépliant publicitaire (2e volet). Dessin, coul., Office d'Editions d'Art (Paris), s.d. [vers 1920-1930], par Hazan, dessinateur (?).
-
Archives de la société Ropp, Baume-les-Dames : Non coté

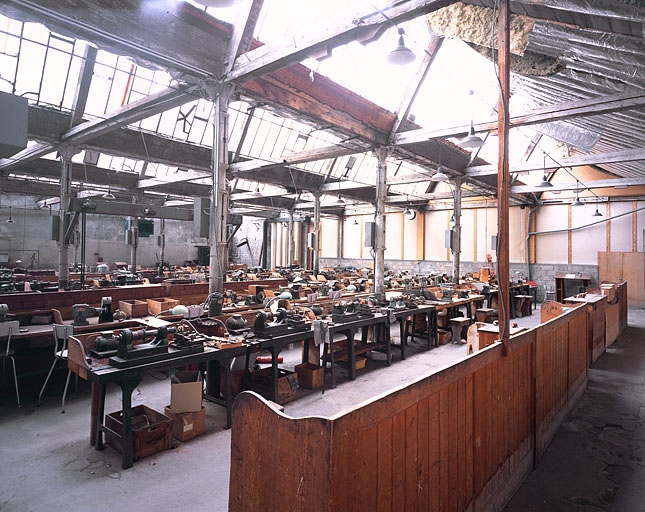

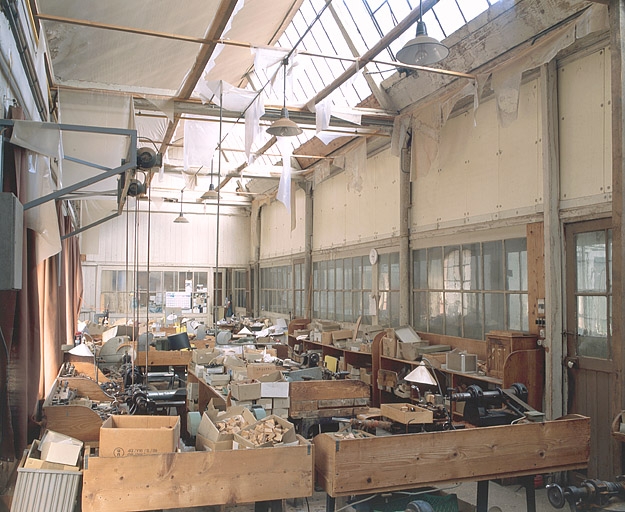

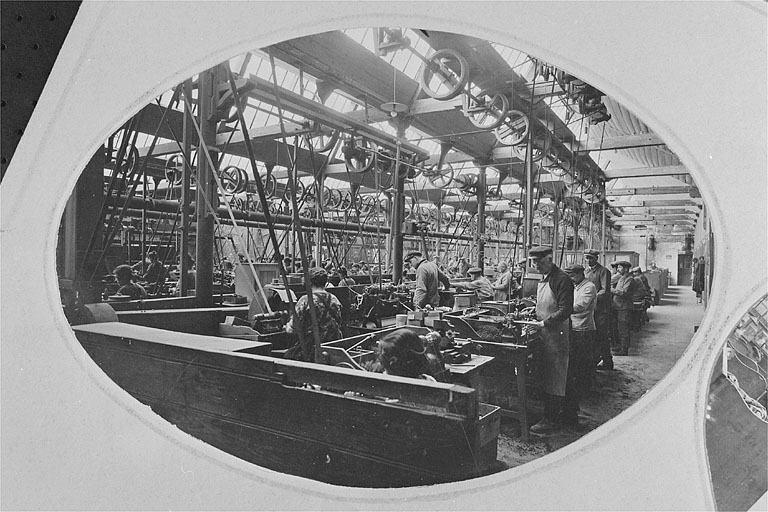

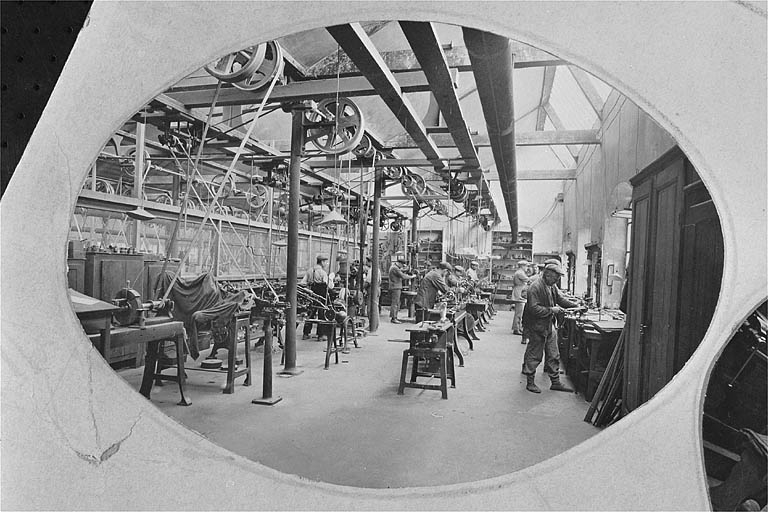

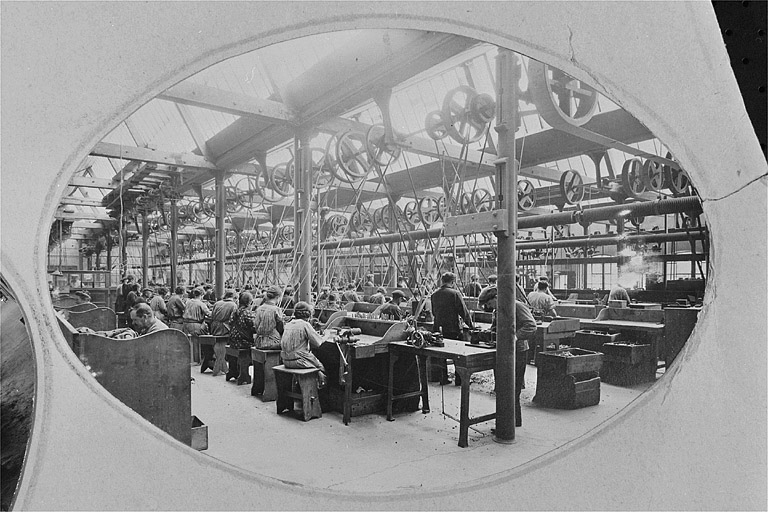

Vue intérieure de l'atelier de fabrication de pipes depuis le sud-est. Photographie, s.n., s.d. [2e quart 20e siècle].
-
Archives de la société Ropp, Baume-les-Dames : Non coté

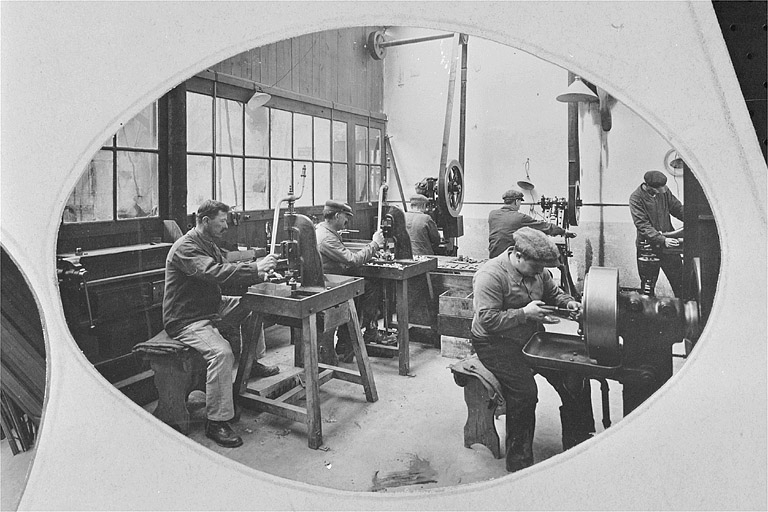

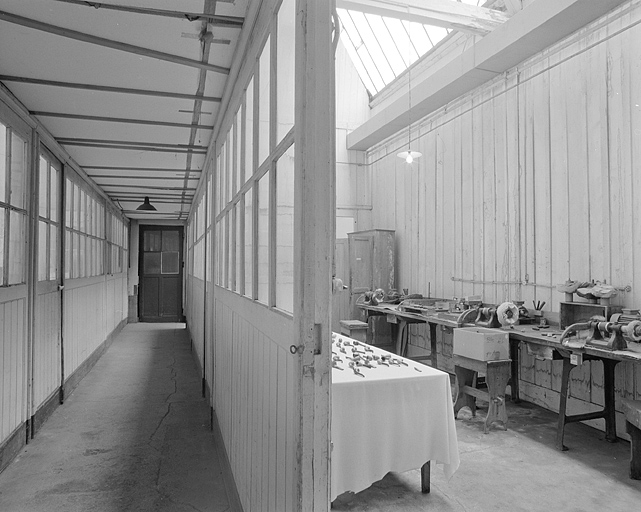

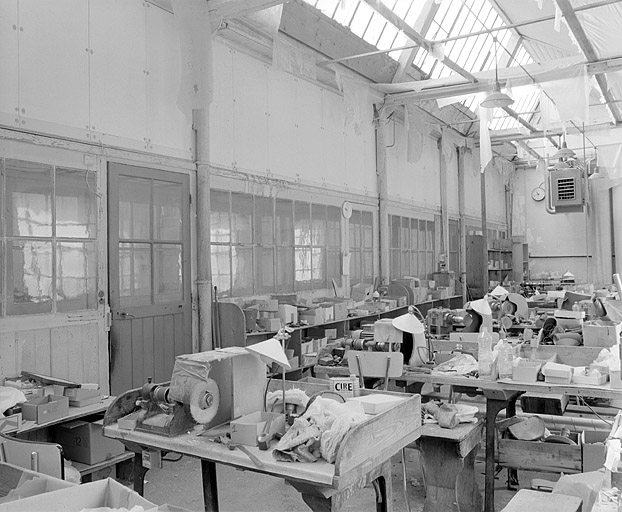

Vue intérieure de l'atelier de finissage des pipes (dit les Anglaises). Photographie, s.n., s.d. [2e quart 20e siècle].
-
Archives de la société Ropp, Baume-les-Dames : Non coté
Affichette publicitaire pour le système Pneumatic. Calque imprimé, coul., s.d. [1er quart 20e siècle].
-
Archives de la société Ropp, Baume-les-Dames : Non coté
Détail d'une affichette publicitaire. Vue cavalière de l'usine. Calque imprimé, coul., s.d. [1er quart 20e siècle].
-
Archives de la société Ropp, Baume-les-Dames : Non coté

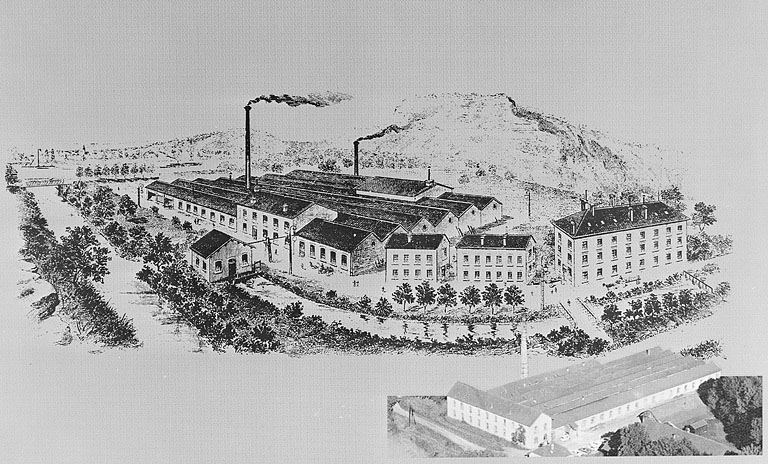

Détail d'une plaquette publicitaire. Vue cavalière de l'usine. Gravure, noir et blanc, s.d. [1er quart 20e siècle].
-
Archives de la société Ropp, Baume-les-Dames : Non coté
Projet d'installation d'une turbine Hercule-Progrès (Ets Singrün à Epinal), élévation transversale. Papier, tirage à l'ammoniac, couleur, échelle 1:50, 1911.
-
Archives de la société Ropp, Baume-les-Dames : Non coté
Dépliant publicitaire (3e volet). Dessin, coul., Office d'Editions d'Art (Paris), s.d. [vers 1920-1930], par Hazan, dessinateur (?).
-
Archives de la société Ropp, Baume-les-Dames : Non coté
Affichette publicitaire pour le modèle la Norvégienne, calque imprimé (couleur), s.n., s.d. [1er quart 20e siècle].
-
Archives de la société Ropp, Baume-les-Dames : Non coté
Dépliant publicitaire (4e volet). Dessin, coul., Office d'Editions d'Art (Paris), s.d. [vers 1920-1930], par Hazan, dessinateur (?).
-
Archives de la société Ropp, Baume-les-Dames : Non coté

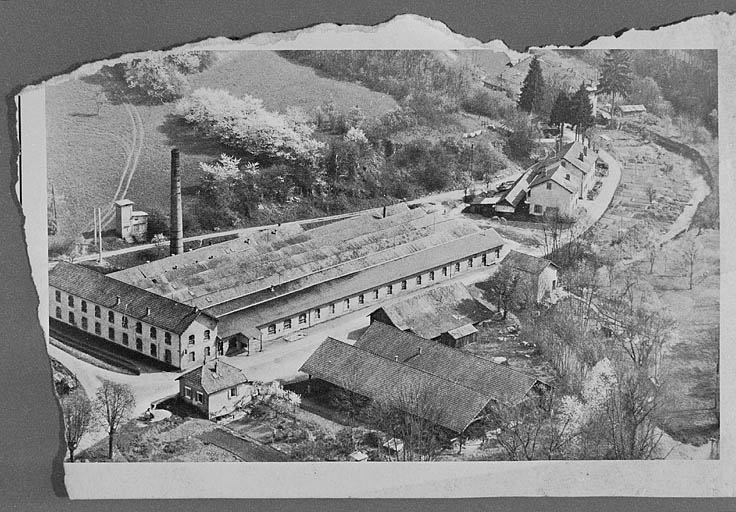

Vue aérienne depuis le sud-ouest. Photographie, s.n., s.d. [milieu 20e siècle].
-
Archives de la société Ropp, Baume-les-Dames : Non coté
Affichette publicitaire pour le modèle la Roppestine. Calque imprimé, coul., s.d. [1er quart 20e siècle].
-
Archives de la société Ropp, Baume-les-Dames : Non coté
Affichette publicitaire pour le modèle la Grognarde. Calque imprimé, coul., s.d. [1er quart 20e siècle].
-
Archives de la société Ropp, Baume-les-Dames : Non coté

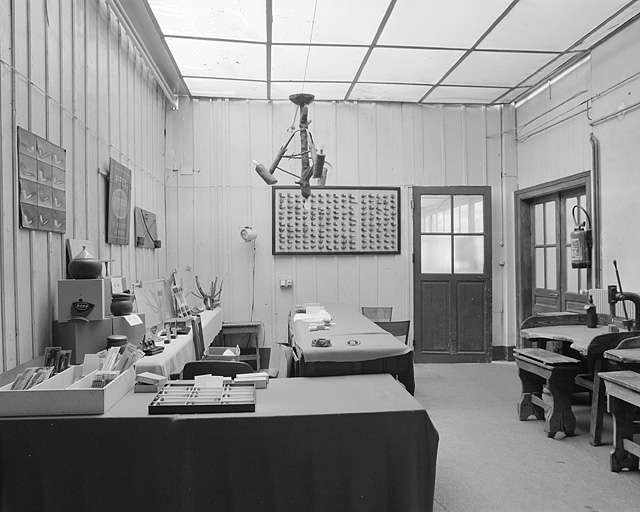

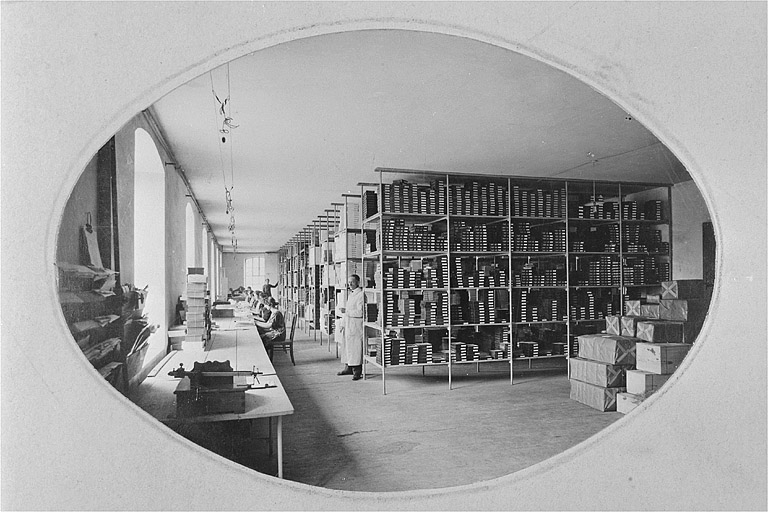

Vue intérieure de l'atelier de conditionnement et du magasin d'expédition. Photographie, s.n., s.d. [2e quart 20e siècle].
-
Archives de la société Ropp, Baume-les-Dames : Non coté

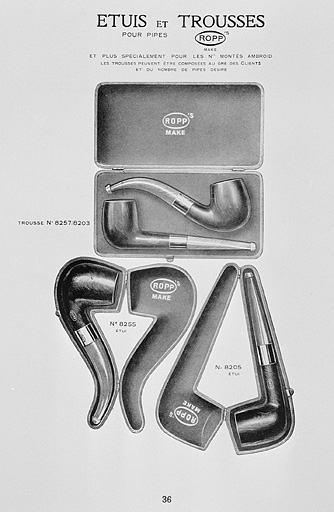

Etuis et trousses pour pipes Ropp. In Pipes Ropp de luxe [catalogue de pipes Ropp] / S.A. des pipes Ropp, Baume-les-Dames, s.d. [milieu 20e siècle], p. 36.
-
Archives de la société Ropp, Baume-les-Dames : Non coté

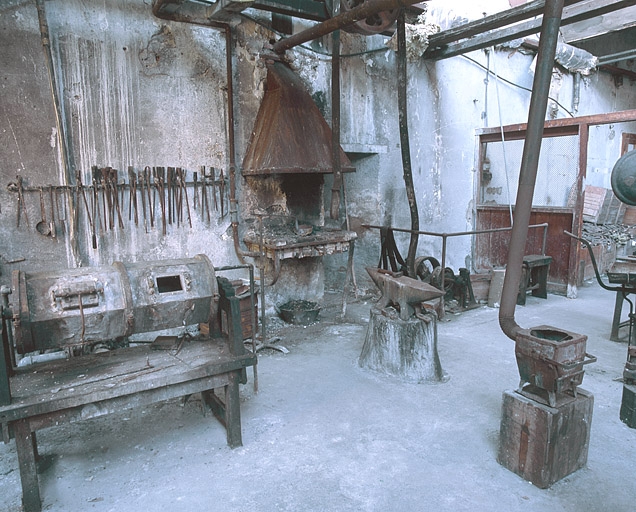

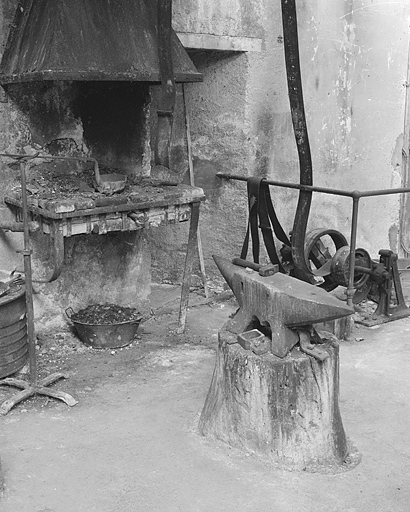

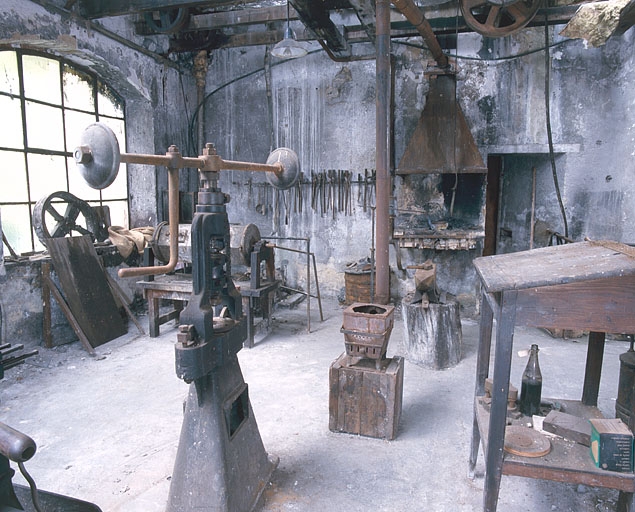

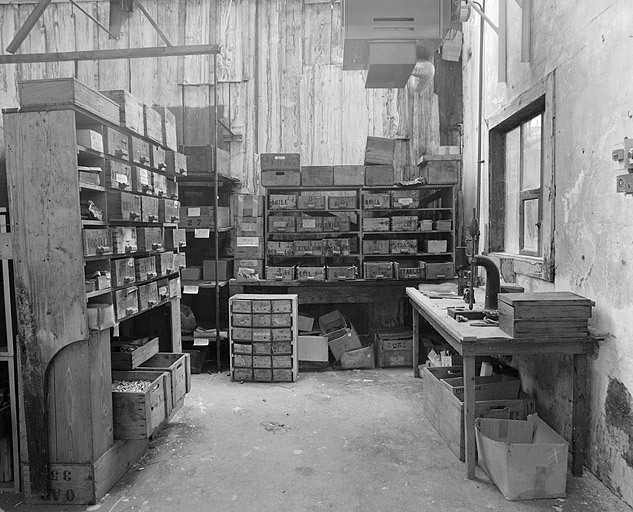

Vue intérieure de l'atelier de mécanique. Photographie, s.n., s.d. [2e quart 20e siècle].
-
Archives de la société Ropp, Baume-les-Dames : Non coté

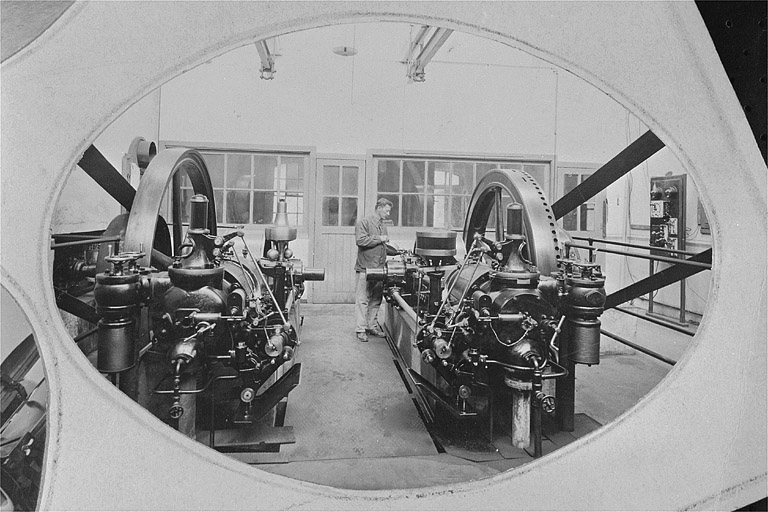

Salle des machines : moteurs à gaz pauvre. Photographie, s.n., s.d. [2e quart 20e siècle].
-
Archives de la société Ropp, Baume-les-Dames : Non coté

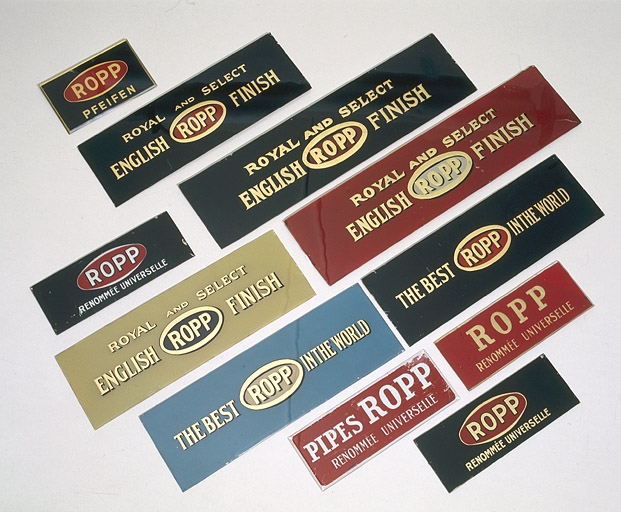

Plaques publicitaires Ropp. Plaques de verre, coul., s.d. [20e siècle].
-
Archives de la société Ropp, Baume-les-Dames : Non coté
Vue intérieure d'une annexe de l'atelier de mécanique. Photographie, s.n., s.d. [2e quart 20e siècle].
-
Archives de la société Ropp, Baume-les-Dames : Non coté

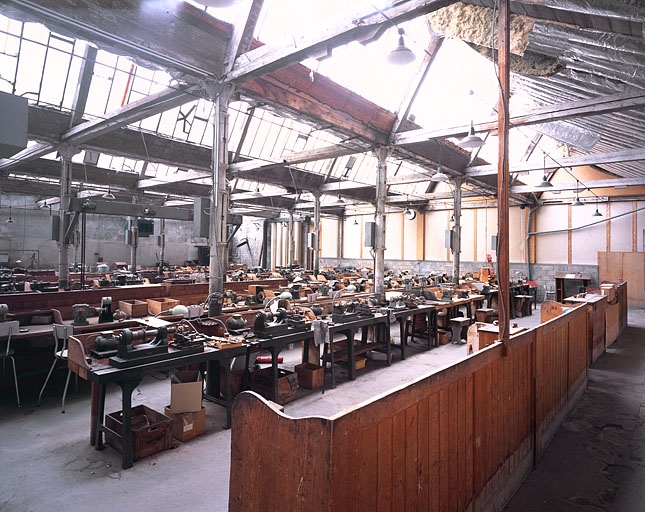

Vue intérieure de l'atelier de fabrication de pipes depuis l'est. Photographie, s.n., s.d. [2e quart 20e siècle].
-
Archives de la société Ropp, Baume-les-Dames : Non coté
Dépliant publicitaire (1er volet). Dessin, coul., Office d'Editions d'Art (Paris), s.d. [vers 1920-1930], par Hazan, dessinateur (?).
Date(s) d'enquête :
2002;
Date(s) de rédaction :
2002
