Sancey, Yves. Photographe. Direction régionale des Affaires culturelles de Franche-Comté puis Région Bourgogne-Franche-Comté, Service Inventaire et Patrimoine. 1973-2013.
Dossier d’œuvre architecture IA25000410
| Réalisé par
;
- enquête thématique régionale, le canal du Rhône au Rhin
écluse n° 50 de Saint-Paul (canal du Rhône au Rhin)
Œuvre étudiée
Auteur
Copyright
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
Dossier non géolocalisé
Localisation
-
Aire d'étude et canton
le canal du Rhône au Rhin - Besançon sud
-
Hydrographies
le Doubs
-
Commune
Besançon
-
Lieu-dit
îlot Moulin Saint-Paul
-
Adresse
avenue Arthur Gaulard
-
Cadastre
2006 AH non cadastré ;
domaine
public
-
Dénominationsécluse
-
Appellationsécluse n° 50 de Saint-Paul
-
Dossier dont ce dossier est partie constituante
Dans son projet pour la traversée de la ville par le canal du Rhône au Rhin, le chevalier Picot de Moras, ingénieur en chef de la place de Besançon, propose la reconstruction du barrage de Saint-Paul, avec écluse à sas à son extrémité rive gauche. L'écluse n° 50 est mise en service le 3 juin 1832. Devenue moins utile avec la mise en service en 1882 du tunnel sous la citadelle, qui court-circuite la " boucle " du Doubs, elle n'est pas concernée par la mise au gabarit Freycinet et conserve sa longueur utile initiale de 30, 50 m. Du fait de la baisse de son trafic, le ministre des Travaux publics ordonne le 18 août 1924, lorsque des réparations deviennent nécessaires, sa fermeture par des batardeaux. La " boucle " est ouverte à la navigation de plaisance en 1980 mais les bateaux ne peuvent pas la traverser totalement et sont obligés d'emprunter le tunnel. Pour développer le tourisme fluvial et en accord avec le service de la Navigation, la municipalité restaure l'écluse en 1988, suivant l'étude de l'ingénieur des T.P.E. M. Trivero. Les portes sont refaites à l'identique, en bois et avec ouverture manuelle, par la Maison des Jeunes et de la Culture de Palente. Elle permet actuellement une navigation locale (le tour de la " boucle "), avec l'un des deux bateaux-mouches amarrés à proximité, et la traversée de la ville par les bateaux de plaisance.
-
Période(s)
- Principale : 2e quart 19e siècle
- Secondaire : 4e quart 20e siècle
-
Dates
- 1832, daté par source
- 1988, daté par source
-
Auteur(s)
-
Auteur :
Picot de Morasingénieur militaire attribution par sourcePicot de MorasCliquez pour effectuer une recherche sur cette personne.
Chevalier Picot de Moras, ingénieur militaire, leutenant-colonel du Génie, ingénieur en chef de la place de Besançon. 19e siècle.
-
Auteur :
Trivero M.ingénieur civil attribution par sourceTrivero M.Cliquez pour effectuer une recherche sur cette personne.
M. Trivero, ingénieur civil, ingénieur des travaux publics de l'Etat. XXe siècle.
-
Auteur :

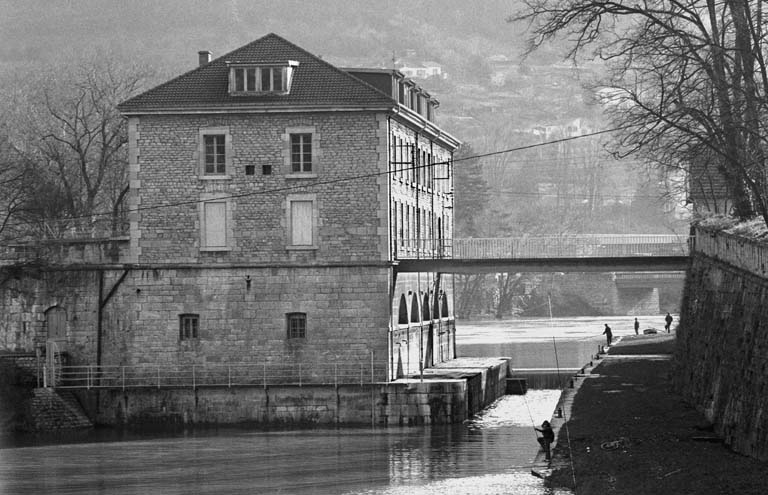

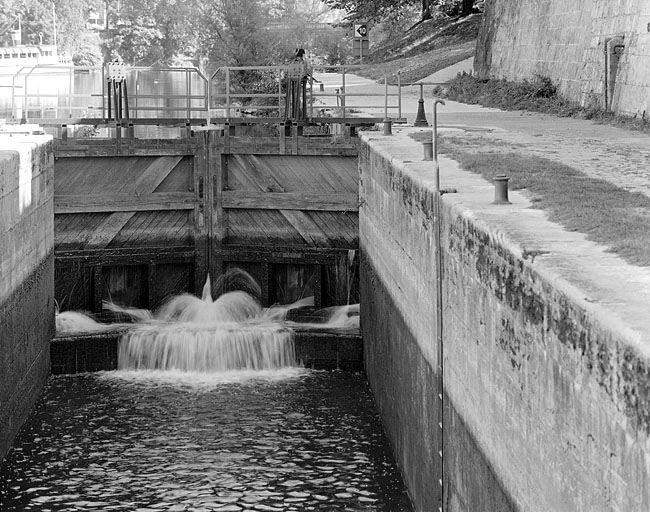

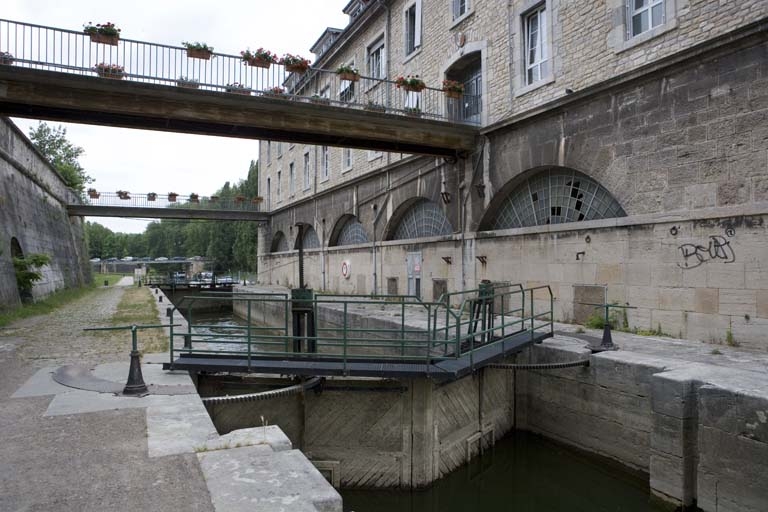

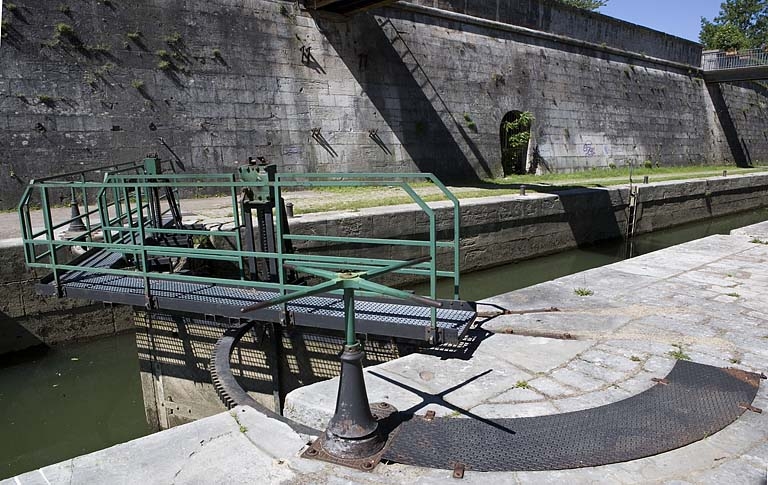

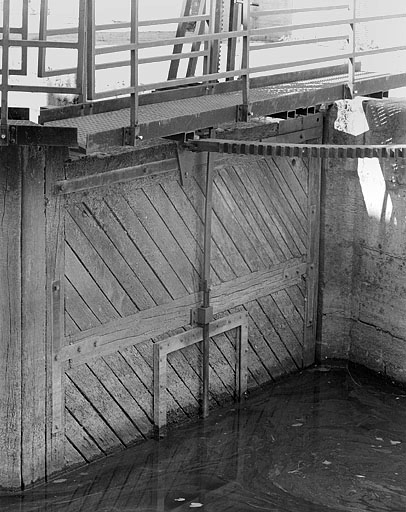

Etablie rive gauche, entre moulin et rempart, l'écluse à sas est située dans une zone inscrite au titre des sites le 30 septembre 1942 et classée au titre des Monuments historiques le 28 octobre suivant. Construite en pierre de taille, elle est longue de 30, 50 m et large de 5, 20 m (dimensions utiles). Elle est munie de 2 portes en chêne à 2 vantaux, ouverture manuelle (avec tourniquet et crémaillère) et vantelles glissantes (à guillotine). Le tirant d'eau admis est de 1, 30 m.
-
Murs
- calcaire pierre de taille
- bois
-
Statut de la propriétépropriété de l'État
-
Intérêt de l'œuvreà signaler
Cette écluse est la seule, sur le cours navigable du canal du Rhône au Rhin, à avoir conservé ses caractéristiques d'origine : gabarit de 30, 50 m et portes en bois.
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Voies navigables de France
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Voies navigables de France
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Voies navigables de France
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Voies navigables de France
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine, 1975
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
Documents figurés
-
Voies navigables de France, Besançon

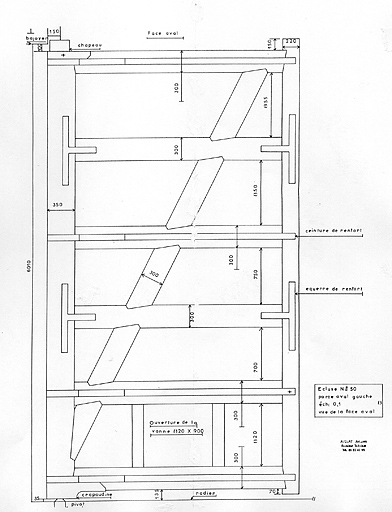

Ecluse n° 50. Porte aval gauche. Vue de la face aval, 1987. Dessin (photocopie), s.d. [26 juin 1987], 30 x 42 cm (coté), par Avocat, Jacques (maître d'oeuvre)
-
Voies navigables de France, Besançon

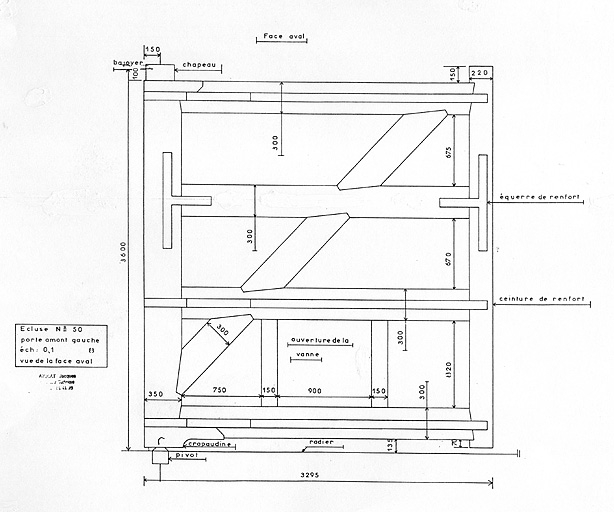

Ecluse n° 50. Porte amont gauche. Vue de la face aval, 1987. Dessin (photocopie), s.d. [26 juin 1987], 30 x 42 cm (coté), par Avocat, Jacques (maître d'oeuvre)
-
Voies navigables de France, Besançon

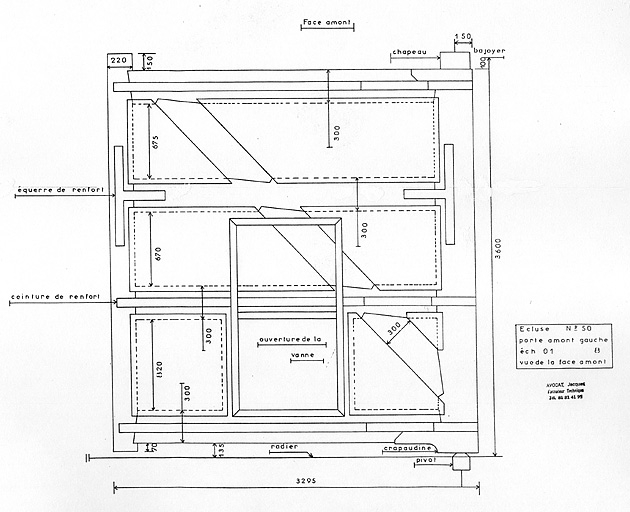

Ecluse n° 50. Porte amont gauche. Vue de la face amont, 1987. Dessin (photocopie), s.d. [26 juin 1987], 30 x 42 cm (coté), par Avocat, Jacques (maître d'oeuvre)
-
Voies navigables de France, Besançon

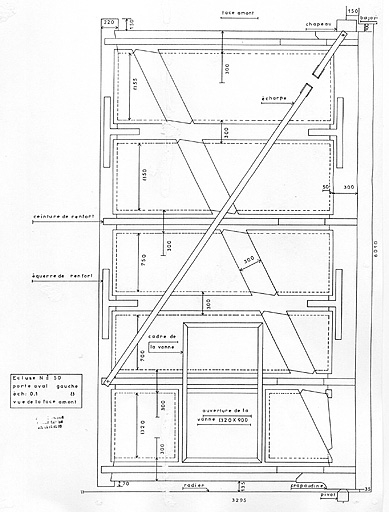

Ecluse n° 50. Porte aval gauche. Vue de la face amont, 1987. Dessin (photocopie), s.d. [26 juin 1987], 30 x 42 cm (coté), par Avocat, Jacques (maître d'oeuvre)
-

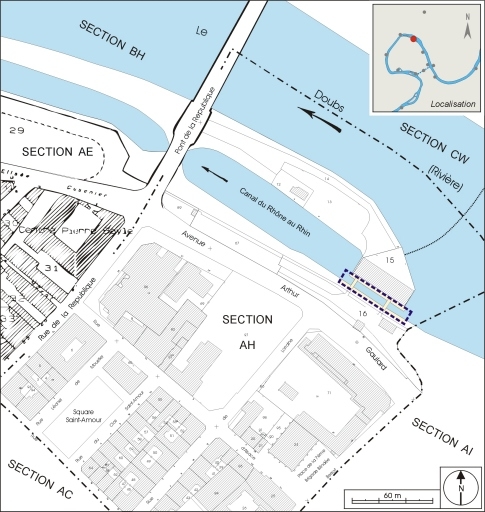

Besançon : extrait du plan cadastral, 2006, section AH.
Date(s) d'enquête :
2003;
Date(s) de rédaction :
2006
(c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
Poupard Laurent
Cliquez pour effectuer une recherche sur cette personne.
Poupard Laurent
Poupard, Laurent. Chercheur au service Inventaire et Patrimoine de la Région Bourgogne-Franche-Comté, 1987-
