écluse n° 51 de Tarragnoz (canal du Rhône au Rhin)
Œuvre étudiée
Auteur
Copyright
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
Dossier non géolocalisé
Localisation
-
Aire d'étude et canton
le canal du Rhône au Rhin - Besançon sud
-
Commune
Besançon
-
Lieu-dit
îlot Tarragnoz
-
Adresse
Faubourg Tarragnoz
-
Cadastre
2006 DM non cadastré ;
domaine
public
-
Dénominationsécluse
-
Appellationsécluse n° 51 de Tarragnoz
-
Dossier dont ce dossier est partie constituante
Confiée au service de la Navigation, la construction de l'écluse à sas n° 51 de Tarragnoz est l'oeuvre de l'ingénieur en chef des Ponts et Chaussées Rance. Adjugés le 22 décembre 1827 à l'entrepreneur Etienne Boussard, de Froidefontaine, les travaux sont achevés en 1832. La pierre a été extraite d'une carrière de Chailluz, acquise pour l'occasion des héritiers Sagot. Envisagé dès 1872, l'agrandissement de l'écluse est acté dans le projet de tunnel sous la citadelle, déclaré d'utilité publique par le décret présidentiel du 11 novembre 1875 et dû à l'ingénieur Rascol. Cette extension prévoit : allongement par l'amont pour que la longueur utile du sas soit portée à 38, 50 m (gabarit Freycinet), relèvement des bajoyers et remplacement des portes existantes par 2 paires de portes en bois. Les travaux sont adjugés le 2 juillet 1878 à Jacques Troglia, entrepreneur italien établi à Lausanne, et achevés en 1882. La manoeuvre de l'écluse est électrifiée en 1964-1965, sous la direction de l'ingénieur Lanchy, par la SARL Ateliers Dagot, d'Arc-lès-Gray (Haute-Saône), puis est automatisée en 1992, avec installation du poste de commande au rez-de-chaussée de la maison d'éclusier.
-
Période(s)
- Principale : 2e quart 19e siècle
- Secondaire : 4e quart 19e siècle
-
Dates
- 1832, daté par source
-
Auteur(s)
-
Auteur :
Ranceingénieur civil attribution par sourceRanceCliquez pour effectuer une recherche sur cette personne.
Rance, ingénieur des Ponts et Chaussées. 19e siècle.
-
Auteur :
Boussard Etienneentrepreneur attribution par sourceBoussard EtienneCliquez pour effectuer une recherche sur cette personne.
Etienne Boussard, entrepreneur. 19e siècle.
-
Auteur :
Rascolingénieur civil attribution par sourceRascolCliquez pour effectuer une recherche sur cette personne.
Rascol, ingénieur civil. 19e siècle.
-
Auteur :
Troglia Jacquesentrepreneur attribution par sourceTroglia JacquesCliquez pour effectuer une recherche sur cette personne.
jacques Troglia, entrepreneur. 19e siècle.
-
Auteur :

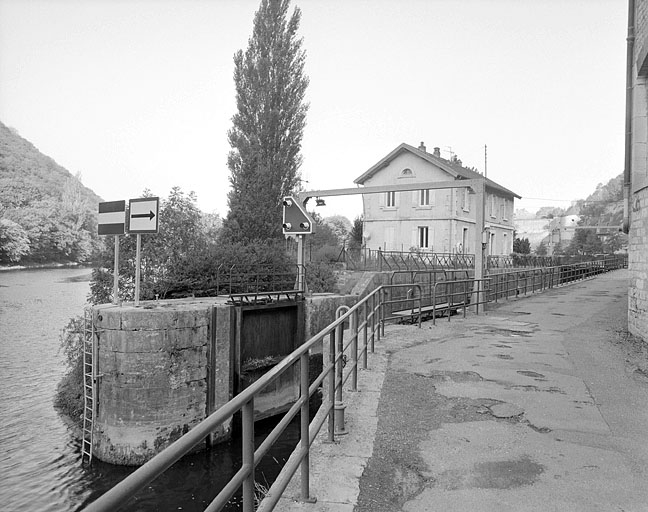

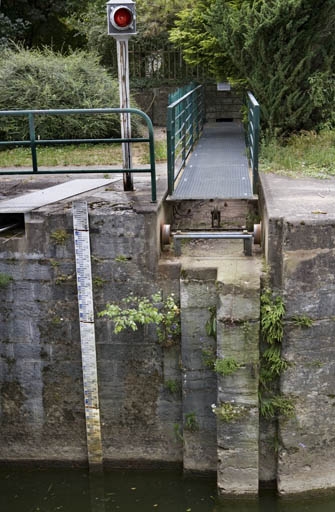

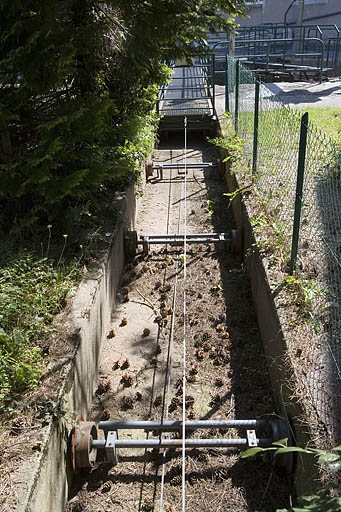

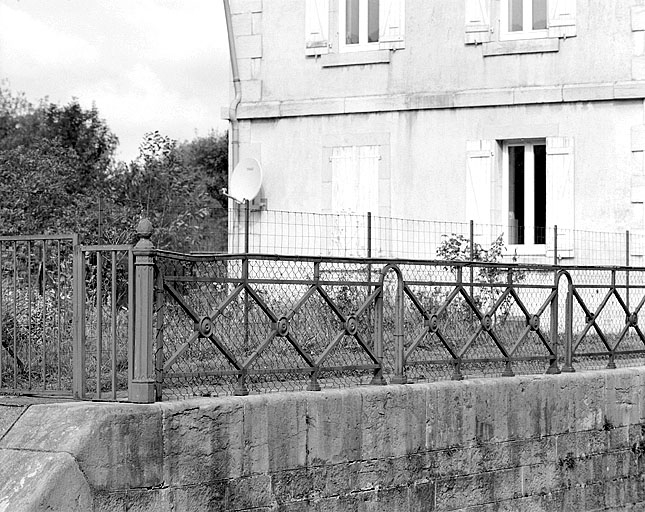

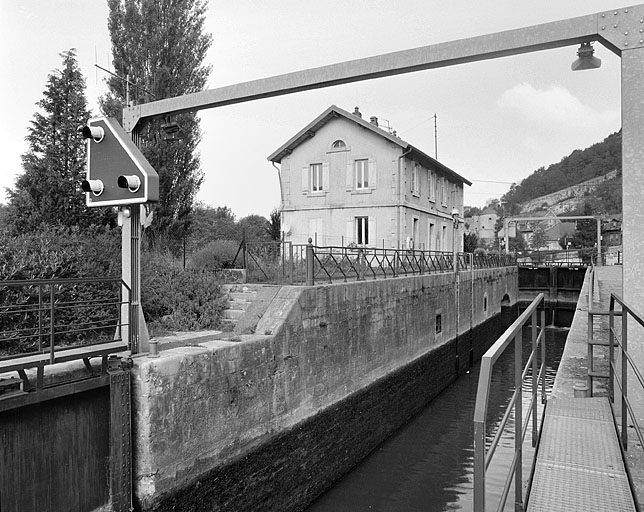

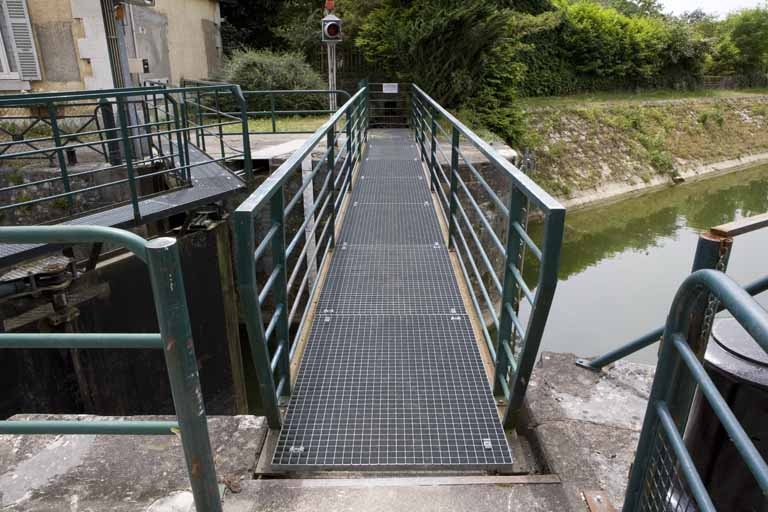

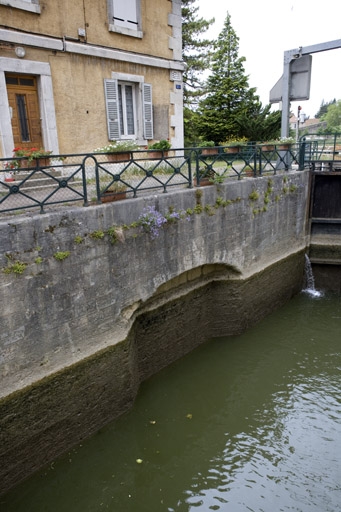

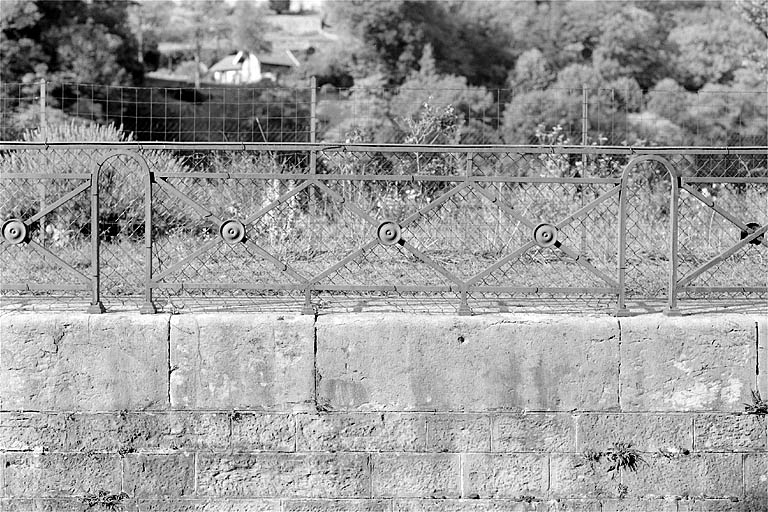

Edifiée rive gauche au point kilométrique 73, 540, longue de 38, 50 m et large de 5, 20 m (dimensions utiles), l'écluse à sas est munie de 2 portes automatisées, à 2 vantaux métalliques équipés de vantelles glissantes (à guillotine). Sa hauteur de chute est d'1, 90 m. L'automatisme commande aussi, à l'ouverture des vantaux amont, le retrait de la passerelle métallique desservant la maison. La surélévation et l'agrandissement de l'ouvrage vers l'amont sont visibles sur chacun des bajoyers, où une niche marque l'emplacement des anciennes portes. Le garde-corps métallique du bajoyer droit est ancien et pourrait dater de la construction initiale.
-
Murs
- calcaire pierre de taille
- métal
-
Statut de la propriétépropriété de l'État
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Archives départementales du Doubs
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Archives départementales du Doubs
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Archives départementales du Doubs
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Archives départementales du Doubs
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
Documents figurés
-
Archives départementales du Doubs, Besançon : 3 S 959

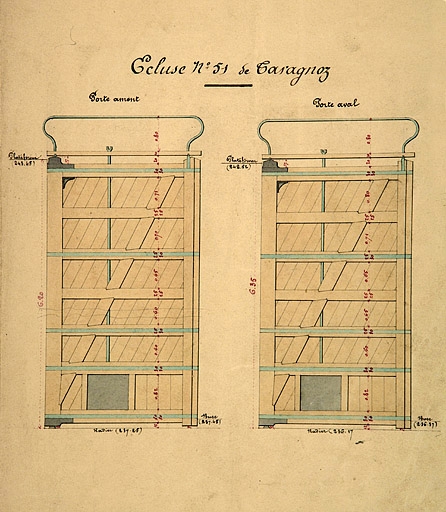

Dessin des portes de l'écluse n° 51 à placer lors de son allongement et de son exhaussement, 1879. Dessin (plume, lavis), 28 janvier 1879, 31 x 21 cm (coté), par Schoendoerffer, Paul (ingénieur civil)
-
Archives départementales du Doubs, Besançon : 3 S 202

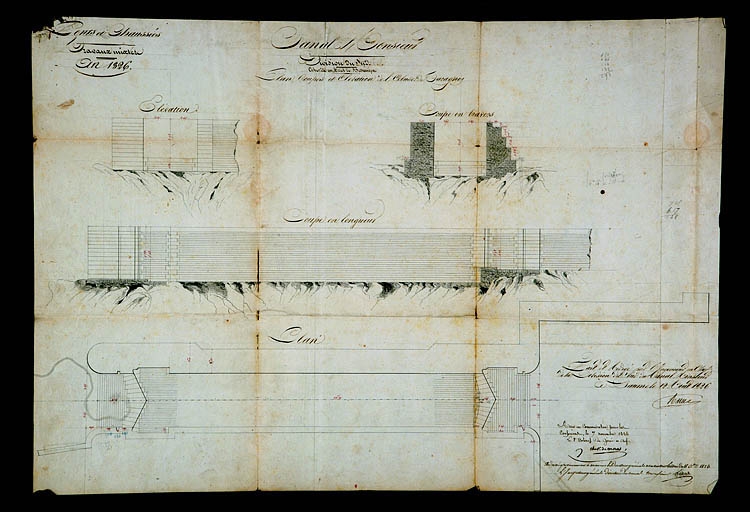

Plan, coupes et élévation de l'écluse de Taragnoz, 1826. Dessin (plume, lavis), 12 août 1826, 47 x 68 cm (coté), par Rance (ingénieur civil)
-
Archives départementales du Doubs, Besançon : 3 S 202

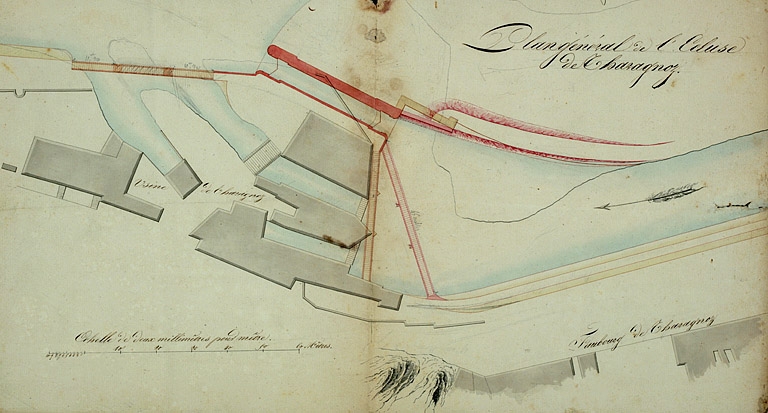

Plan général de l'écluse de Tharagnoz, 1826. Dessin (plume, lavis), s.d. [1826], 25 x 45 cm, échelle graphique.
-
Archives départementales du Doubs, Besançon : 3 S 956

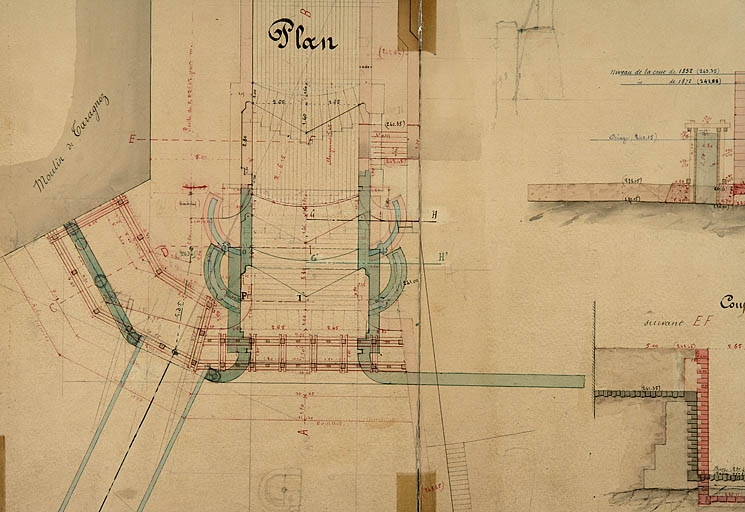

Dérivation sous la citadelle de Besançon. Dessins de détails de l'allongement par l'amont de l'écluse n° 51 [plan et coupes], 1877. Dessin (plume, lavis), 8 mai 1877, 31 x 72 cm (coté), par Rascol (ingénieur civil)
-

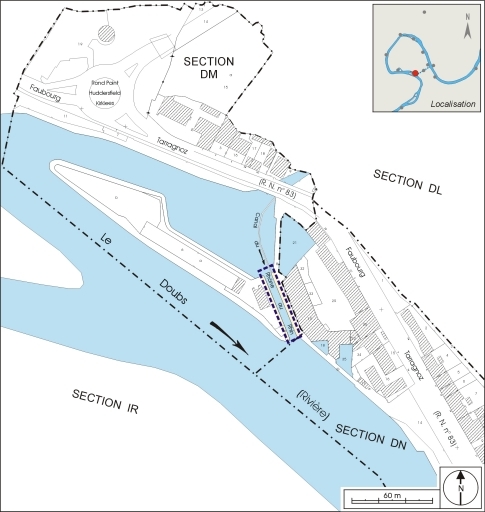

Besançon : extrait du plan cadastral, 2006, section DM.
Date(s) d'enquête :
2003;
Date(s) de rédaction :
2006
