moulin à farine, actuellement centrale hydroélectrique
Œuvre étudiée
Auteur
Copyright
  • (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine

Dossier non géolocalisé

Localisation
  • Aire d'étude et canton Haute-Saône - Dampierre-sur-Salon
  • Hydrographies la Saône
  • Commune Ray-sur-Saône
  • Adresse rue du Moulin

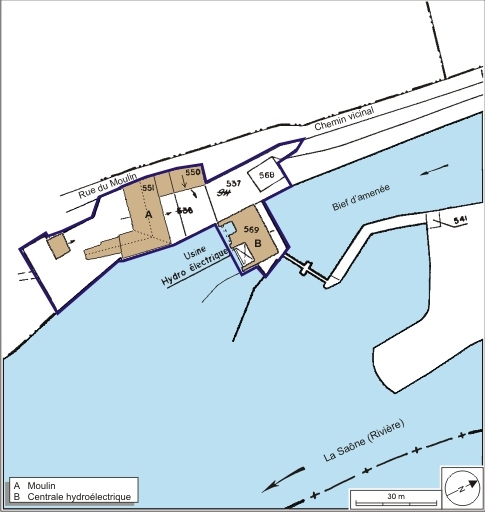

  • Cadastre 1831 B 159 à 165  ; 2008 B 537, 550, 551, 568, 569
  • Dénominations
    moulin à farine, centrale hydroélectrique
  • Parties constituantes non étudiées
    atelier de fabrication, logement

Construit en lit de rivière de la Saône, le moulin est attesté sur la carte de Cassini en 1760, mais posséderait une existence légale dès la fin du 17e siècle (1668). Propriété du duc de Marmier et comprenant un moulin à blé et une huilerie, il est réglementé par décret le 24 juillet 1852. Le moulin est supprimé en 1879. Une centrale hydroélectrique est en cours d'aménagement en 1914, mais le chantier est vraisemblablement interrompu par la Première Guerre mondiale. En 1918, c'est la société vésulienne Dollé-Chaubey et Cie, concessionnaire de l'usine, qui sollicite l'autorisation d'établir l'usine hydraulique. En 1921, elle cède ses droits à la Société d'intérêt collectif agricole d'électricité de Ray-Cendrecourt (Jussey, 70), qui fait édifier la centrale hydroélectrique entre 1927 et 1929, légèrement en amont du moulin, sur le barrage. Elle est mise en service en janvier 1929. Les deux turbines produisent 927 000 kWh en 1932. La centrale a été exploitée jusqu'en 1991, par la SICAE de Ray-Cendrecourt, puis arrêtée et vendue à un particulier. Elle n'est plus aujourd'hui en activité.

En 1918, le projet (établi avant la Première Guerre ?) prévoit la mise en place de trois turbines et deux alternateurs, pour une puissance hydraulique estimée à 220 ch. En 1921, la centrale n'est équipée que de deux turbines Francis, d'une puissance nominale de 77 ch. Deux turbines sont encore en place en 2008.

  • Période(s)
    • Principale : 2e quart 20e siècle , daté par source

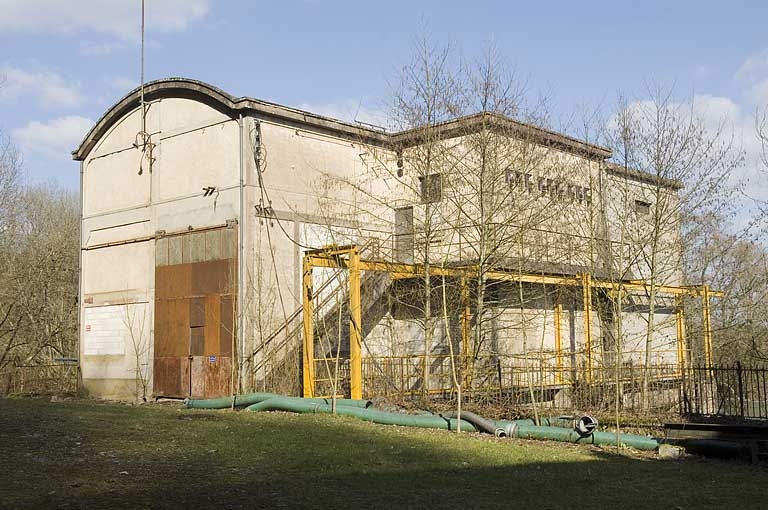

Le moulin est construit en moellon de calcaire enduit et couvert de toits à longs pans en tuile mécanique. Bâtie en lit de rivière, perpendiculairement à la Saône, la centrale est en béton armé et parpaing de béton enduit, couverte d'un toit également en béton (toit bombé sur le corps principal, en terrasse sur l'autre).

  • Murs
    • calcaire moellon enduit
    • béton parpaing de béton
    • béton armé
  • Toits
    tuile mécanique, béton en couverture
  • Étages
    1 étage carré
  • Couvrements
    • voûte en berceau segmentaire
  • Couvertures
    • terrasse
    • toit bombé
    • toit à longs pans
  • Énergies
    • énergie hydraulique produite sur place turbine hydraulique
    • énergie électrique produite sur place
  • État de conservation
    établissement industriel désaffecté
  • Statut de la propriété
    propriété privée
  • Référence Patriarche
    Versé sur POP lien portail

Documents d'archives

  • 3 P 2394 Matrices cadastrales des propriétés bâties (1882-1909)

    Archives départementales de la Haute-Saône, Vesoul : 3 P 2394
  • 254 S 4 Cours d'eau et usines (1852-1921)

    Archives départementales de la Haute-Saône, Vesoul : 254 S 4
  • 438 Edepot 48 Ray-sur-Saône. Voirie, régime des eaux (1844-1943)

    Archives départementales de la Haute-Saône, Vesoul : 438 Edepot 48

Bibliographie

  • La Haute-Saône économique. - S.l. : Comité d'Action économique de la 7e Région, 1918.

    p. 28.
