Site de l'écluse n° 46 de Corre (Canal de l'Est à présent canal des Vosges)
Bourgogne-Franche-Comté > Haute-Saône > Corre
Œuvre étudiée
Auteur
Copyright
  • (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine

Dossier non géolocalisé

Localisation
  • Aire d'étude et canton Bourgogne-Franche-Comté - Jussey
  • Hydrographies canal de l' Est Coney
  • Commune Corre
  • Lieu-dit le derrière de l'écluse
  • Adresse chemin communal de contre hâlage
  • Cadastre 2016 D 599 et 600 Cadastre révisé pour 1938; édition à jour pour 1985
Désignation
  • Dénominations
    site d'écluse, maison, bief
  • Genre
    d'éclusier
  • Appellations
    Site de l'écluse n° 46 de Corre
  • Parties constituantes non étudiées
    écluse, maison, poste de commande, chemin de halage
Historique

Le site d'écluse n° 46 (qui porte le numéro 98 sur les plans initiaux de 1875 et auquel une carte postale attribue le numéro 64) est édifié dans le cadre des travaux de construction du canal de l'Est (1874 -1887) mis en service en 1887. Les différents édifices composant le site sont bâtis à partir de plans-types validés par Frécot, ingénieur en chef des Ponts et Chaussées et joints au mémoire descriptif de l'avant-projet des travaux en 1872.

Le poste de commande est installé lors de l'automatisation des écluses dans les années 1990.

  • Période(s)
    • Principale : 4e quart 19e siècle , daté par travaux historiques
  • Dates
    • 1887, daté par source
  • Auteur(s)
    • Auteur :
      Frécot Henri-Félix
      Frécot Henri-Félix

      Ministère des travaux publics, ingénieur aux Ponts et Chaussées. Chargé de la rédaction de l'avant-projet du canal reliant la Moselle à la Saône, sa proposition est validée. En mars 1874, une loi est votée pour l’exécution des travaux, et il est nommé ingénieur en chef-directeur de service du projet, inspecteur général.

      Cliquez pour effectuer une recherche sur cette personne.
Description

L'écluse à sas, au point kilométrique 147,301 est édifiée en pierre de taille. C'est là le dernier ouvrage du canal de l'est avant la confluence avec la Saône au lieu-dit Sous-Bémont. Longue de 39.50 m et large de 5,10 m, un peu au-dessus du gabarit Freycinet (38.5m et 5.05m), elle est dotée désormais de deux portes mécanisées (et non automatisées) à deux vantaux. Le mouillage des ouvrages ou du chenal est de 2,20m.

Construite en moellon enduit, la maison d'éclusier, sur la rive droite, est en rez-de-chaussée sur cave, avec un étage de comble, accessible par un escalier intérieur. La façade antérieure, parallèle au canal, est percée d'une porte principale encadrée par deux baies et surmontée d'une plaque signalétique et d'une baie oblongue éclairant le comble. Les murs pignons sont percés d'un soupirail, de deux baies superposées, celui orienté au sud porte un essentage de tôle. Le toit, à pignon couvert, est protégé par des tuiles mécaniques.

Le poste de commande (en rez-de-chaussée, toit à long pans, couvert en tuiles mécaniques, dont le faitage est orienté perpendiculairement au canal) se situe sur la même rive, face à la porte aval de l'écluse.

Un petit port avec sa capitainerie se trouve un peu à l'ouest sur la Saône.

  • Murs
    • calcaire moellon enduit
    • calcaire pierre de taille
  • Toits
    tuile mécanique
  • Étages
    en rez-de-chaussée, étage de comble, sous-sol
  • Couvrements
  • Élévations extérieures
    élévation à travées
  • Couvertures
    • toit à longs pans pignon couvert
    • appentis massé
  • Escaliers
    • escalier intérieur
Illustrations 18
  • (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
Aller à la notice d'illustration
  • (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
  • (c) Archives départementales de la Haute-Saône
Aller à la notice d'illustration
  • (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
Aller à la notice d'illustration
  • (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
Aller à la notice d'illustration
  • (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
Aller à la notice d'illustration
  • (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
Aller à la notice d'illustration
  • (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
Aller à la notice d'illustration
  • (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
Aller à la notice d'illustration
  • (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
Aller à la notice d'illustration
  • (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
Aller à la notice d'illustration
  • (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
Aller à la notice d'illustration
  • (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
Aller à la notice d'illustration
  • (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
Aller à la notice d'illustration
  • (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
Aller à la notice d'illustration
  • (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
Aller à la notice d'illustration
  • (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
Aller à la notice d'illustration
  • (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
Aller à la notice d'illustration
  • (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
Aller à la notice d'illustration

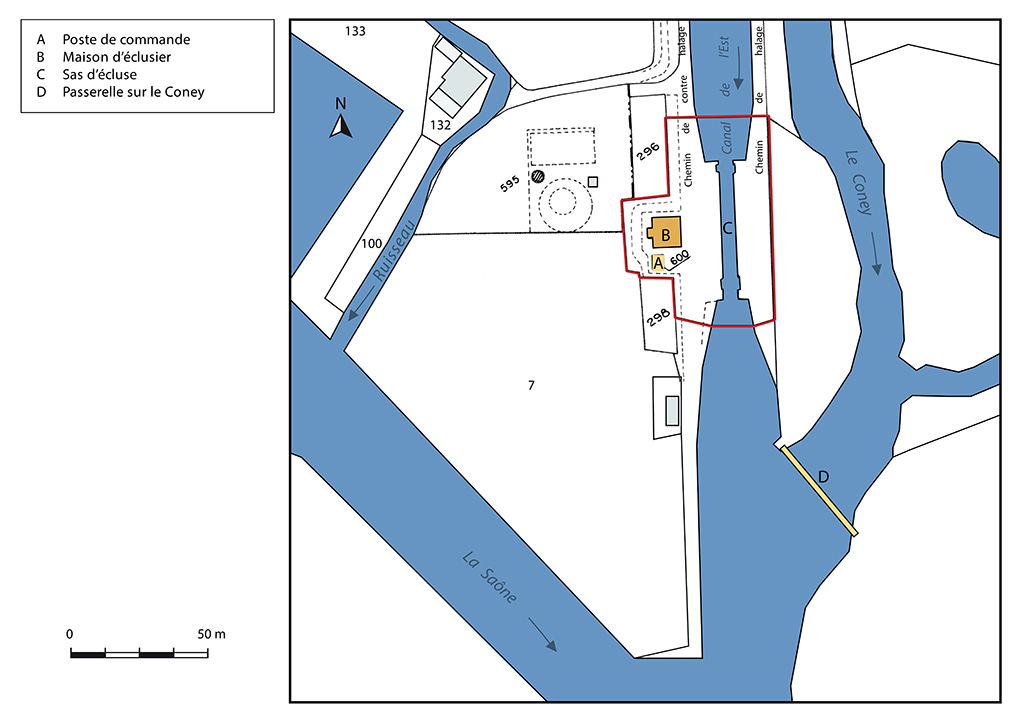

Plan-masse et de situation.
Ecluse n°64, (sic) de Corre. Carte postale n°6939
Depuis l'aval du site d'écluse, la confluence du canal et du Coney, le poste de commande et la maison d'éclusier.

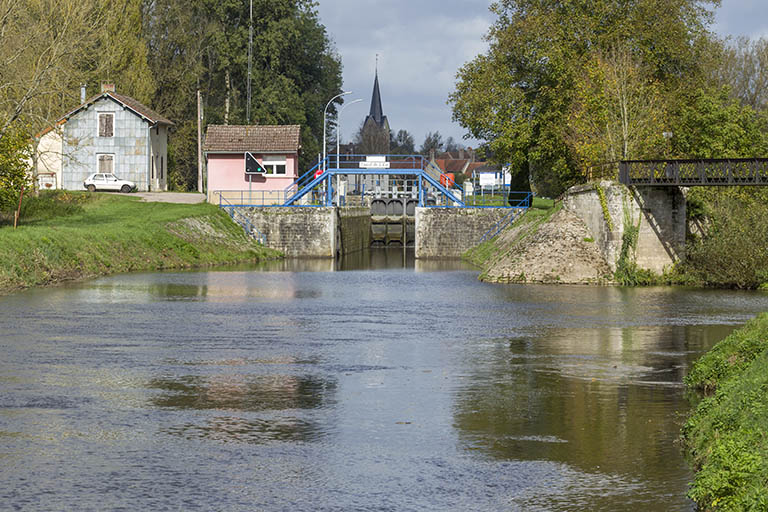

Vue du site d'écluse depuis l'aval.

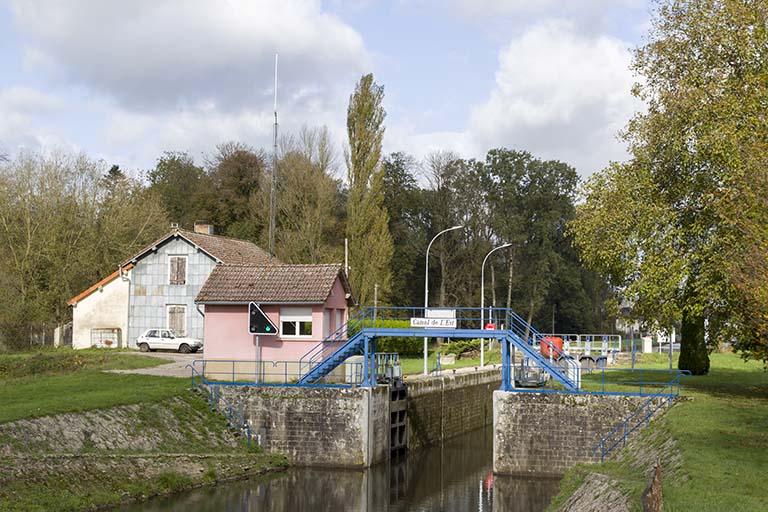

Vue rapprochée du site d'écluse et du poste de commande depuis l'aval.

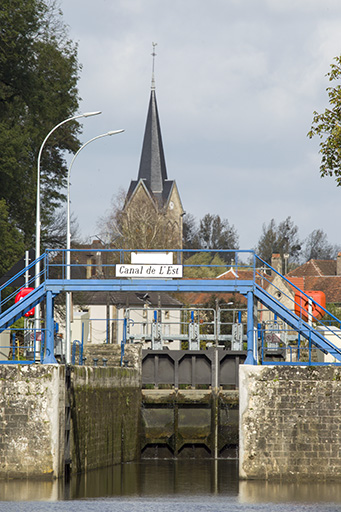

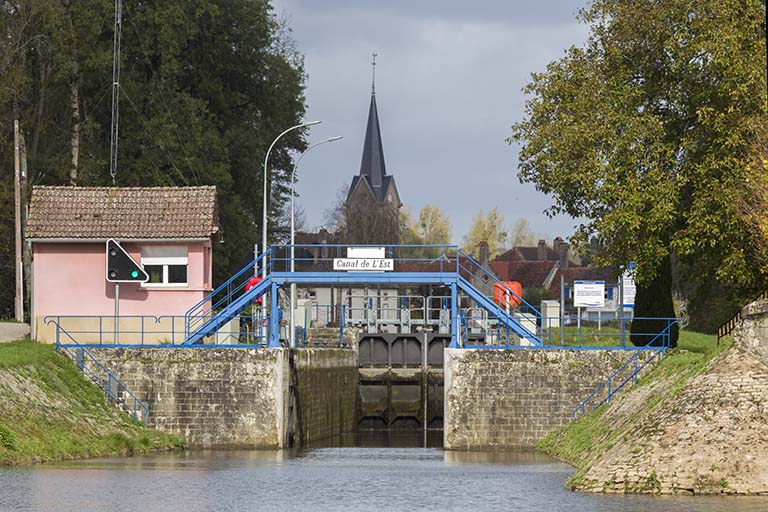

Vue rapprochée de l'écluse vue de l'aval.

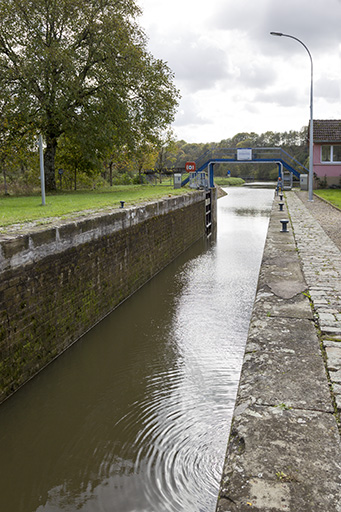

Vue de l'écluse vers l'aval.

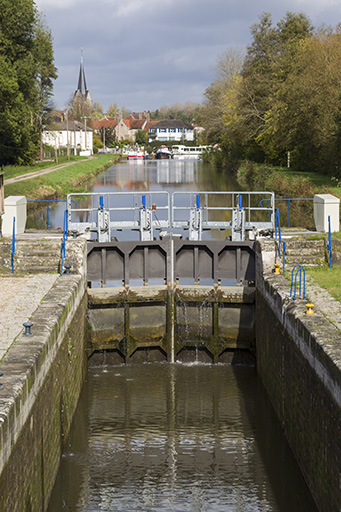

Vue de l'écluse vers l'amont.

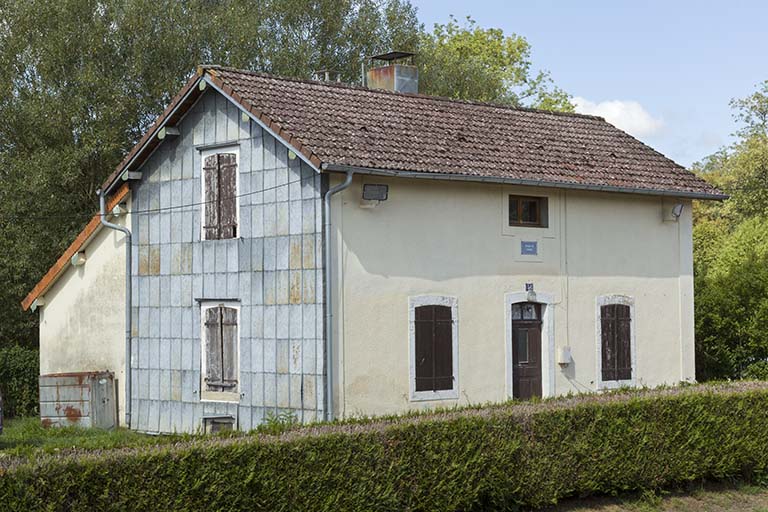

Maison d'éclusier de Corre : vue de trois-quart sud-est.

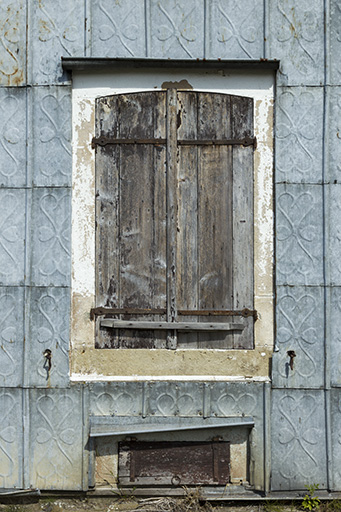

Maison d'éclusier de Corre : détail de deux baies de rez-de-chaussée et de l'essentage de tôle de la façade sud.

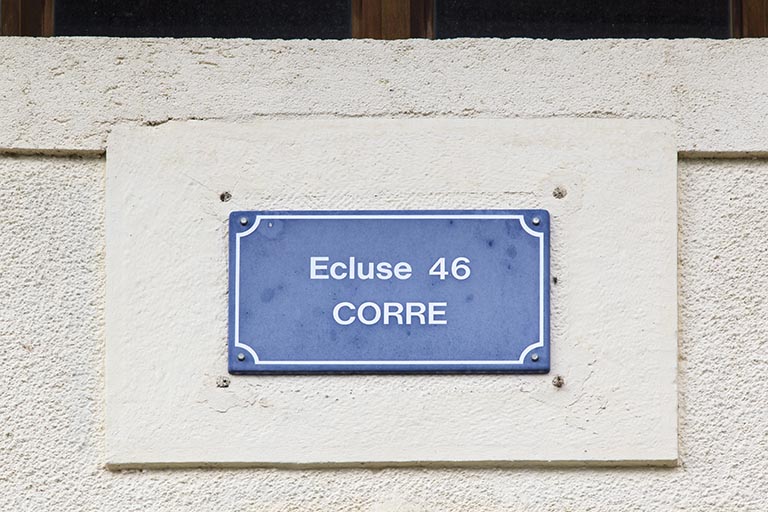

Maison d'éclusier de Corre : détail de la plaque d'identification de l'écluse.

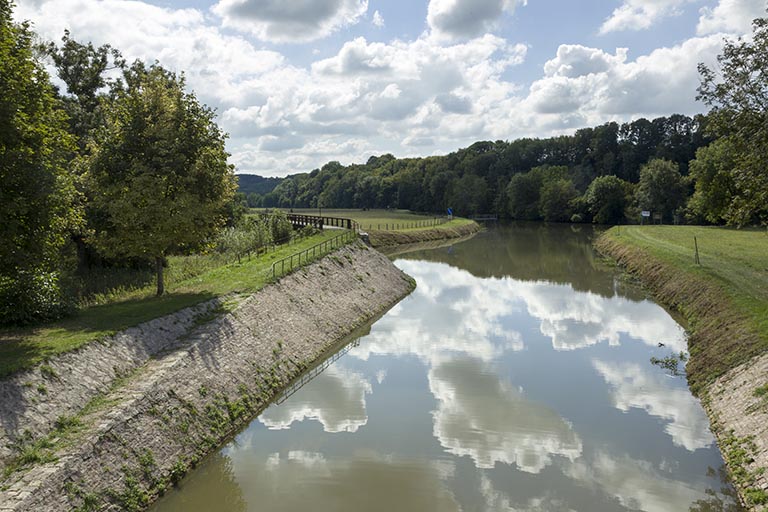

Depuis l'amont, vue de la confluence du Coney et du canal, en aval de Corre.

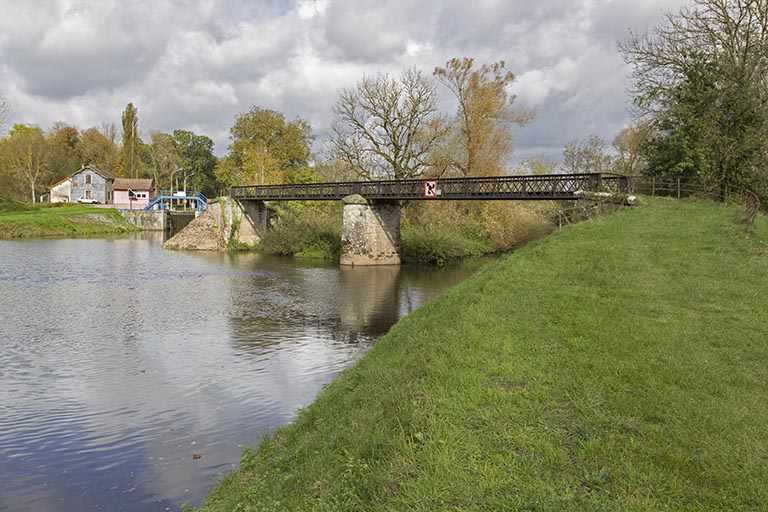

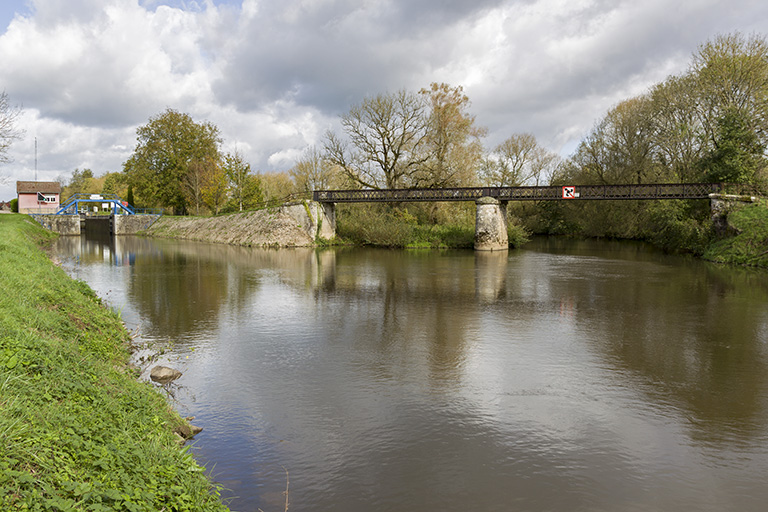

En amont de la confluence avec la Saône, la confluence du Coney et du canal, site d'écluse et passerelle sur le Coney, depuis le sud-est.
En amont de la confluence avec la Saône, la confluence du Coney et du canal, site d'écluse et passerelle sur le Coney, depuis le sud.

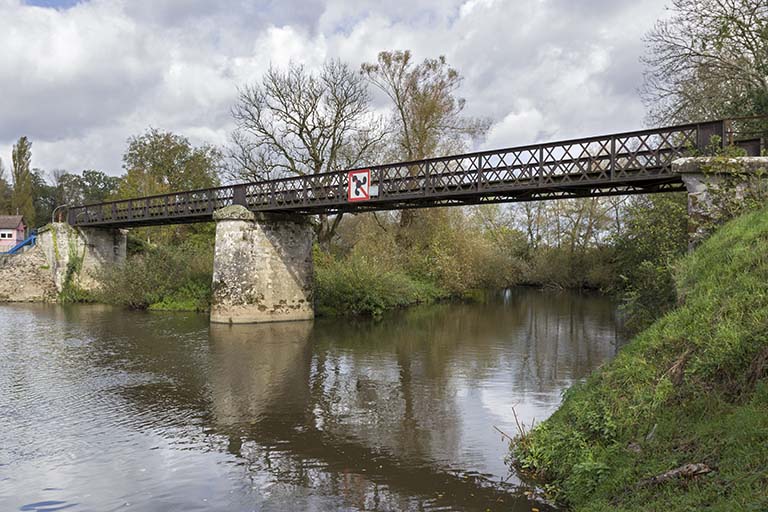

La passerelle enjambant le Coney vue du nord-ouest.

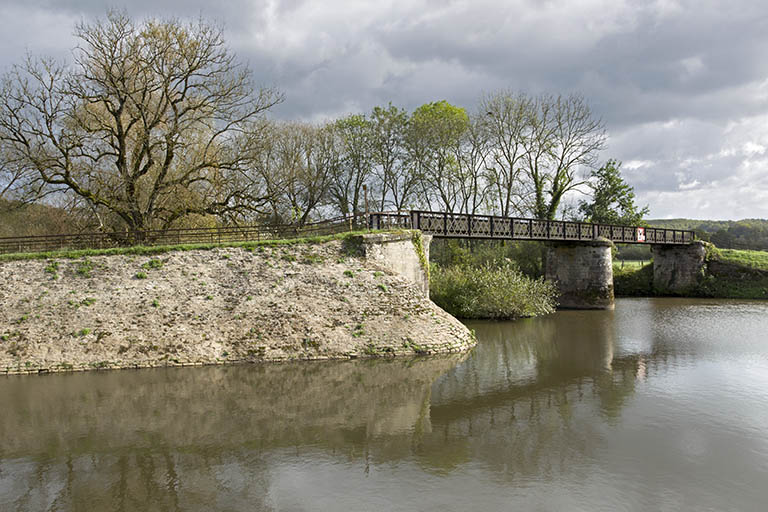

Vue de la passerelle enjambant le Coney depuis le sud-ouest.

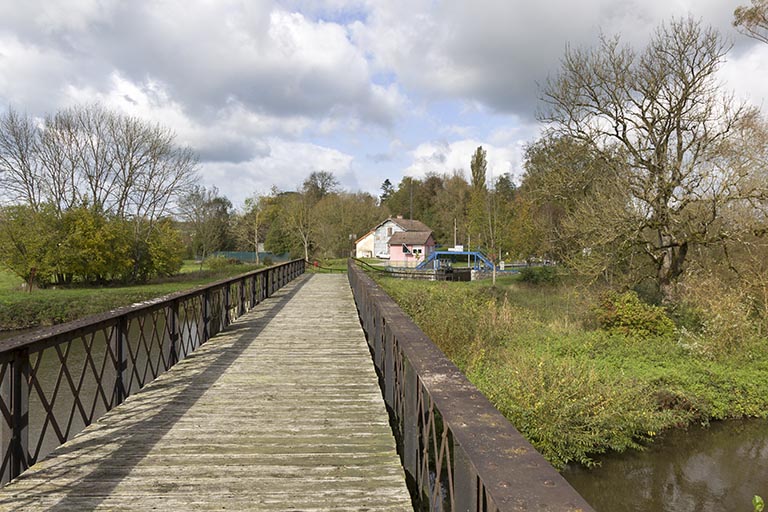

Détail de la passerelle enjambant le Coney.

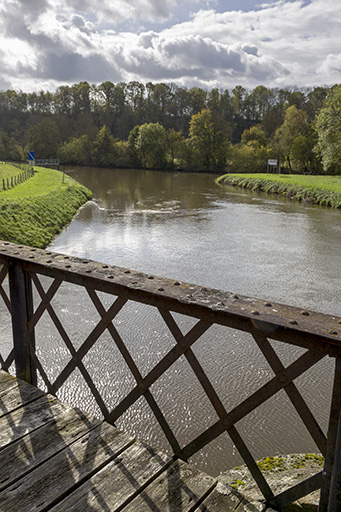

Depuis la passerelle enjambant le Coney, vue sur l'aval : confluence avec la Saône.
Documentation

Documents d'archives

  • Archives départementales de la Haute-Saône : 177 E dépôt 35 (ancienne cote O 3). Rapport, procès-verbal, affiche, correspondance, arrêté préfectoral. 1820-1930.

    Archives départementales de la Haute-Saône, Vesoul : 177 E dépôt 35

  • Liaison fluviale mer du Nord Méditerranée Saône (1965) Aménagement de la Saône entre Corre et Saint-Symphorien. Avant projet, correspondances, plans, carte de situation.

    Archives départementales de la Haute-Saône, Vesoul : 1549 W 152

Documents figurés

  • Écluse n°64, de Corre. Carte postale n°6939. [s; n. , s. d. ] ( numérotation vraisemblablement erronée : 64 à la place de 46)

    Archives départementales de la Haute-Saône, Vesoul : 11Fi177-8

  • Construction du Canal de l'Est. Plan topographique secteur de Corre."Construction du Canal de l'Est. Plan topographique du secteur de Corre, Selles, La Basse-Vaivre, Demangevelle" : plan, vers 1870-1880, noir et bistre, papier, 100 x 48,5 cm.

    Archives départementales de la Haute-Saône, Vesoul : 39 Fi 1

  • Construction du canal de l'Est. Plan parcellaire de Corre. plan, vers 1870-1880, papier 80 x 37.5 cms, 76.5 x 37.5cms, 68 x 37.5cms

    Archives départementales de la Haute-Saône, Vesoul : 39 Fi 26, 27, 28
Date(s) d'enquête : 2016; Date(s) de rédaction : 2016
