  • patrimoine industriel, patrimoine industriel du Doubs
mécanisme d'horloge (mouvement de montre mécanique France Ebauches FE 4612)
Franche-Comté > Doubs > Maîche
Œuvre étudiée
Auteur
Copyright
  • (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine

Dossier non géolocalisé

Localisation
  • Aire d'étude et canton Pays horloger (le) - Maîche
  • Commune Maîche
Désignation
  • Dénominations
    mécanisme d'horloge
  • Appellations
    mouvement de montre France Ebauches FE 4612
Historique

Ce mouvement a été fabriqué entre 1975 et 1977 par la société France Ebauches, dans l'usine créée en 1900 à Maîche (au 26 rue de Saint-Hippolyte) par Joseph Jeambrun. La SA France Ebauches est née en 1967 de la fusion de quatre fabricants : Ets Joseph Jeambrun et Technic Ebauche (auparavant Maire et Perrier) à Maîche, Ebauches Cupillard à Villers-le-Lac et Fabrique d’Ebauches de Montres du Genevois (FEMGA) à Annemasse (Haute-Savoie). Rapidement devenue le premier fabricant européen de mouvements, elle déclinera dans les années 1990, fermera son site de Maîche en 1995 puis regroupera ses activités sur celui de Valdahon, où elle disparaîtra finalement en 2009 (sous le nom de Technotime Microtechnique).

Le mouvement fait partie d'une famille réunissant au moins 6 modèles : les FE 4610 (mouvement de base, automatique, avec échappement à ancre et seconde au centre directe), FE 4611 (le 4610 avec calendrier à guichet ou quantième) - et FE 4612 (le même avec quantième et jour : jour et date à guichet), et leurs déclinaisons après modifications : FE 4610-A, FE 4611-A et FE 4612-A, ce deux derniers apparus (avec les FE 4601 A et FE 4602 A) en septembre-octobre 1977. Remplaçant les FE 3611 et FE 3612 (au moment où les FE 4601 et FE 4602 - à remontage manuel - remplaçaient les FE 3601 et FE 3602), les calibres FE 4611 et FE 4612 ont été commercialisés à partir de la fin 1975. Le mouvement est équipé d'amortisseurs de chocs Incabloc, système développé à partir de la fin des années 1920 et breveté en 1933 par la société Porte-Echappement Universel SA, établie à La Chaux-de-Fond (canton de Neuchâtel, Suisse). Fondée en 1931, celle-ci est plus connue sous le nom de Portescap SA après 1963 (la division Incabloc a été acquise en 1988 par Eric Zutter, qui a créé la SA Incabloc, encore active de nos jours). Le cadran provient vraisemblablement de la fabrique Elector, de Charquemont (1-5 rue Victor Hugo), issue d'une affaire créée en 1913 par Albert Haenni et disparue en 2009.

  • Période(s)
    • Principale : 3e quart 20e siècle , daté par tradition orale, daté par source
  • Stade de création
    • oeuvre de série
  • Lieu d'exécution
    Commune : Maîche
    Adresse : 26 rue de Saint-Hippolyte
    Édifice ou site : usine d'horlogerie (usine d'ébauches de montres Joseph Jeambrun puis d'ébauches de montres et de montres France Ebauches)
  • Auteur(s)
    • Auteur :
      France Ebauches (1967 - 2009)
      France Ebauches

      France Ebauches. Société créée en 1967 par la fusion des sociétés Jeambrun et Technic Ebauches (ex. Maire et Perrier) à Maîche, Ebauches Cupillard à Villers-le-Lac et Fabrique d’Ebauches de Montres du Genevois (FEMGA) à Annemasse (Haute-Savoie). En déclin dans les années 1990, elle devient Francébauches Cie Ltd en 1990 puis France Ebauches Microtechniques en 1994 et finalement Technotime Microtechnique en 2001. Elle disparaît en 2009.

      Cliquez pour effectuer une recherche sur cette personne.
      usine attribution par tradition orale
Description

Le mouvement mécanique utilise une ébauche au calibre 11 1/2 lignes (26 mm), extra-plate (5,9 à 6 mm) et à bords biseautés. Il bat avec une fréquence de 21 600 alternances/heure (3 Hz) et comporte un échappement à ancre, un balancier monométallique, deux amortisseurs de chocs Incabloc et 17 rubis synthétiques servant de contre-pivots aux éléments mobiles. C'est un mouvement automatique (le remontage s'effectue à l'aide d'une masse oscillante mue par les gestes du porteur) disposant d'une réserve de marche de 44 à 47 heures. Il a une grande seconde (seconde au centre directe) et affiche jour et quantième à 3 h.

  • Catégories
    horlogerie
  • Matériaux
    • laiton, argenté
    • acier
    • alliage spécial, (incertitude)
    • matériau de synthèse
  • Mesures
  • Précision dimensions

    Dimensions hors tout (en mm) : d = 26, h = 5,9 à 6 (6,15 pour le FE 4612-A) ; d du balancier = 9,75.

  • Inscriptions & marques
    • logotype, sur l'oeuvre, gravé
    • inscription technique, sur l'oeuvre, gravé
    • inscription technique, sur partie rapportée, français, peint
  • Précision inscriptions

    Le logo de la société France Ebauches (les lettres FE inscrites dans un cartouche dessinant la forme du territoire français) est gravé sur l'ébauche sous le balancier, accompagné de l'indication du modèle : 4612. Le mouvement porte aussi côté fond une graduation avec les signes + et - sur le pont du balancier, supportant le système de réglage de la marche diurne de la montre (avance / retard), et à l'opposé de la tige de changement de date les chiffres : 3.76. Côté cadran, il présente une disque mobile peint (couronne extérieure) : c'est l'indicateur de quantième, affichant la date (de 1 à 31).

  • État de conservation
    • oeuvre incomplète
  • Précision état de conservation

    Le mouvement est incomplet : il lui manque l'indicateur de jour ("étoile des jours"), disque central comportant les indications des jours, en français et sur 3 caractères (LUN, MAR, MER, JEU, VEN, SAM et DIM), répétées deux fois.

Statut, intérêt et protection
  • Statut de la propriété
    propriété d'une personne privée
  • Référence Patriarche
    présent sur POP
Illustrations 5
  • (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
Aller à la notice d'illustration
  • (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
Aller à la notice d'illustration
  • (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
Aller à la notice d'illustration
  • (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
Aller à la notice d'illustration
  • (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
Aller à la notice d'illustration

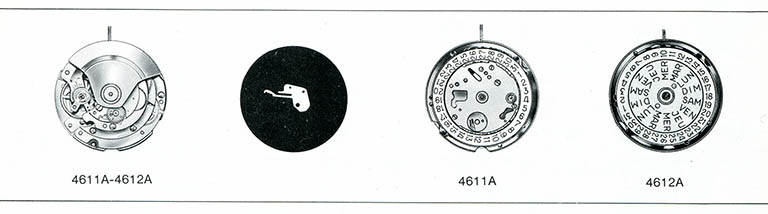

[Dessin des mouvements FE 4611-A et 4612-A], 1973.
Calibre 11 1/2''' - 4611-A Automatique Calendrier [éclaté des fournitures], 1973.
Mouvement FE 4612, vu côté cadran.
Mouvement FE 4612, vu côté ponts.

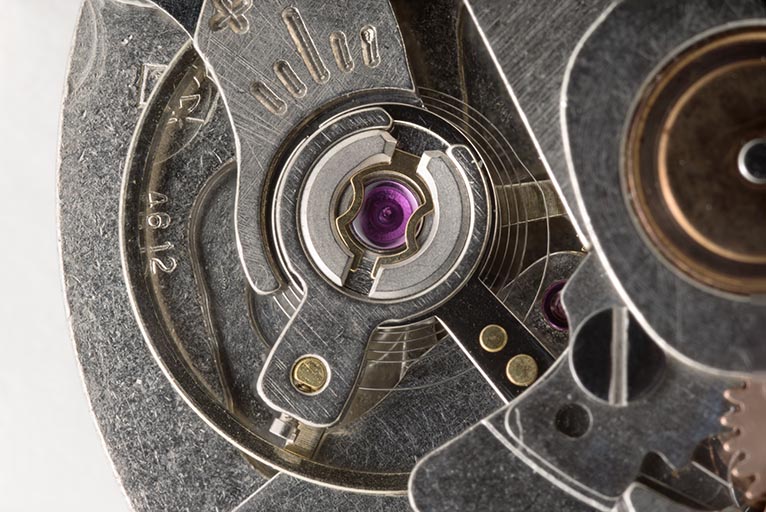

Mouvement FE 4612 : logotype de la société France Ebauches et indication du modèle.
Documentation

  • Simonin, Michel. Ancien horloger, auteur de livres sur Maîche et l'horlogerie du Haut-Doubs. Maîche.

    22 octobre 2015

Documents d'archives

  • Catalogue des fournitures des mouvements français de montres. 2e éd. - Paris : Centre d'Information de la Montre française, 1973. 2 classeurs, non paginés : ill. ; 32 cm. 1ère éd. en 1968, mises à jour en octobre 1970, mai 1971, juin 1972 et juillet 1973. Fiches techniques donnant pour chaque calibre (mouvement), et ses variantes, ses caractéristiques techniques et la liste des fournitures le composant.

    Fiche technique des calibres FE 4611-A et 4612-A.

  • France Ebauches. Calibres 11 1/2 4601, 4602, 3611, 3612. Information n° 22. Famille de calibres à correcteur rapide. Février 1977. La France horlogère, n° 376, mars 1977, p. 73.

  • France Ebauches. Calibres 11 1/2 FE 4601 A, FE 4602 A, FE 4611 A, FE 4612 A. Information n° 24. Modification des calibres FE 4601 - 4602 - 4611 - 4612. La France horlogère, n° 388, avril 1978, p. 84.

  • Planche d'assemblage des calibres FE 4611 A et 4612 A. - Besançon : France Ebauches, 1979. [6] p. : ill. ; 30 cm.

    Collection particulière : Jean-Louis Rousset, Valdahon

Documents figurés

  • [Dessin des mouvements FE 4611-A et 4612-A], dessin imprimé, s.n., s.d. [1973]. Publié dans : Catalogue des fournitures des mouvements français de montres. 2e éd., 1973, fiche technique correspondante, p. 1.

  • Calibre 11 1/2''' - 4611-A Automatique Calendrier [éclaté des fournitures], dessin imprimé, s.n., s.d. [1973]. Publié dans : Catalogue des fournitures des mouvements français de montres. 2e éd., 1973, fiche technique correspondante, p. 2.

Documents multimédia

  • Ranfft, Roland. [Notice technique sur le calibre] FE 4612. - S.d. [1er quart 21e siècle]. Document accessible sur internet sur le site de Roland Ranfft (Ranfft Watches), à l'adresse http://www.ranfft.de/cgi-bin/bidfun-db.cgi?10&ranfft&&2uswk&FE_4612

Lien web

Annexes

  • Fiche technique des calibres FE 4611-A et 4612-A
  • France Ebauches. Calibres 11 1/2 4601, 4602, 3611, 3612. Information n° 22. Famille de calibres à correcteur rapide. Février 1977.
  • France Ebauches. Calibres 11 1/2 FE 4601 A, FE 4602 A, FE 4611 A, FE 4612 A. Information n° 24. Modification des calibres FE 4601 - 4602 - 4611 - 4612, avril 1978
  • Planche d'assemblage des calibres FE 4611 A et 4612 A
