machine à usiner par copiage (machine à sculpter les têtes de pipes),
usine de tabletterie dite usine de pipes Aschenbrenner et Cie
Œuvre étudiée
Auteur
Copyright
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
Dossier non géolocalisé
Localisation
-
Aire d'étude et canton
Saint-Claude centre et faubourg
-
Commune
Saint-Claude
-
Adresse
19 rue Carnot
,
4 rue Edouard Branly
-
Franche-Comté, 39, Saint-Claude, musée privé dit Exposition Pipes et Diamants
-
Dénominationsmachine à usiner par copiage
-
Parties constituantes étudiées
Vers 1863, Joseph-Honoré Dalloz (dit Dalloz-Dessertine) invente une machine à sculpter qui, fonctionnant suivant le principe du pantographe, réalise à partir d'un modèle 14 têtes de pipes simultanément. Avec l'aide d'un forgeron, il la fabrique lui-même. Attestée en 1870 dans l'ancienne filature de coton du Tomachon alors usine de tournerie Druard puis des frères Reymondet, la machine passe le 21 février 1905 au neveu de Dalloz, Charles Dessertine. Cédée en 1943 à la société pipière Aschenbrenner et Cie, établie au 19 rue Carnot, elle est modernisée : remplacement des poulies en bois par des poulies métalliques, mise en place de courroies en cuir, etc. Après la fermeture de cette usine en 1961, la machine est acquise le 12 décembre 1984 par la confrérie des maîtres-pipiers. Elle est depuis 1986 l'une des pièces maîtresses de l'Exposition Pipes et Diamants. Deux autres machines de ce type sont connues : l'une, quasi-identique, a été vendue par M. Aschenbrenner au musée du Tabac de Bergerac (Dordogne) en 1988, l'autre fut exécutée sur son modèle par la famille Lamberthod au début du 20e siècle et se trouve actuellement au hameau d'Etables, à Saint-Claude, dans l'atelier d'un artisan pipier.
-
Période(s)
- Principale : 3e quart 19e siècle
-
Dates
- 1863
-
Lieu de provenanceCommune : Saint-Claude
Édifice ou site : usine de tournerie Druard -
Lieu d'exécutionCommune : Saint-Claude
-
Auteur(s)
-
Auteur :
Dalloz Joseph HonoréinventeurDalloz Joseph HonoréCliquez pour effectuer une recherche sur cette personne.
Joseph-Honoré Dalloz dit Dalloz-Dessertine, installé à Saint-Claude (Jura). 19e siècle.
-
Auteur :

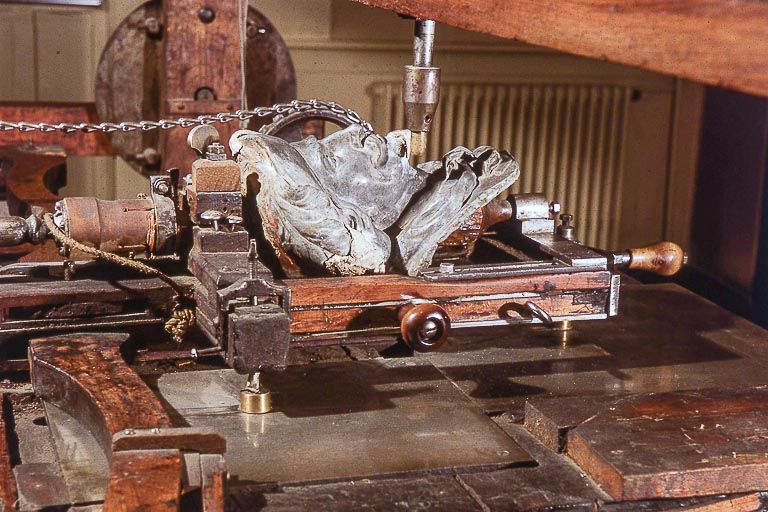

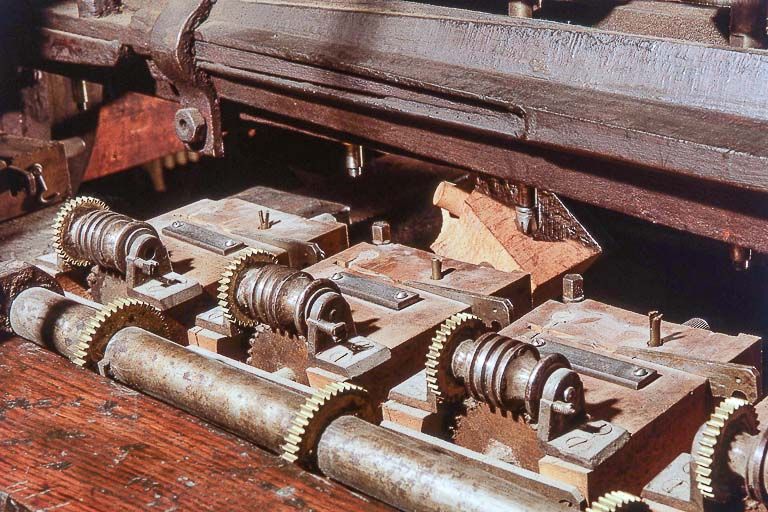

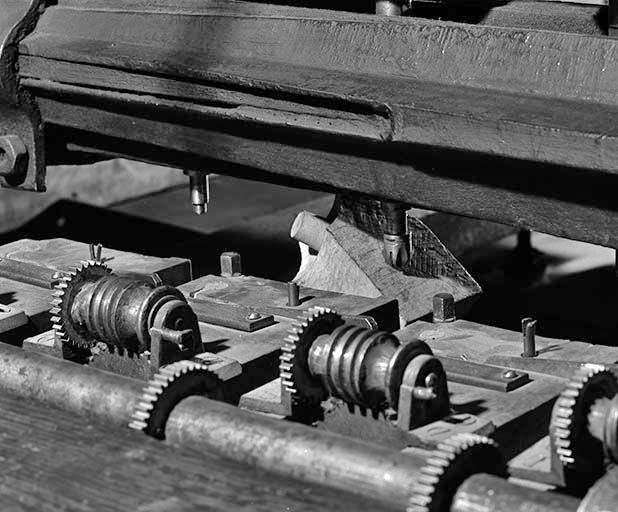

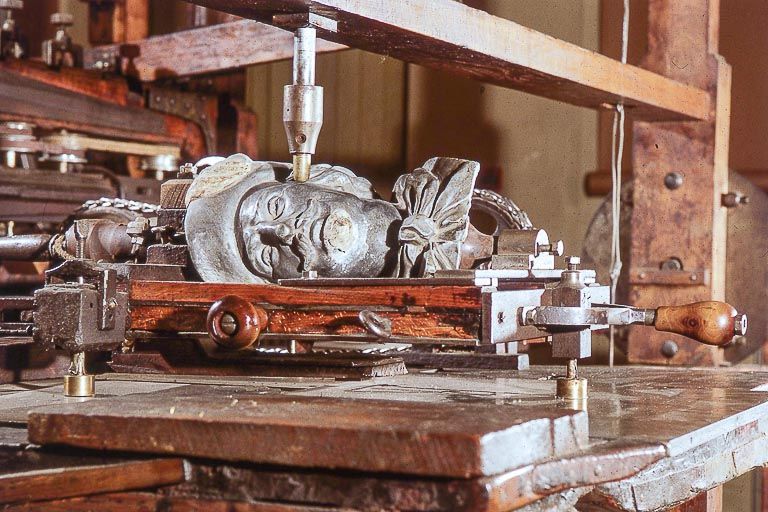

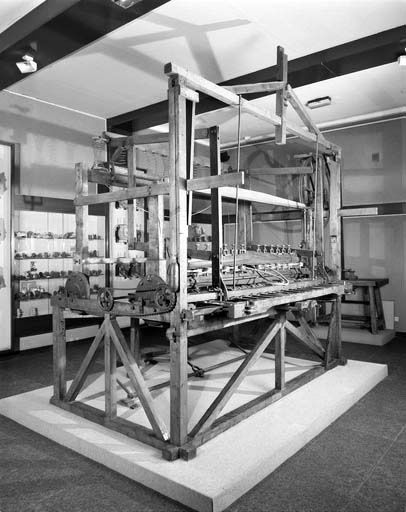

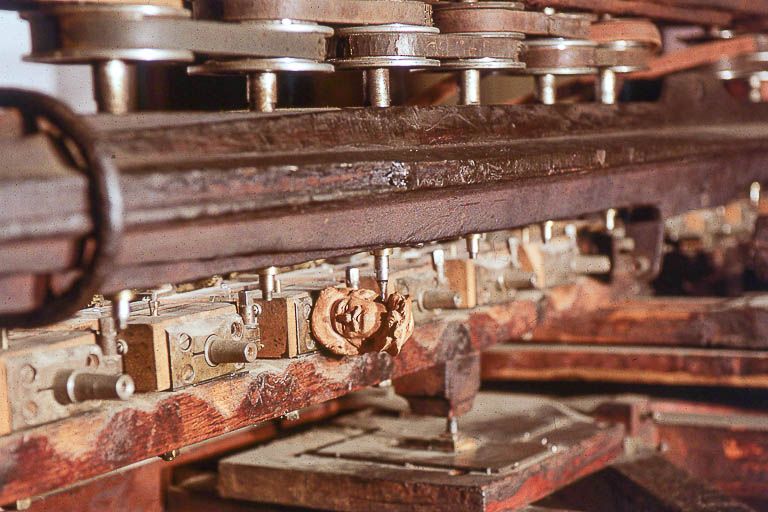

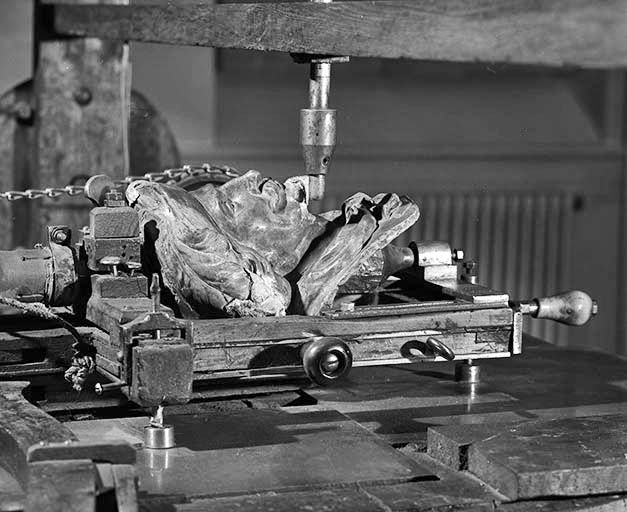

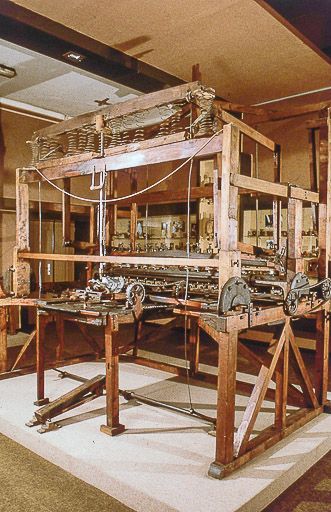

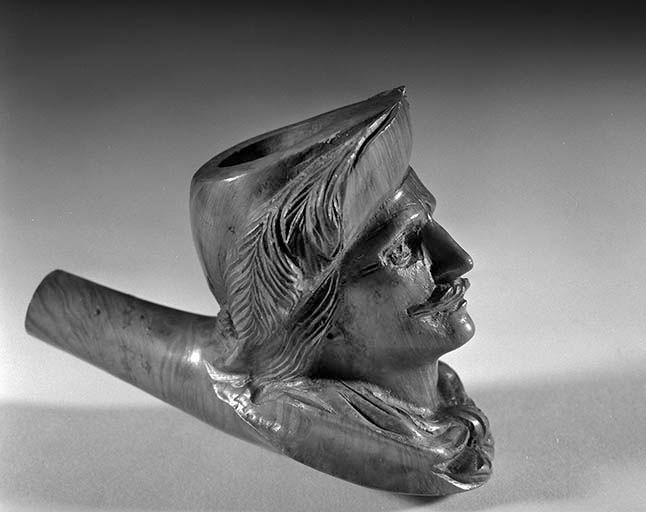

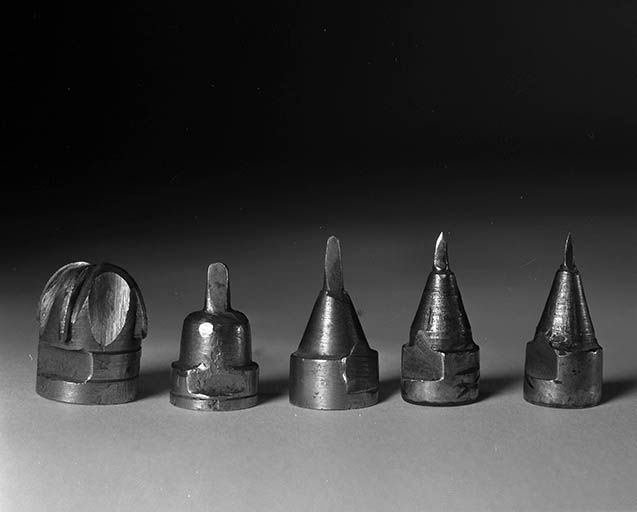

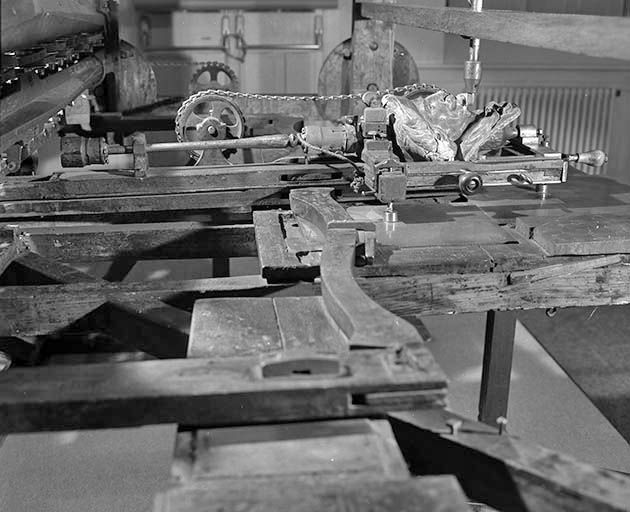

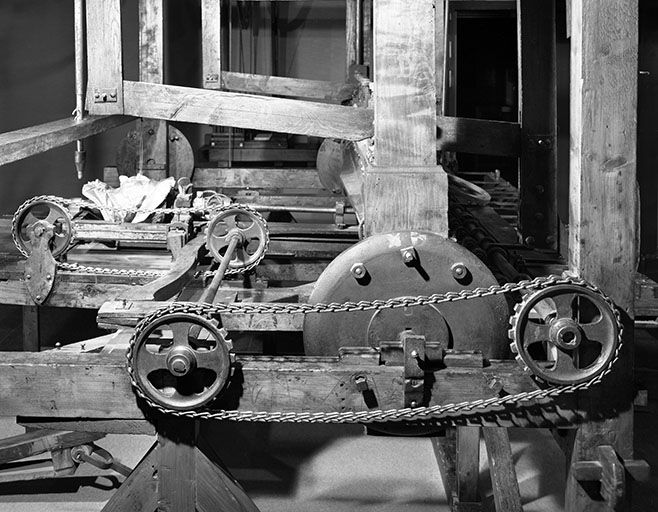

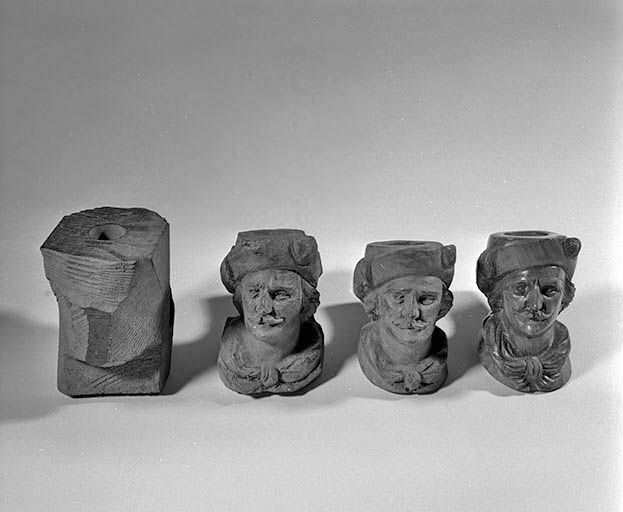

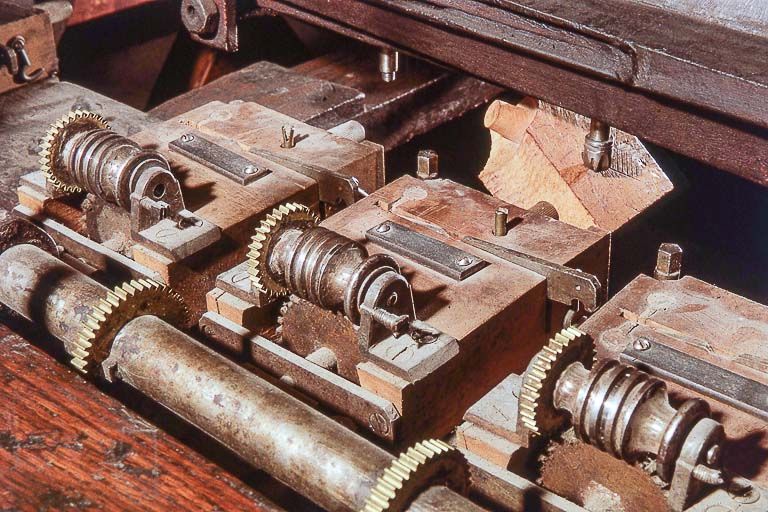

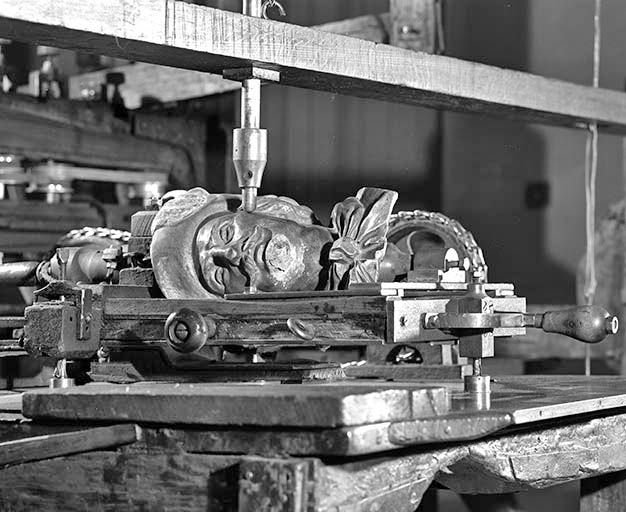

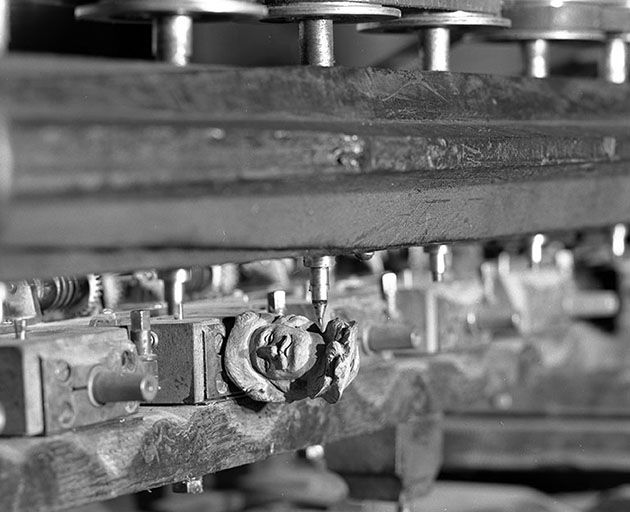

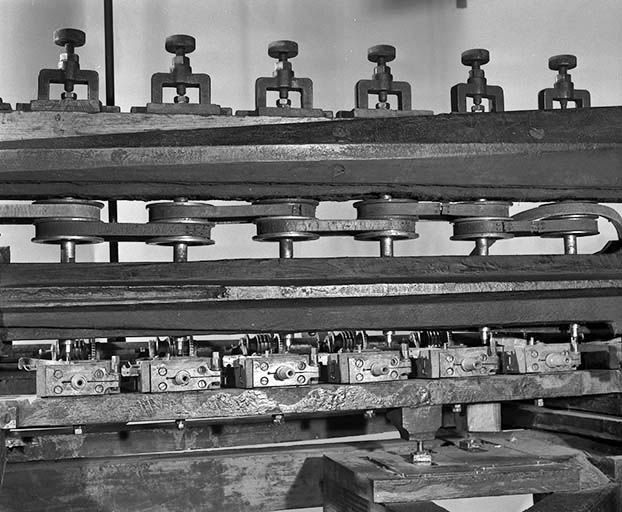

Cette machine à sculpter fonctionne suivant le principe du pantographe : le déplacement d'un palpeur sur un modèle entraîne une mise en mouvement identique de 14 fraises et la sculpture simultanée de 14 têtes de pipes. Le bâti est en bois (sapin pour le bas, chêne pour le reste à l'exception de quelques pièces verticales en hêtre), les pièces de renfort sont métalliques. En partie haute, des ressorts (rappelant ceux des matelas) servent d'amortisseurs et au réglage de la hauteur en fonction du modèle choisi. Ce dernier et les ébauchons à sculpter peuvent tourner solidairement, d'une part à l'aide d'un système de renvoi par chaînes commandé par l'opérateur, d'autre part grâce à l'accouplement du modèle avec les porte-broches sur lesquels sont fixés les ébauchons de bruyère. Chacun des 4 montants verticaux est articulé à sa base, formant ainsi un parallélogramme déformable. Cette disposition permet d'incliner palpeur et fraises vers l'avant ou vers l'arrière et, ainsi, de ne pas limiter la sculpture au seul plan vertical. Le système moteur manque.
-
Catégoriesindustrie du bois
-
Structures
- matériau d'origine végétale, solide en masse, produit semi-fini
-
Matériaux
- acier
- bronze
- chêne
- fonte de fer
- hêtre
- sapin
-
Précision dimensions
dimensions totales : h = 346 cm, l = 317 cm, la = 255 cm
-
État de conservation
- en état de marche
-
Statut de la propriétépropriété privée
-
Intérêt de l'œuvreÀ signaler
Exceptionnelle, cette machine témoigne directement du génie inventif des artisans et industriels san-claudiens, ainsi que de leur sens du secret. Il faut attendre la 2e moitié du 20e siècle pour que des machines similaires soient produites de manière industrielle, par des sociétés allemandes et italiennes.
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
Documents figurés
-
Collection particulière : Exposition Pipes et Diamants, Saint-Claude

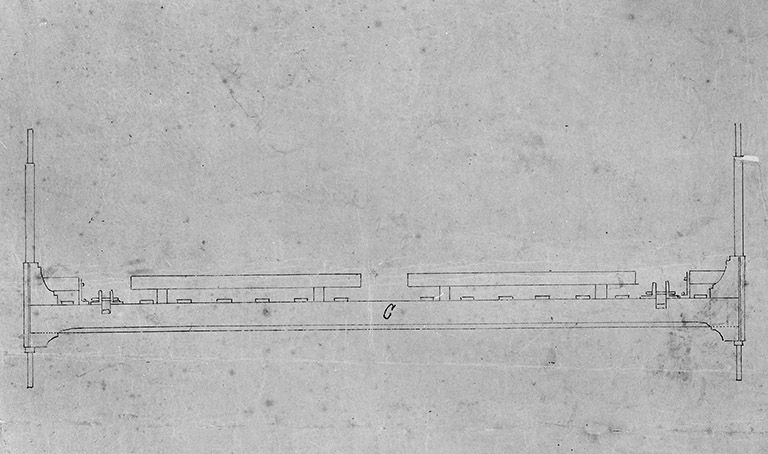

Elévation de la face latérale gauche : détail de la partie centrale du plan. Dessin sur calque (plume) collé sur papier, s.d. [2e moitié 19e siècle ?], sans échelle [échelle approximative 1:10]. Les 2 grands cercles signalent les moyeux en fonte de la partie supérieure, qui peut s'incliner vers l'avant ou l'arrière. En bas à droite, pédale permettant de baisser le palpeur.
-
Collection particulière : Exposition Pipes et Diamants, Saint-Claude

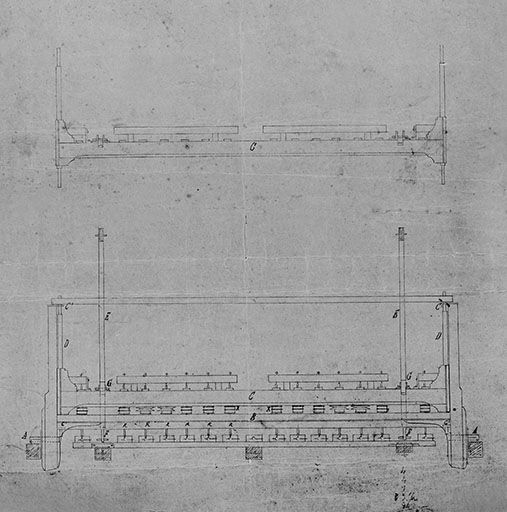

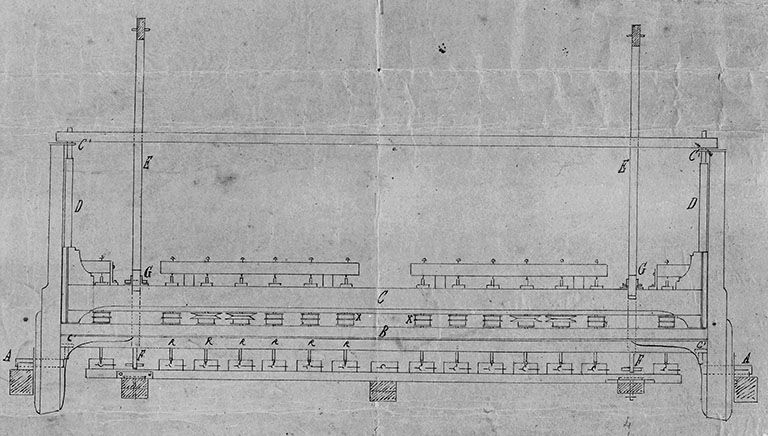

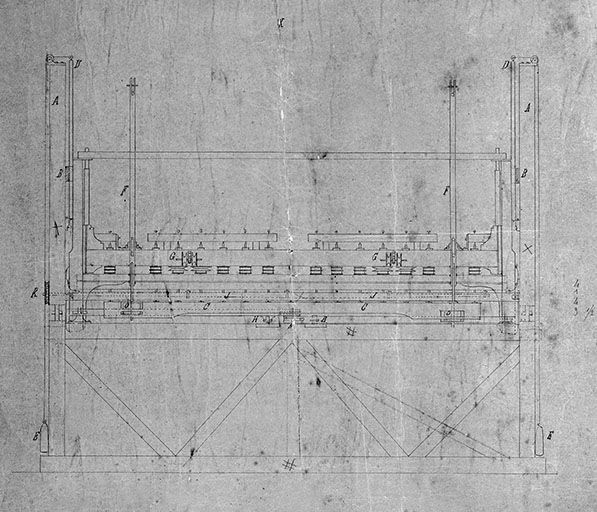

Elévation de la face postérieure. Dessin sur calque (plume) collé sur papier, s.d. [2e moitié 19e siècle ?], sans échelle [échelle approximative 1:10].
-
Collection particulière : Exposition Pipes et Diamants, Saint-Claude
Elévation partielle de la face postérieure donnant les dessins du système d'entraînement des fraises et de fixation des ébauchons, et d'une partie du bâti mobile. Dessin sur calque (plume) collé sur papier, s.d. [2e moitié 19e siècle ?], sans échelle [échelle approximative 1:10].
-
Collection particulière : Exposition Pipes et Diamants, Saint-Claude

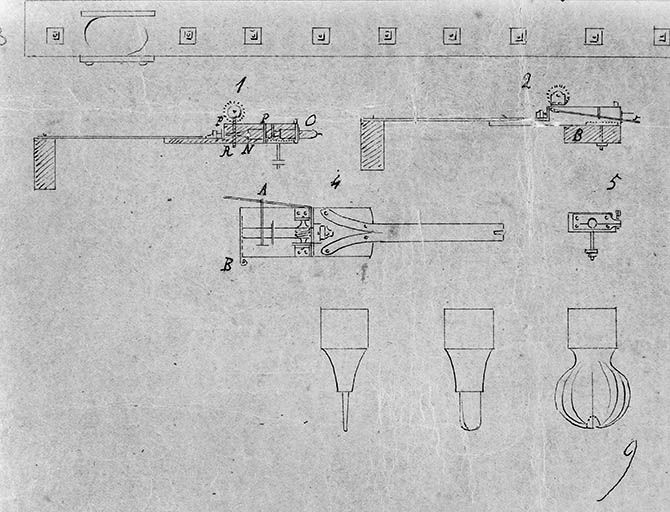

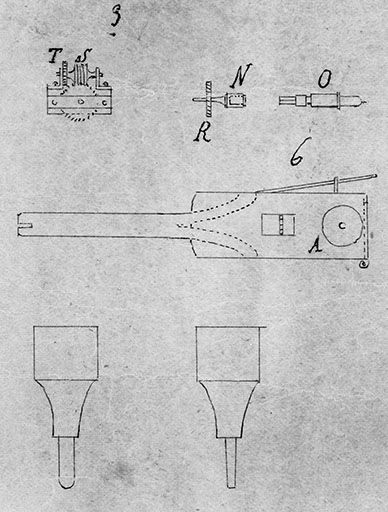

Dessins de détails [partie gauche du plan] : engrenages, système de rotation des supports d'ébauchons, fraises. Dessin sur calque (plume) collé sur papier, s.d. [2e moitié 19e siècle ?], sans échelle [échelles multiples].
-
Collection particulière : Exposition Pipes et Diamants, Saint-Claude

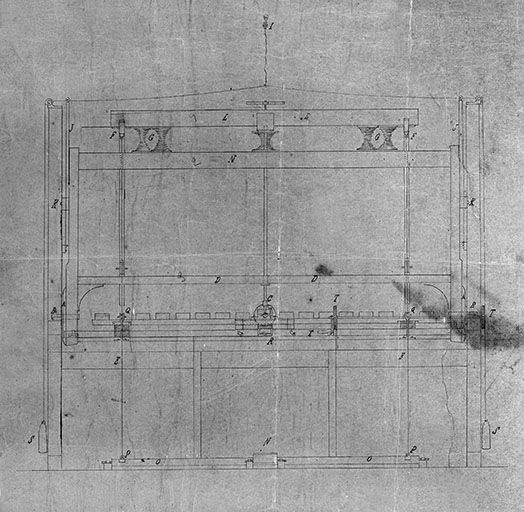

Elévation de la face antérieure. Dessin sur calque (plume) collé sur papier, s.d. [2e moitié 19e siècle ?], sans échelle [échelle approximative 1:10].
-
Collection particulière : Exposition Pipes et Diamants, Saint-Claude
Dessins de détails [partie droite du plan] : éléments du bâti, engrenages, système de rotation des supports d'ébauchons, fraises. Dessin sur calque (plume) collé sur papier, s.d. [2e moitié 19e siècle ?], sans échelle [échelles multiples].
-
Collection particulière : Exposition Pipes et Diamants, Saint-Claude

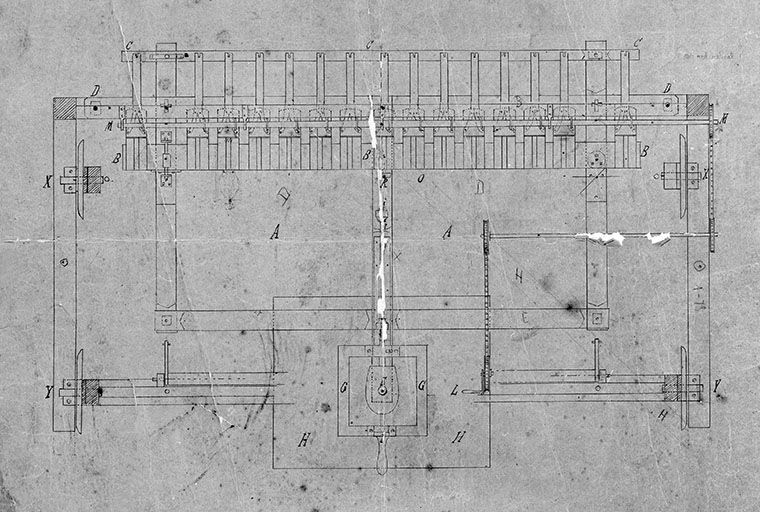

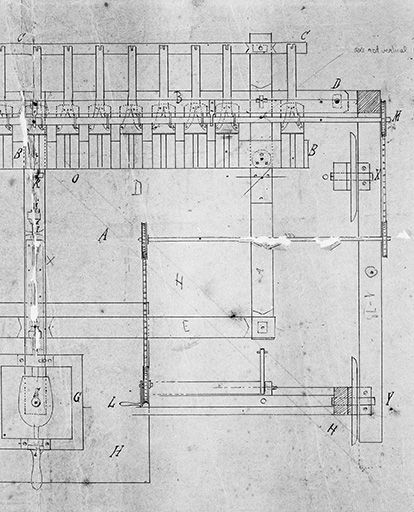

Plan de la machine. Dessin sur calque (plume) collé sur papier, s.d. [2e moitié 19e siècle ?], sans échelle [échelle approximative 1:10]. En bas à gauche, support du modèle ; à droite, système de renvoi par chaîne permettant la rotation du modèle et des ébauchons.
-
Collection particulière : Exposition Pipes et Diamants, Saint-Claude

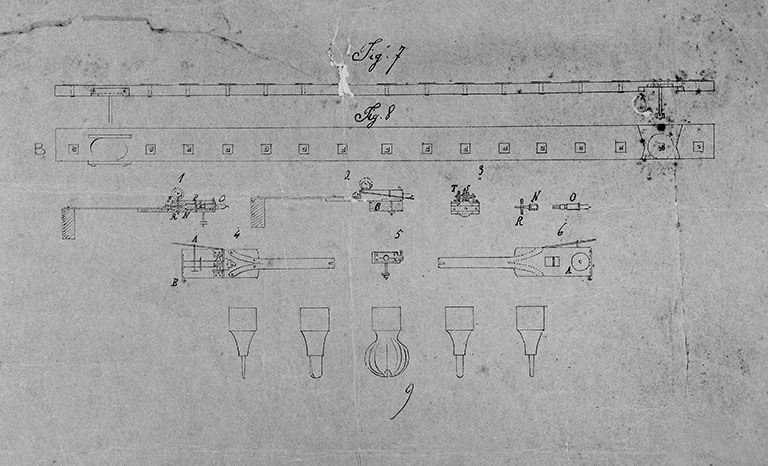

Dessins de détails : éléments du bâti, engrenages, système de rotation des supports d'ébauchons, fraises. Dessin sur calque (plume) collé sur papier, s.d. [2e moitié 19e siècle ?], sans échelle [échelles multiples].
-
Collection particulière : Exposition Pipes et Diamants, Saint-Claude

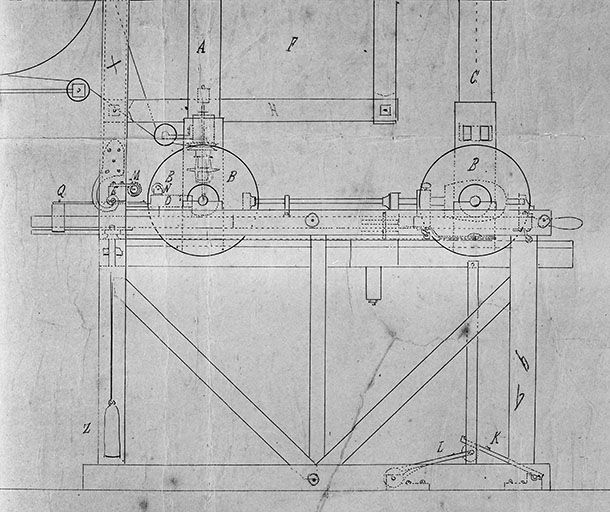

Elévation de la face latérale droite : détail de la partie centrale du plan. Dessin sur calque (plume) collé sur papier, s.d. [2e moitié 19e siècle ?], sans échelle [échelle approximative 1:10]. Les 2 grands cercles signalent les moyeux en fonte de la partie supérieure, qui peut s'incliner vers l'avant ou l'arrière ; les 2 petits (en A) sont les roues dentées du système permettant la rotation du modèle et des ébauchons.
-
Collection particulière : Exposition Pipes et Diamants, Saint-Claude
Elévation partielle de la face postérieure : détail du plan montrant une partie du bâti mobile. Dessin sur calque (plume) collé sur papier, s.d. [2e moitié 19e siècle ?], sans échelle [échelle approximative 1:10].
-
Collection particulière : Exposition Pipes et Diamants, Saint-Claude

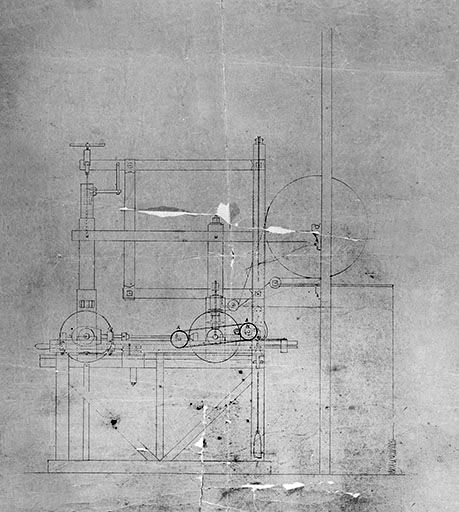

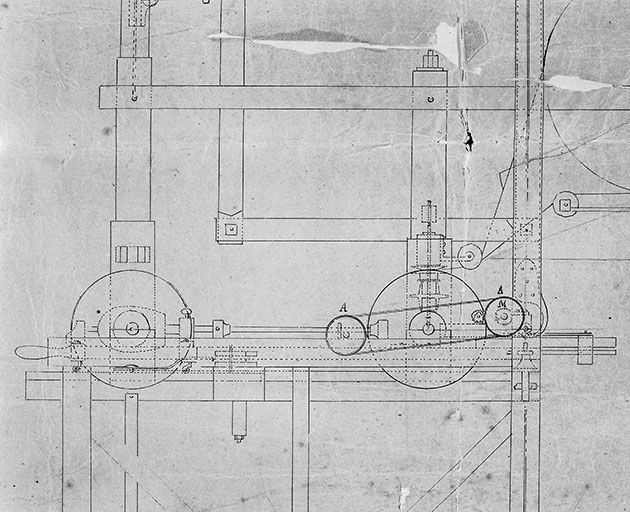

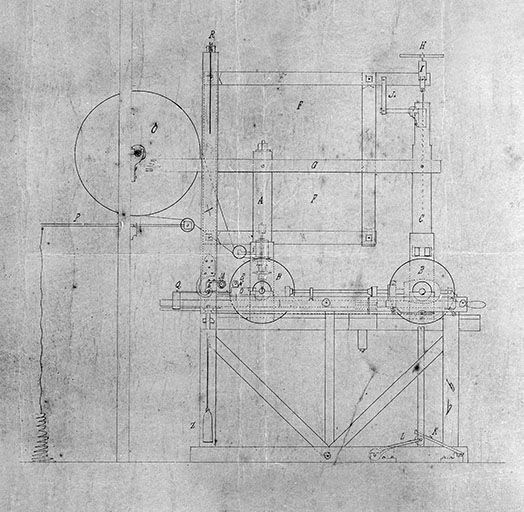

Elévation de la face latérale droite. Dessin sur calque (plume) collé sur papier, s.d. [2e moitié 19e siècle ?], sans échelle [échelle approximative 1:10]. Le grand cercle à droite signale une poulie du système moteur, aujourd'hui disparue.
-
Collection particulière : Exposition Pipes et Diamants, Saint-Claude

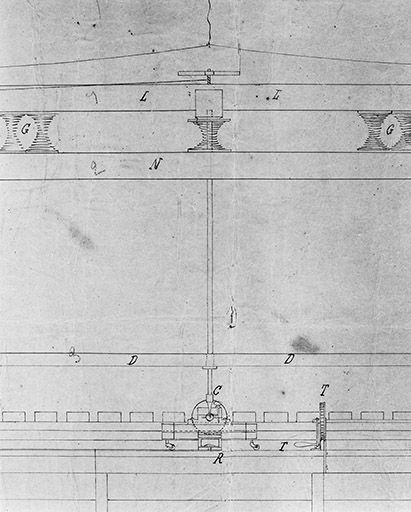

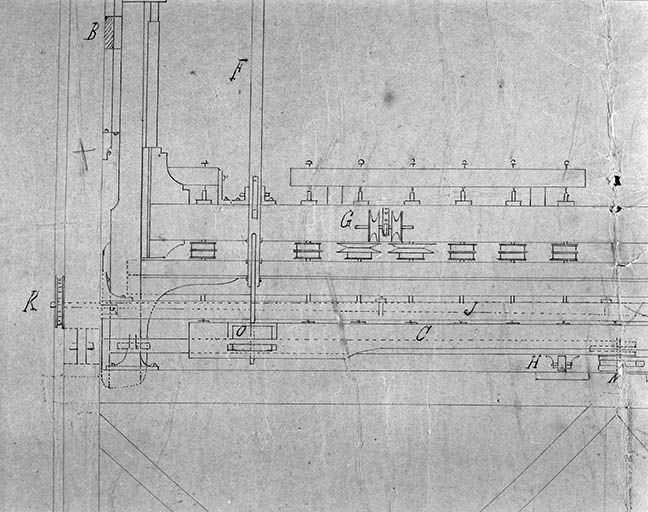

Elévation de la face antérieure : détail de la partie centrale du plan. Dessin sur calque (plume) collé sur papier, s.d. [2e moitié 19e siècle ?], sans échelle [échelle approximative 1:10]. Support du modèle en R et palpeur en C.
-
