  • enquête thématique régionale, la voie ferrée Andelot - La Cluse
Œuvre étudiée
Auteur
Copyright
  • (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine

Dossier non géolocalisé

Localisation
  • Aire d'étude et canton la voie ferrée Andelot - La Cluse - Champagnole
  • Commune Champagnole
  • Adresse 13 avenue de la Gare
  • Emplacement dans l'édifice dans la gare de marchandises

Ces taquets d'arrêt sont équipés d'une serrure Bouré datée novembre 1962 (11 - 62) et vraisemblablement fabriquée dans l'Atelier - Magasin de Saint-Dizier, devenu Etablissement industriel Equipement. Créée en 1916, cette unité de la SNCF assure le stockage et l'expédition des pièces détachées utilisées pour la maintenance de l'infrastructure ferroviaire, ainsi que la confection et la réparation du matériel nécessaire (éclisses, crocodiles, avertisseurs sonores, serrures centrales, pédales électromagnétiques, répétiteurs, signalétique, etc.).

  • Période(s)
    • Principale : 3e quart 20e siècle
  • Dates
    • 1962
  • Lieu d'exécution
    Commune : Saint-Dizier
    Édifice ou site : Champagne-Ardenne, 52, Saint-Dizier
  • Auteur(s)
    • Auteur :
      Etablissement industriel Equipement SNCF de Saint-Dizier
      Etablissement industriel Equipement SNCF de Saint-Dizier

      Atelier-Magasin de la SNCF, devenu Etablissement industriel Equipement. Créé à Saint-Dizier (Haute-Marne) en 1916, il assure le stockage et l'expédition des pièces détachées utilisées pour la maintenance de l'infrastructure ferroviaire, ainsi que la confection et la réparation du matériel nécessaire (éclisses, crocodiles, avertisseurs sonores, serrures centrales, pédales électromagnétiques, répétiteurs, signalétique, etc.). Il a aussi fabriqué des appareils de voie, tâche actuellement dévolue à l'Atelier SNCF de Moulin-Neuf à Chambly (Oise).

      Cliquez pour effectuer une recherche sur cette personne.
      usine

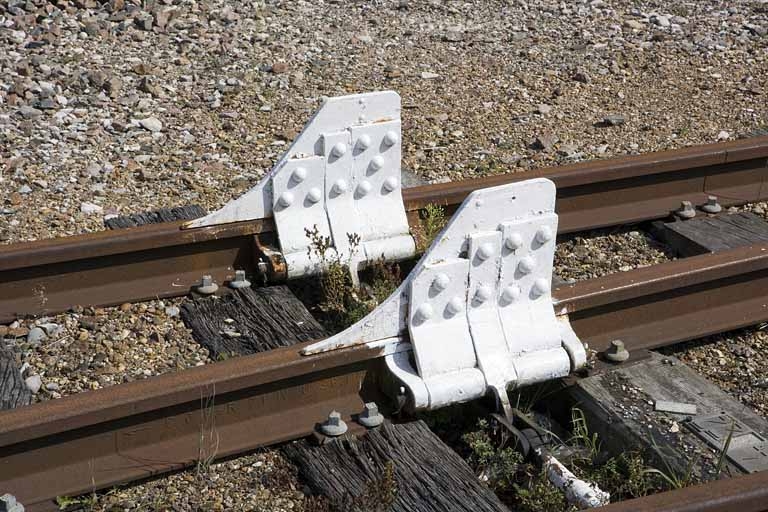

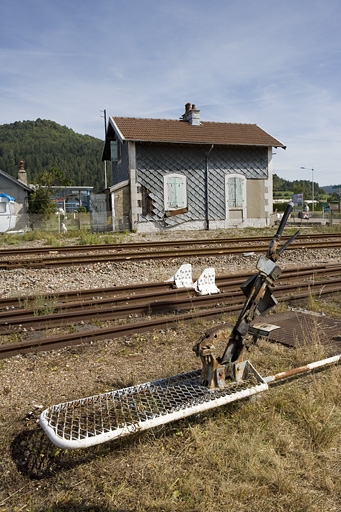

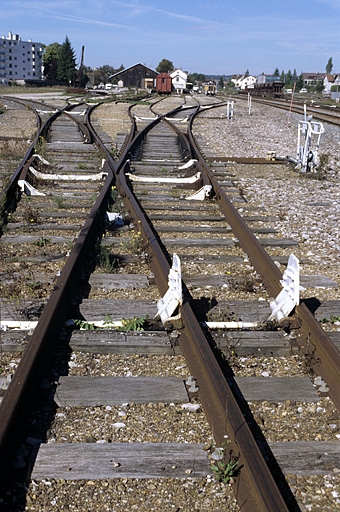

Un taquet d'arrêt sert à éviter que les wagons stationnés sur une voie de service ne puissent dériver sur la voie centrale et risquer d'y occasionner quelque accident. Les deux étudiés en gare de Champagnole sont situés à proximité de l'extrémité côté La Cluse et desservent les voies à l'ouest. Chacun se compose d'une plaque en forme d'aileron, mobile autour d'un axe horizontal. Lorsque le taquet est en position haute, la plaque se dresse verticalement sur la tête du rail et s'oppose au passage de la roue ; lorsqu'il est en position basse, elle repose sur la traverse. Les deux taquets sont rendus solidaires par une tringle, qui permet de les faire pivoter simultanément. Cette dernière est commandée, via un système de renvoi d'angle (avec"pince de homard") identique à celui des appareils de voie, par un levier manoeuvré à pied d'oeuvre. La manipulation du levier est sécurisée par une serrure en laiton qui empêche tout mouvement intempestif : sa clef ne peut être retirée de la serrure centrale, située dans le bureau de l'agent de circulation, qu'en fonction de la présence ou de l'absence d'autres clefs (c'est le système d'enclenchements par serrures Bouré).

  • Catégories
    patrimoine ferroviaire, industrie de construction mécanique et de petite métallurgie
  • Structures
    • au sol
    • à énergie humaine
  • Matériaux
    • fer
    • fonte de fer
    • acier
    • laiton
  • Inscriptions & marques
    • inscription concernant le fabricant, en relief, fondu, sur l'oeuvre
    • inscription concernant le propriétaire, en relief, fondu, sur l'oeuvre
    • date, en relief, fondu, sur l'oeuvre
    • inscription technique, sur partie rapportée
  • Précision inscriptions

    Inscription sur le levier de manoeuvre : SNCF. Inscriptions sur la serrure : SNCF / 8A / 11 - 62. Autres inscriptions, sur une plaque fixée sur le levier : W, sur deux plaques fixées sur la serrure : 5L3 [et] (1-2) 2bis.

  • État de conservation
    • en service
  • Statut de la propriété
    propriété d'un établissement public de l'Etat
Date(s) d'enquête : 2004; Date(s) de rédaction : 2008
(c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
Poupard Laurent
Poupard Laurent

Poupard, Laurent. Chercheur au service Inventaire et Patrimoine de la Région Bourgogne-Franche-Comté, 1987-

Cliquez pour effectuer une recherche sur cette personne.
Édifice

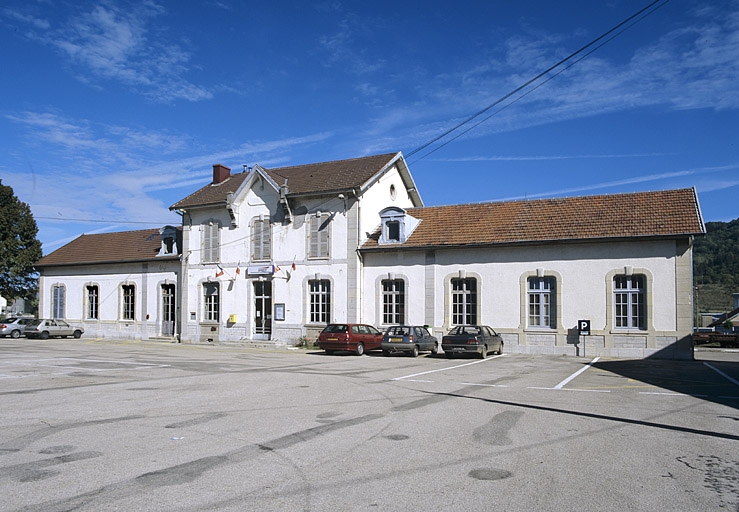

gare de Champagnole (voie ferrée Andelot - La Cluse)

gare de Champagnole (voie ferrée Andelot - La Cluse)

Commune : Champagnole
Adresse : 13 avenue de la Gare
