  • Aire d'étude et canton la voie ferrée Andelot - La Cluse - Saint-Claude
  • Commune Saint-Claude
  • Adresse place de la Gare
  • Emplacement dans l'édifice dans la remise ferroviaire

Ce sabot d'arrêt aurait été fabriqué dans le troisième quart du 20e siècle (par la société ManuLine de Thann, dans le Haut-Rhin ?). Il est utilisé comme cale anti-dérive afin d'immobiliser wagon ou locomotive.

  • Période(s)
    • Principale : 3e quart 20e siècle
  • Stade de création
    • oeuvre de série

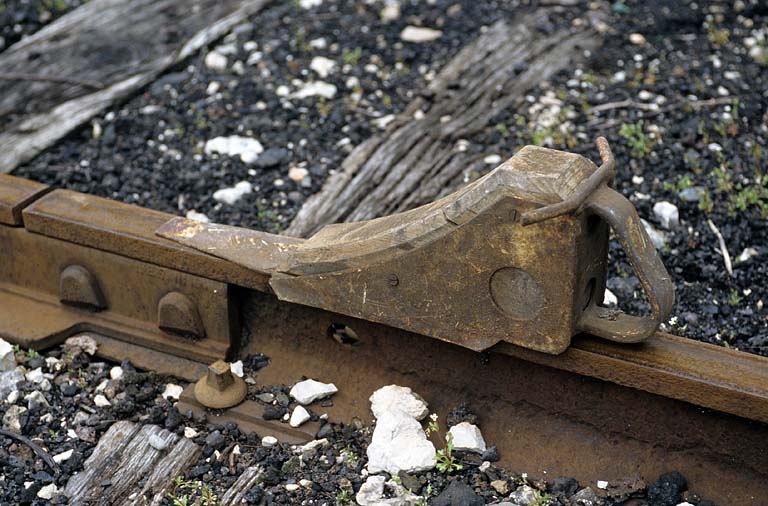

Le sabot d'arrêt se différencie d'une cale anti-dérive par sa poignée à l'arrière (la cale a une tige de préhension mobile). Il se compose d'un coin en bois vissé dans une coque métallique, destinée à s'emboîter sur le rail (sur lequel elle peut glisser) et qui se prolonge vers l'avant par une languette : la roue monte sur la languette et vient s'appuyer sur le coin, qui la bloque. Le sabot d'enrayage utilisé dans les triages par gravité est bien plus gros et lourd (7 kg) que cette cale afin de résister à la force exercée par la roue et à l'échauffement induit.

  • Catégories
    patrimoine ferroviaire, industrie de construction mécanique et de petite métallurgie
  • Matériaux
    • fer
    • bois
  • Précision dimensions

    h = 16 ; l = 57 ; la = 16

  • État de conservation
    • en service
  • Statut de la propriété
    propriété d'un établissement public de l'Etat
Date(s) d'enquête : 2004; Date(s) de rédaction : 2008
