Yves Sancey, photographe. Direction régionale des Affaires culturelles de Franche-Comté puis Région Bourgogne-Franche-Comté, Service Inventaire et Patrimoine. 1973-2013
- enquête thématique régionale, la voie ferrée Andelot - La Cluse
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
Dossier non géolocalisé
-
Aire d'étude et canton
la voie ferrée Andelot - La Cluse
-
Commune
Jura
-
Emplacement dans l'édifice
sur la plate-forme sous les rails
-
Dénominationstraverse de chemin de fer
Les traverses en bois en place datent de la seconde moitié du 20e siècle. A l'origine du chemin de fer, les constructeurs ont hésité quant à la composition de la voie : rails métalliques ou en bois, fixés sur des dés de pierre ou des pièces de bois, elles-même disposées dans le sens des rails (longrines) ou perpendiculairement. Le système qui l'a emporté, et qui est le plus répandu, est celui des traverses en bois perpendiculaires, bien que la faible longévité de ce matériau ait encouragé la recherche de solutions alternatives (traverses métalliques, en béton, etc.). En 1912, sur la section de voie Morez - Saint-Claude, les coupons de rail Vignole modèle P.M.-A. (en acier, 12 m de longueur et 39, 25 kg par mètre courant) sont supportés par des traverses en chêne créosoté, au nombre de 14 à 17 par rail suivant la déclivité (soit une tout les 70 à 85 cm). La voie ferrée Andelot - La Cluse constitue actuellement une sorte de conservatoire où sont représentés plusieurs de ces systèmes.
-
Période(s)
- Principale : 2e moitié 20e siècle
-
Stade de création
- oeuvre de série

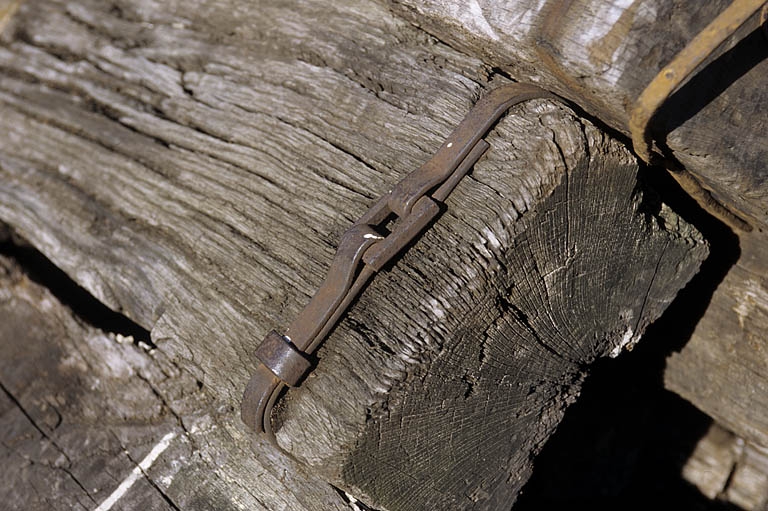

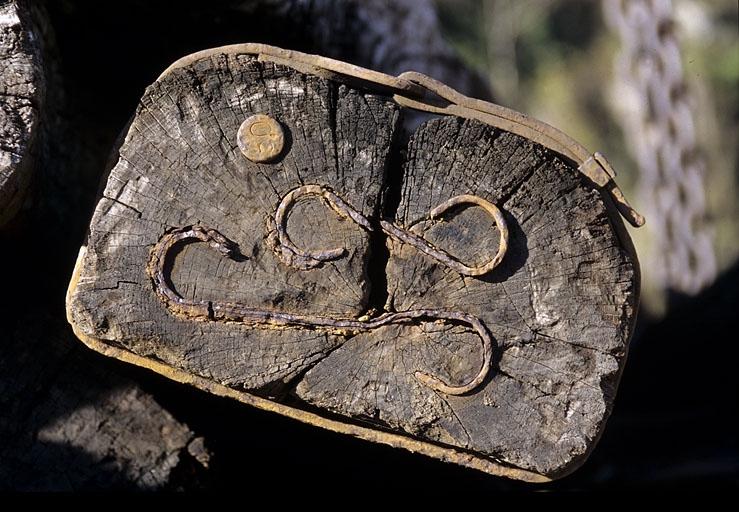

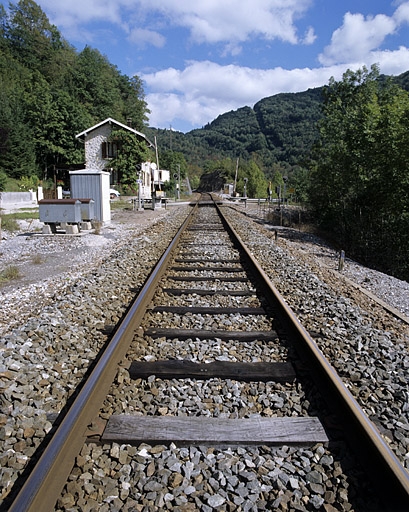

Placées perpendiculairement à la voie, les traverses transmettent au ballast la charge des rails, dont elles maintiennent l'écartement (1, 437 m pour des traverses en bois) et l'inclinaison (au 1/20e, vers l'intérieur). Le travelage actuel varie de 1500 à 2000 traverses par kilomètre (soit une traverse tous les 50 à 70 cm), autorisant la circulation de véhicules ayant jusqu'à 20 à 22 t de charge par essieu ; le travelage standard SNCF est de 1666 traverses au km (une tous les 60 cm). Les traverses SNCF en bois font généralement 260 cm de long sur 25 cm de large et 15 cm d'épaisseur. Leur partie supérieure est entaillée aux endroits où seront fixés les rails : cette zone, qui porte le nom de table de sabotage, présente l'inclinaison requise pour le rail. Le bois retenu est, de préférence, un bois dur (chêne, hêtre, robinier ou bois exotique) mais le charme, l'orme, le chataîgnier et le pin ont pu être utilisés. Flexibles et simples de mise en oeuvre, les traverses bois ont cependant une durée de vie réduite (20 à 30 ans) car elles pourrissent, d'où leur traitement chimique (généralement à la créosote, par imprégnation sous vide). Elles sont aussi susceptibles de se fendre, notamment aux extrémités : elles sont alors renforcées, à l'origine par des boulons et des esses, ensuite par des frettes et fils métalliques (suivant divers systèmes : Delors 1939, Durrenberger 1956, Fassetta 1971). Elles présentent souvent plusieurs clous dont la tête porte des inscriptions, chiffres ou lettres : année de confection (tête carrée), identification de l'établissement de fabrication (lettres), écartement de la voie (tête ronde), identification du bois et de son traitement...
-
Catégoriespatrimoine ferroviaire, charpente
-
Matériaux
- bois
-
Précision dimensions
dimensions habituelles à la SNCF : l = 260, la = 25, h = 15
-
État de conservation
- en service
-
Statut de la propriétépropriété d'un établissement public de l'Etat
