Pierre-Marie Barbe-Richaud, photographe. Région Bourgogne-Franche-Comté, Service Inventaire et Patrimoine, 2008-
Dossier d’œuvre objet IM71004929
| Réalisé par
- enquête thématique régionale, salles de spectacle de Bourgogne-Franche-Comté
appareil de projection Cinemeccanica Victoria 5,
salle des fêtes puis cinéma Action Palace
Œuvre étudiée
Auteur
Copyright
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
Dossier non géolocalisé
Localisation
-
Aire d'étude et canton
Bourgogne-Franche-Comté - Chauffailles
-
Commune
Chauffailles
-
Adresse
50 rue Centrale
-
Emplacement dans l'édifice
dans la cabine de projection
-
Dénominationsappareil de projection
-
AppellationsCinemeccanica Victoria 5
-
Parties constituantes non étudiéesredresseur
Cet appareil de projection Victoria 5 a vraisemblablement été fabriqué dans le quatrième quart du 20e siècle, par la société Cinemeccanica de Milan (il a été remplacé en 2011 par un projecteur numérique Barco DP2K-12C). Fondée en 1920 à Milan, Cinemeccanica se consacre à partir de 1924 à la fabrication des appareils cinématographiques et réalise en 1929 son premier projecteur sonore (Victoria 2). Elle sort en 1961 son projecteur bi-format Victoria 8 (adapté aux films 35 et 70 mm), en 1975 le Victoria 5 (projecteur 35 mm économique) et, associée au belge Barco, passe au numérique en 2004 (projecteur D-CineStar DP60 en 2005). L'appareil est accompagné d'un enrouleur-dérouleur de film IDEF et d'un redresseur de la société Industria Raddrizzatori Elettromeccanici (IREM), créée en 1947 près de Turin par Celso, inventeur du premier redresseur électromécanique pour les arcs à charbon (utilisés lors des projections cinématographiques).
-
Période(s)
- Principale : 4e quart 20e siècle
-
Auteur(s)
-
Auteur :
Cinemeccanica (1920 - )fabricantCinemeccanicaCliquez pour effectuer une recherche sur cette personne.
Cinemeccanica S.p.A. Société italienne fondée en 1920 à Milan et se spécialisant dès 1924 dans la fabrication du matériel cinématographique : modèles Victoria 1 en 1920, 2 (sonore) en 1929, 8 (bi-format 35 et 70 mm) en 1961, 5 (35 mm économique) en 1975. Elle crée en 1995 Cinemeccanica France SA et, associée au Belge Barco, passe au numérique en 2004 (projecteur D-CineStar DP60 en 2005). L'entreprise est en 2023 basée à Caleppio di Settala (Via Enrico Fermi).
(Source : https://www.encyclopedia.com/books/politics-and-business-magazines/cinemeccanica-spa)
-
Auteur :
IREM (1947 - )fabricantIREMCliquez pour effectuer une recherche sur cette personne.
IREM (Industria Raddrizzatori Elettromeccanici). Entreprise fondée en 1947 à Sant'Antonino di Susa (Italie), lorsque Mario Celso réalise le premier redresseur électromécanique pour les arcs à charbon (utilisés lors des projections cinématographiques). Par la suite, la production est élargie aux régulateurs de tension, turbines hydroélectriques, etc.
(Source : https://www.irem.it/fr/societe/)
-
Auteur :

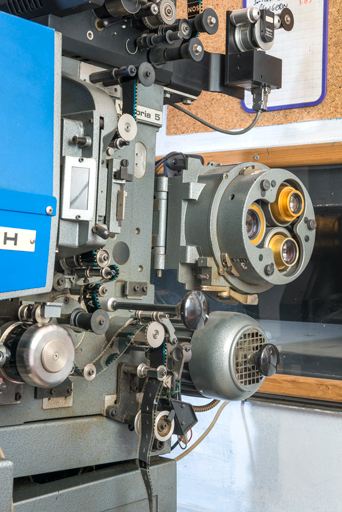

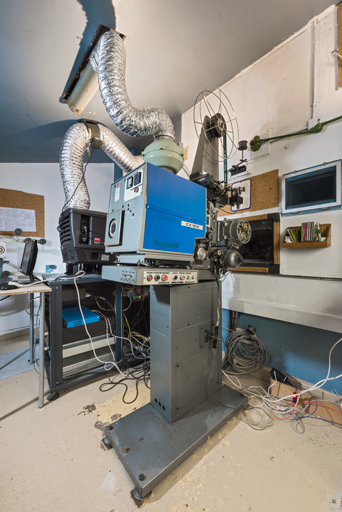

Le projecteur de cabine, sur pied, pour film 35 mm est réalisé en métal (acier et alliages divers) mais il fait aussi appel au cuivre, au caoutchouc, etc. Il est composé d'une lanterne électrique Cinemeccanica CX 16H (n° 84689) à lampe au xenon (avec ampèremètre gradué de 0 à 100 et compteur horaire), d'un bloc de projection avec tourelle à trois objectifs et moteur OEM (Milan), et d'un système sonore Dolby Stéréo (Digital Soundhead cat. n° 700). L'alimentation électrique est assurée par un redresseur à silicium IREM type N3-X75DM.
-
Matériaux
- acier
- alliage spécial
- cuivre
- caoutchouc
- verre
-
Précision dimensions
Dimensions approximatives (en cm) du projecteur : h = 220 (avec bobine de d = 45, 200 sans), la = 103, pr = 40. Dimensions approximatives du redresseur : h = 84, la = 33, pr = 46.
-
Inscriptions & marques
- inscription concernant le fabricant
- inscription concernant le lieu d'exécution
- logotype
- plaque signalétique
-
Précision inscriptions
Plaques rivées sur les modules du projecteur. Sur la lanterne : CINEMECCANICA / MILANO (avec pour logotype une came en forme de croix de Malte) / CX16H / 84689 [et] CX 16H. Sur le bloc de projection : Victoria 5. Sur le moteur : O.E.M. - MUGGIO (MI) / MOTORE ASINCRONO TRIFASE / TIPO 10.84 N [-] HZ 50 / Giri 716 C. 0,10 / V 230/400 / A 1.9/[?]. Plaque rivée sur le redresseur : IREM / 10050 S. ANTONINO (TORINO) ITALY / RADDRIZZATORE AL SILICIO / RECTIFIER POWER SUPPLY / TIPO/MODEL N3-X75DMC / ENTRATA/INPUT / VOLTS 220-380 / FASI-PHASES 3 / Hz. - CYCLES 50 / KVA 4 / USCITA-OUTPUT / VOLTS 22-32 / AMPS 45-75 / Volt a vuoto / no-loads Volts 78 / Matricola-Serial N. 54035 / MADE IN ITALY. Etiquette collée sur l'enrouleur-dérouleur : IDEF.
-
Statut de la propriétépropriété d'une association
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
Date(s) d'enquête :
2025;
Date(s) de rédaction :
2025
(c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
Poupard Laurent
Cliquez pour effectuer une recherche sur cette personne.
Poupard Laurent
Poupard, Laurent. Chercheur au service Inventaire et Patrimoine de la Région Bourgogne-Franche-Comté, 1987-
Édifice

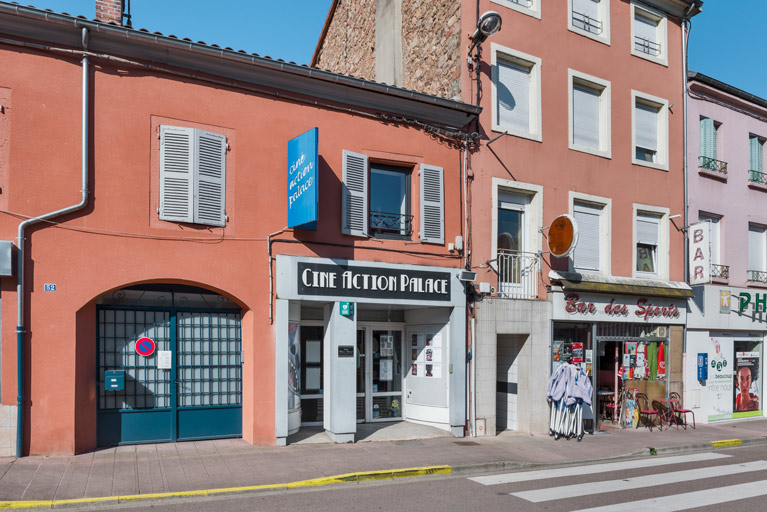

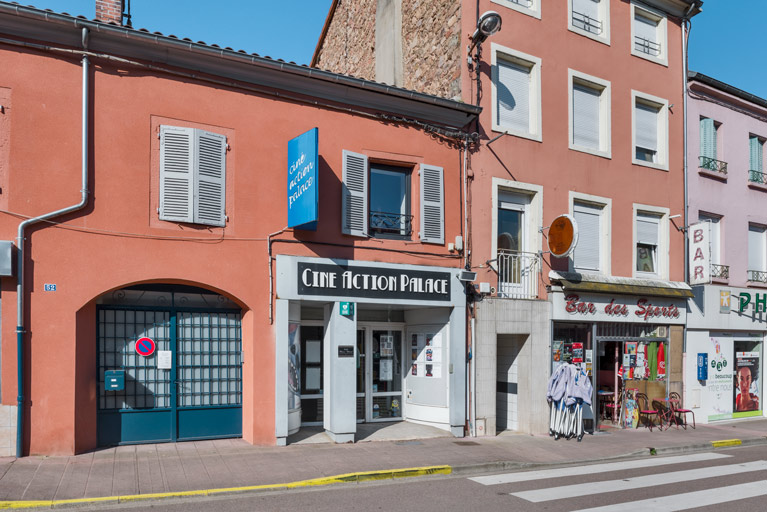

salle des fêtes puis cinéma Action Palace
