Dossier d’œuvre architecture IA21005507
| Réalisé par
;
- enquête thématique régionale, Saône navigable en Bourgogne-Franche-Comté (la)
barrage supérieur d'Heuilley
Œuvre étudiée
Auteur
Copyright
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
Dossier non géolocalisé
Localisation
-
Aire d'étude et canton
Bourgogne-Franche-Comté
-
Hydrographies
Saône
-
Commune
Heuilley-sur-Saône
-
Lieu-dit
Ile de Fley
-
Cadastre
domaine public
-
Dénominationsbarrage mobile
-
Dossier dont ce dossier est partie constituante
-
Parties constituantes non étudiéescentrale hydroélectrique
A Heuilley, la Saône se divise en 2 bras séparés par l'ile de Fley et le barrage se compose de deux parties distinctes : le barrage supérieur (placé dans le bras gauche de la Saône) et le barrage inférieur (situé près de l’extrémité aval du bras droit de la Saône et au niveau de l'entrée de la dérivation).

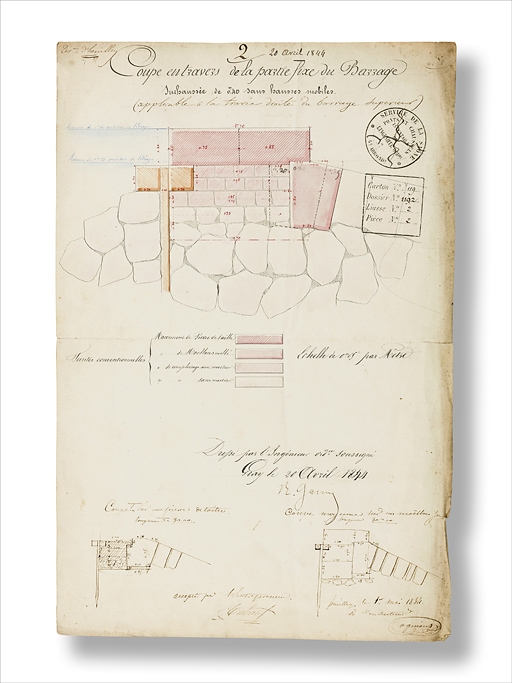

Au premier barrage supérieur fixe, construit pendant les premiers travaux d'aménagements du début du 19e siècle, a succédé un barrage mobile à aiguilles en bois, à la fin du 19e siècle. Le projet définitif des travaux d'exhaussement et de transformation du barrage d'Heuilley, établi le 5 avril 1880, précise que la retenue sera exhaussée de 0.4 m et que le nouveau barrage, conçu selon le système Poirée (fermettes et aiguilles), sera construit à 60 mètres en amont du précédent. Le Plan des lieux dressé par le conducteur des Ponts et Chaussées le 24 juin 1880 (et visé par Variot) indique la localisation de l'ancien barrage fixe et celle du nouveau à construire, ainsi que celle de la maison du barragiste et du magasin à aiguilles, sur l'île de Fley, qui ont donc été construits à cette même période (12 S1 a 33). Le procès-verbal de réception définitive des travaux d'exhaussement et de transformation du barrage date du 15 septembre 1883.
Comme la plupart des barrages mobiles sur la Saône, il a été automatisé et les aiguilles ont été remplacées par des vérins hydrauliques.
-
Période(s)
- Principale : 2e quart 19e siècle, 4e quart 19e siècle
-
Dates
- 1883, daté par source
-
Auteur(s)
-
Auteur :
Variot ClaudeVariot ClaudeCliquez pour effectuer une recherche sur cette personne.
Variot. Conducteur puis ingénieur ordinaire des Ponts et Chaussées attaché au service de la navigation de la Saône. En retraite en 1905.
-
Auteur :

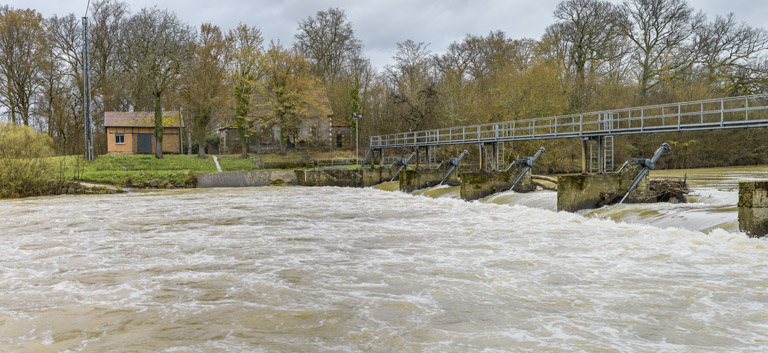

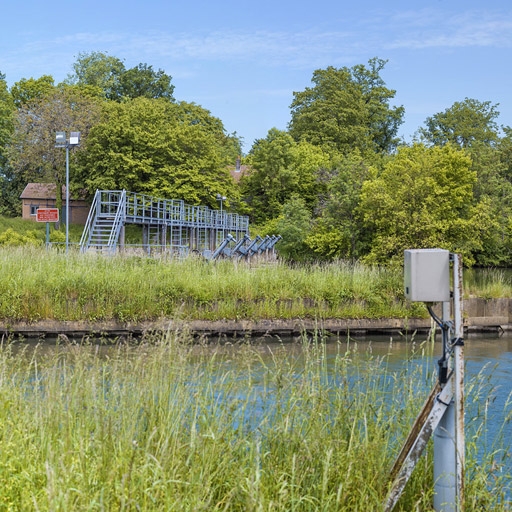

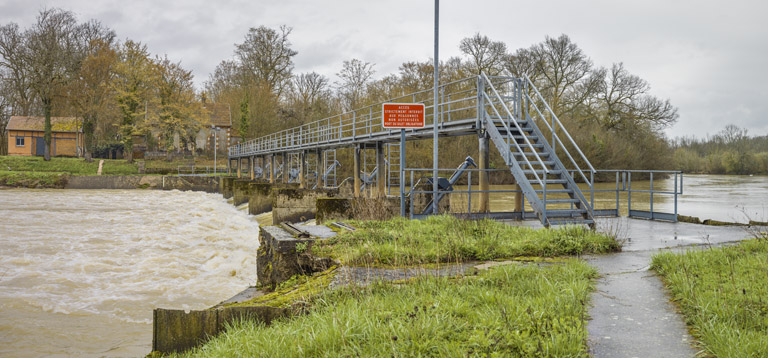

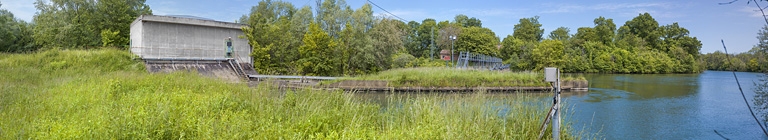

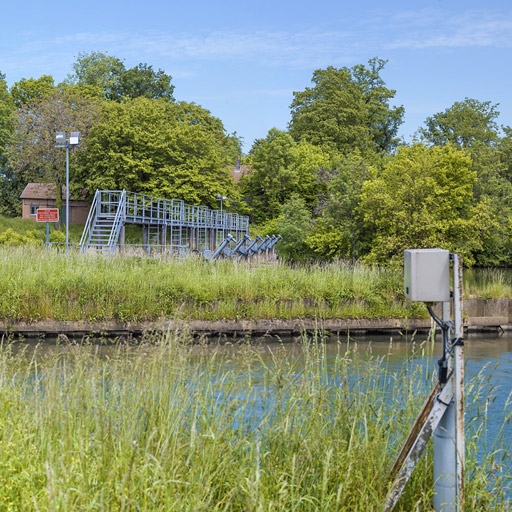

Ce barrage coupe le cours de la Saône entre sa confluence avec l'Ognon (située juste en aval) et l'île de Fley. Il est constitué de 6 vérins hydrauliques et surmonté d'une passerelle en métal. Une centrale hydroélectrique en béton est située à proximité, en rive gauche.
-
Murs
- béton
- calcaire
-
Statut de la propriétépropriété d'un établissement public de l'Etat
-
Référence PatriarchePOP : versé le 12/06/2024
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c)CD21/F.PETOT/2020
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
-
VNF-direction territoriale Rhône Saône ; subdivision de Gray : non coté

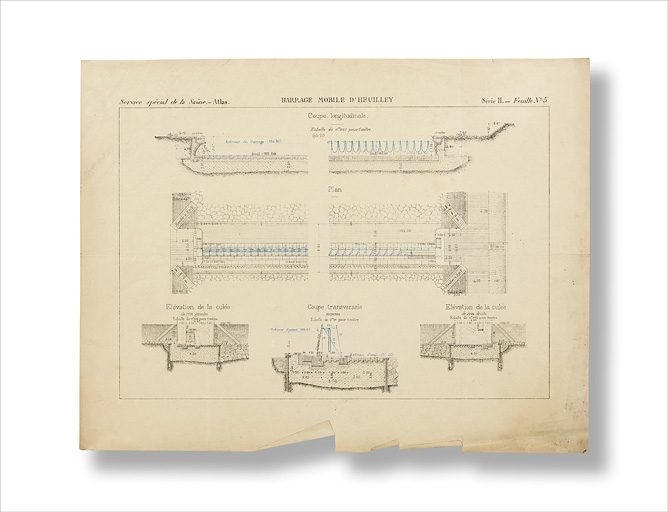

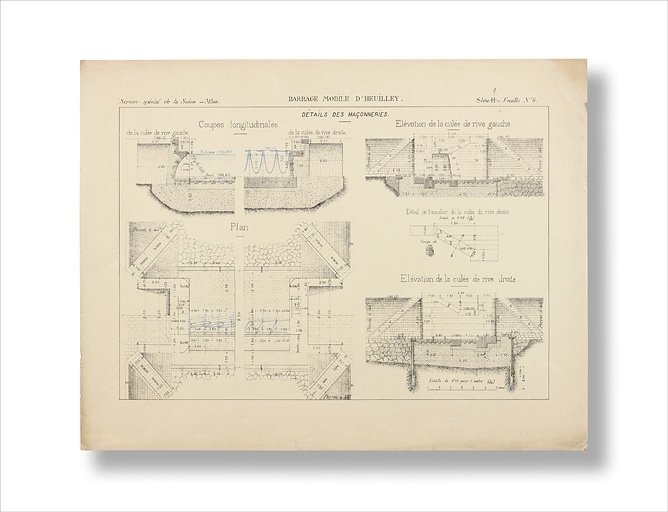

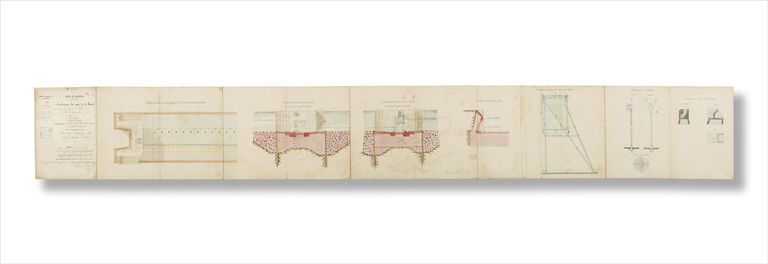

"Amélioration du cours de la Saône entre Port-sur-Saône et Lyon (Loi du 24 mars 1874). Avant-Projet des travaux à exécuter entre Apremont et Auxonne sur 40 kilomètres de longueur. Détails types des Barrages mobiles projetés à Heuilley et à Poncey." Plan, coupe et élévation. Signé de l'ingéneiur Variot et daté du 30 octobre 1878.@"Amélioration du cours de la Saône entre Port-sur-Saône et Lyon (Loi du 24 mars 1874). Avant-Projet des travaux à exécuter entre Apremont et Auxonne sur 40 kilomètres de longueur. Détails types des Barrages mobiles projetés à Heuilley et à Poncey." Plan, coupe et élévation. Signé de l'ingéneiur Variot et daté du 30 octobre 1878. Document aquarellé ; 11 feuilles ; 231 x 31 cm.VNF-direction territoriale Rhône Saône ; subdivision de Gray. non coté.
Documents d'archives
-
VNF-direction territoriale Rhône-Saône ; subdivision de Gray
VNF-direction territoriale Rhône-Saône ; subdivision de Gray. Dossier Barrage d'Heuilley, 23 mai 1838 -1881. Plans, coupes, états d'achèvement, profils, devis et cahiers des charges.
-
Archives départementales de la Côte-d'Or, Dijon : 12 S 1 a 33
Archives départementales de la Côte-d'Or : 12 S 1 a 33. Heuilley-sur-Saône. Dérivation et barrages. 1846-1909. Projet définitif des travaux d'exhaussement et de transformation du barrage d'Heuilley, 5 avril 1880.
-
Archives départementales de la Côte-d'Or, Dijon : 12 S1 a 5
Archives départementales de la Côte-d'Or, Dijon : 12 S1 a 5. Barrages. 1836-1934.
