Poupard, Laurent. Chercheur au service Inventaire et Patrimoine de la Région Bourgogne-Franche-Comté, 1987-
Dossier d’œuvre architecture IA25001070
| Réalisé par
;
- patrimoine industriel, patrimoine industriel du Doubs
centrale hydroélectrique de la Prétière
Œuvre étudiée
Auteur
-
Sancey YvesSancey YvesCliquez pour effectuer une recherche sur cette personne.
Sancey, Yves. Photographe. Direction régionale des Affaires culturelles de Franche-Comté puis Région Bourgogne-Franche-Comté, Service Inventaire et Patrimoine. 1973-2013.
Copyright
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
Dossier non géolocalisé
Localisation
-
Aire d'étude et canton
Pays de Montbéliard (le) - L'Isle-sur-le-Doubs
-
Hydrographies
bief de dérivation du Doubs
-
Commune
La Prétière
-
Lieu-dit
aux Fouroux
-
Cadastre
2013
B
111-114
-
Précisions
oeuvre située en partie sur la commune Blussangeaux
-
Dénominationscentrale hydroélectrique
-
Appellationscentrale du Châtelot
-
Parties constituantes non étudiéeslogement, barrage, vanne, passerelle, garage, salle des machines, machine énergétique, galerie maçonnée, bief de dérivation, atelier de réparation, entrepôt industriel

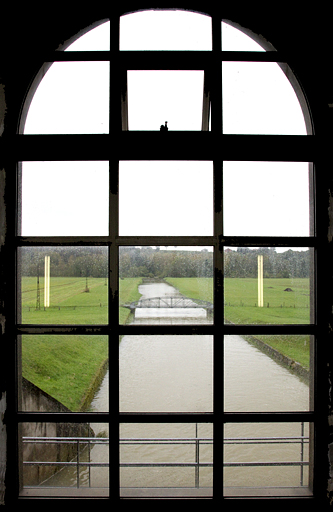

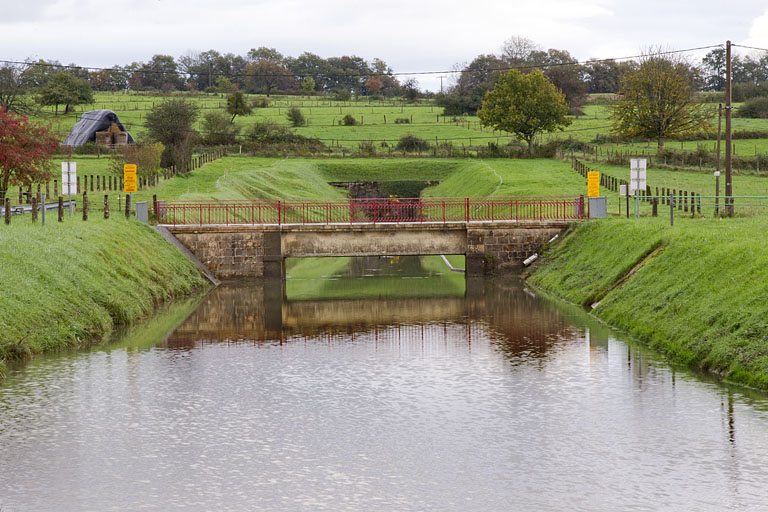

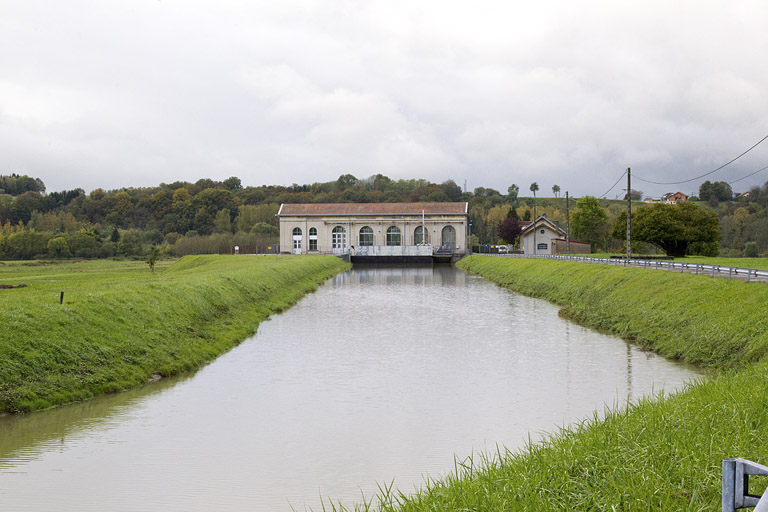

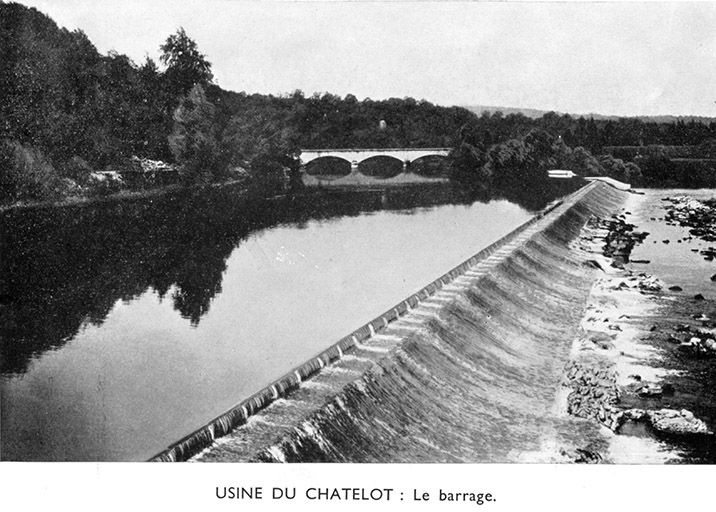

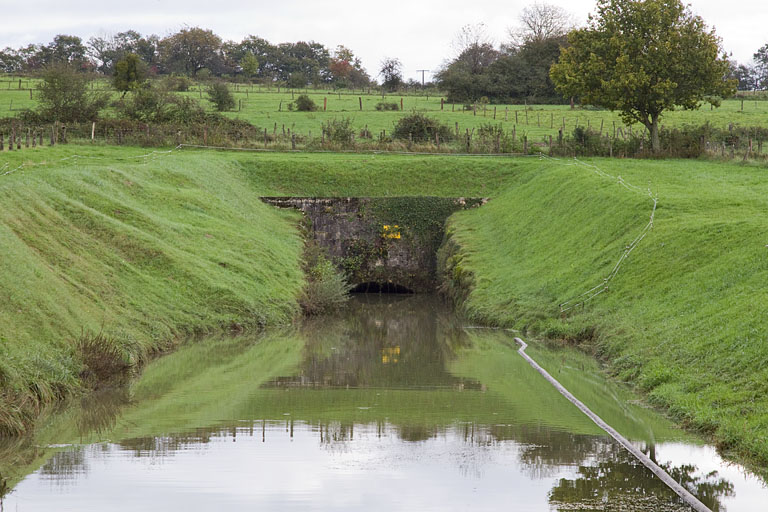

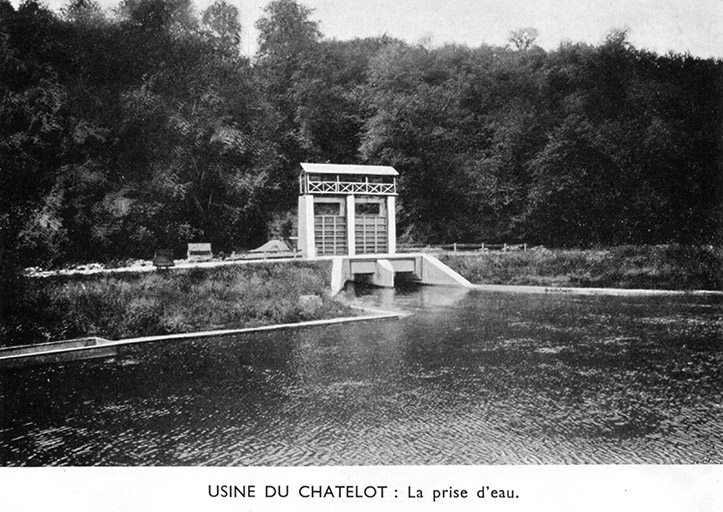

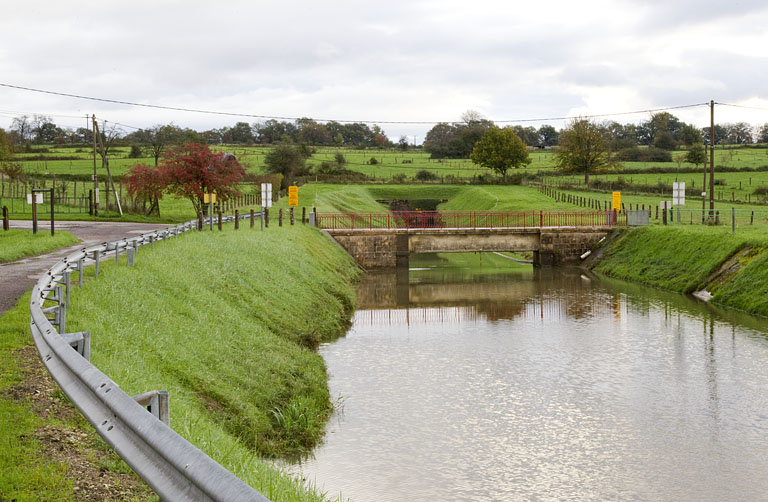

Par courrier du 7 mars 1912, la société électrique de Belchamp demande la concession d’une chute d’eau sur le Doubs, à 16 km en aval de son usine hydroélectrique de Voujeaucourt (IA25000923). Amorcés en 1914 (date portée), les travaux d’aménagement sont interrompus par la Guerre et ne seront achevés qu’en 1918. Ils consistent à « couper » un méandre du Doubs par un bief d’amenée sur lequel sera disposée la centrale électrique. La prise d’eau est située sur la rive droite du Doubs (commune de Blussangeaux), au niveau de l’ancien barrage du moulin du Châtelot. Ce dernier avait été établi en vertu d’une autorisation accordée le 30 décembre 1729 sur un bras du Doubs. Le canal d’amenée, situé sur les communes de Colombier-Châtelot (actuellement Saint-Maurice-Colombier) et de la Prétière, se compose d’un tunnel de 600 m et d’une partie à ciel ouvert de 477 m. Après avoir été turbinées dans la centrale, les eaux sont rendues à la rivière du Doubs à la sortie du canal de fuite rectiligne de 550 m de longueur. Accordée à titre provisoire en 1913, l’autorisation de construction est officiellement attribuée le 1er septembre 1917 « dans l’intérêt de la Défense nationale ». L’usine hydroélectrique dispose d’une chute de 6 m en eaux moyennes. La centrale du Châtelot est donc mise en service en 1918, mais n’atteint sa puissance maximale brute - soit 2 357 kW - qu’en 1923. Elle est équipée de trois groupes, composés de turbines doubles, de type Francis et de marque Goulut-Borne (Luxeuil-les-Bains) pour deux d’entre elles, d’une puissance de 475 kW chacune, couplées à trois alternateurs SACM (Société Alsacienne de Construction Mécanique, Belfort). Enfin, une petite turbine à axe vertical de 55 kW, sert à « actionner une dynamo assurant l’excitation des alternateurs ». Un groupe convertisseur auxiliaire de 55 kW complète l’équipement. La matrice cadastrale signale l’agrandissement de « l’usine électrique » en 1921 (annexe, logement ?), puis de nouveau en 1931 avec une « sous-station aérienne ». L’établissement entre en 1929 dans le giron de la Société des Forces motrices du Refrain, suite à la fusion avec la société électrique de Belchamp. Elle dispose d’une concession d’Etat à partir de septembre 1932. A cette époque, la puissance normale brute est de 1 200 kW, soit 840 kW de puissance normale disponible.
-
Période(s)
- Principale : 1er quart 20e siècle , daté par source, daté par tradition orale
-
Dates
- 1914, porte la date
-
Auteur(s)
-
Auteur :
maître d'oeuvre inconnumaître d'oeuvre inconnuCliquez pour effectuer une recherche sur cette personne.
-
Auteur :

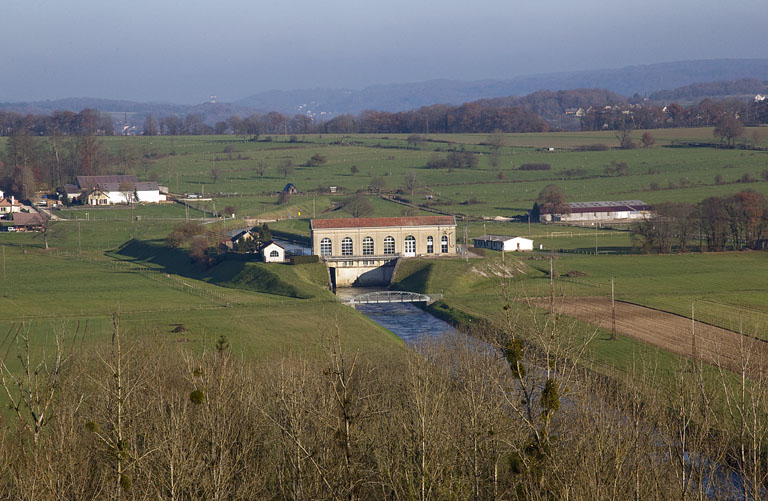

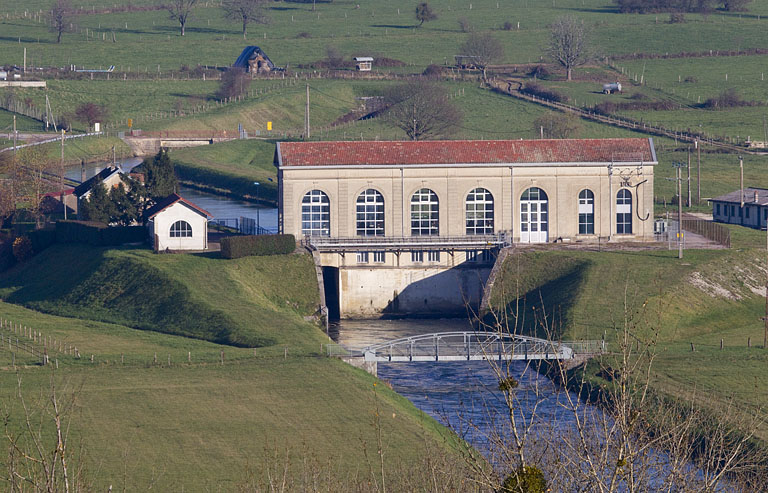

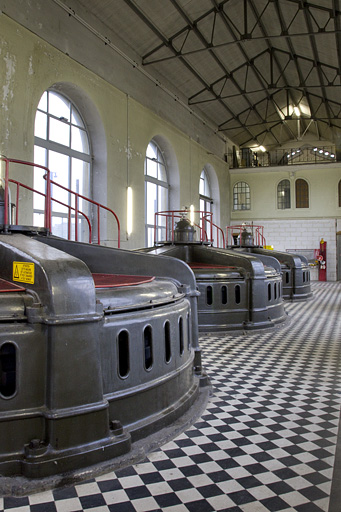

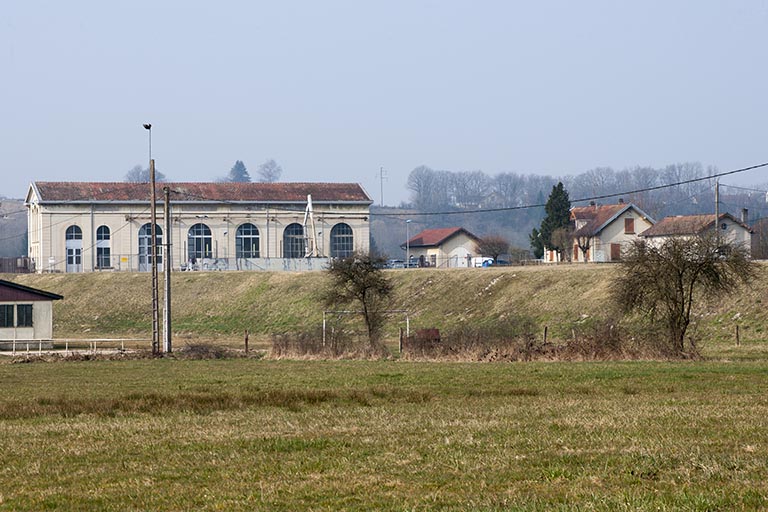

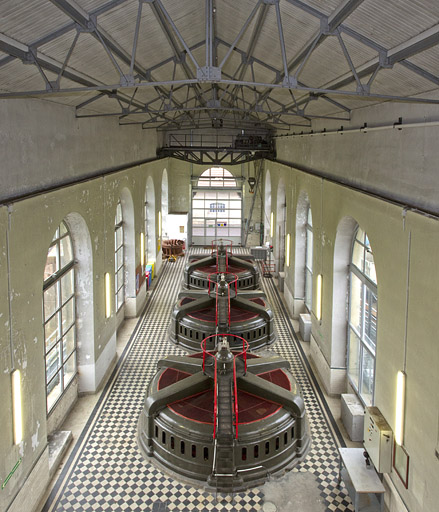

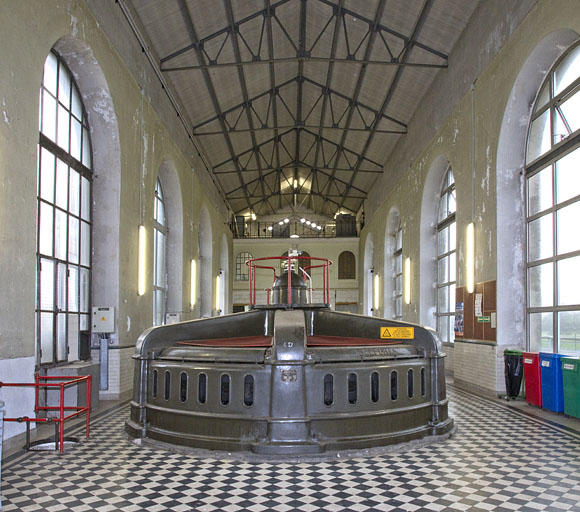

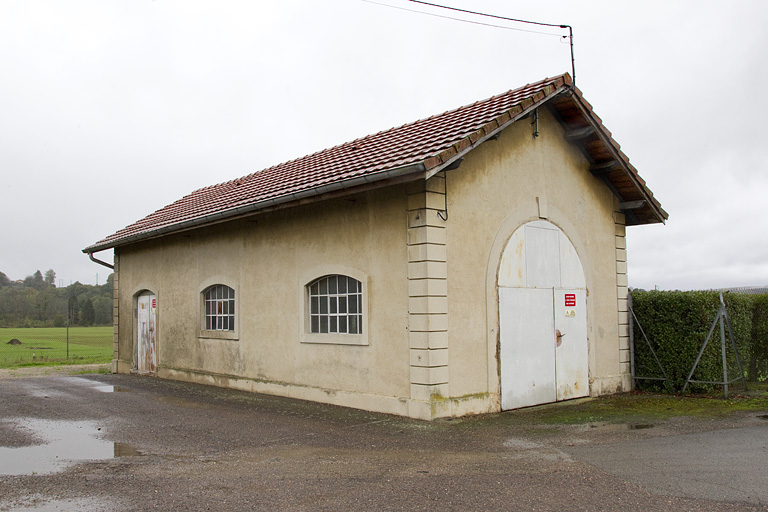

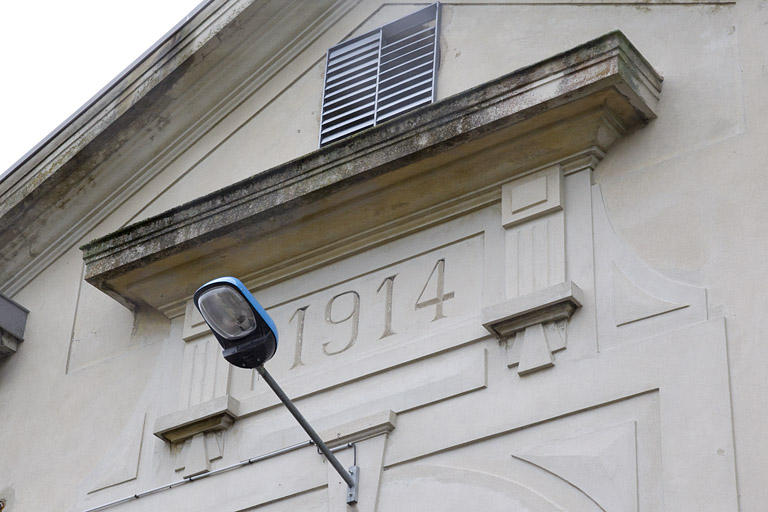

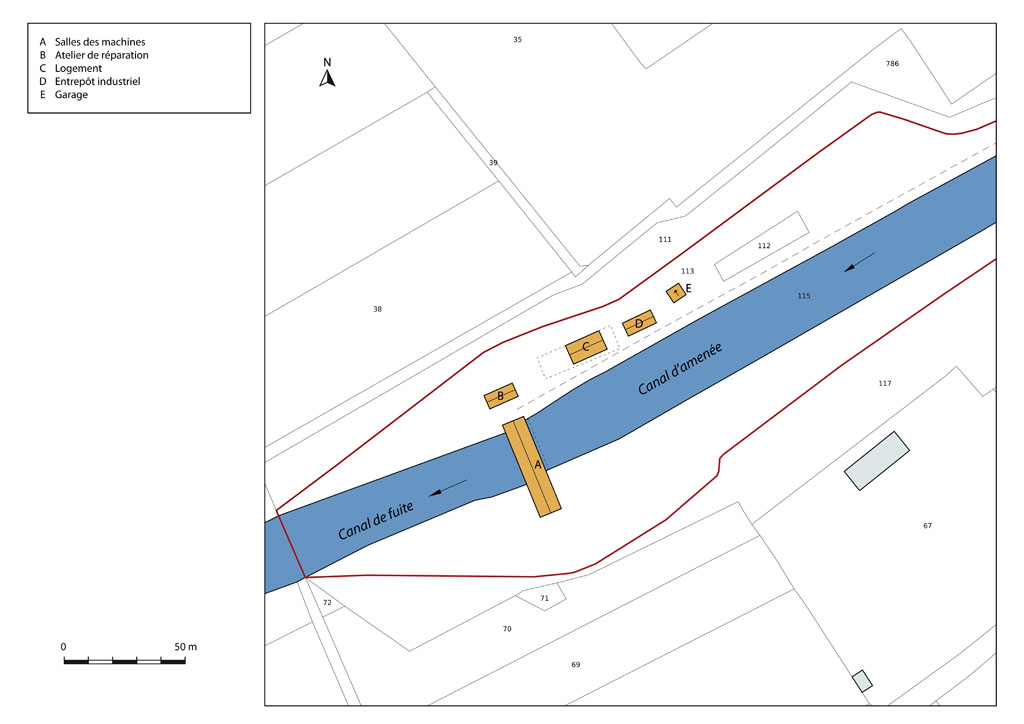

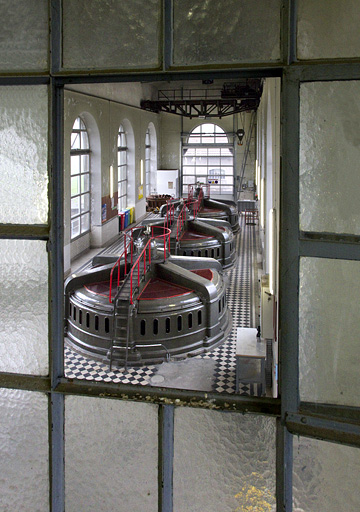

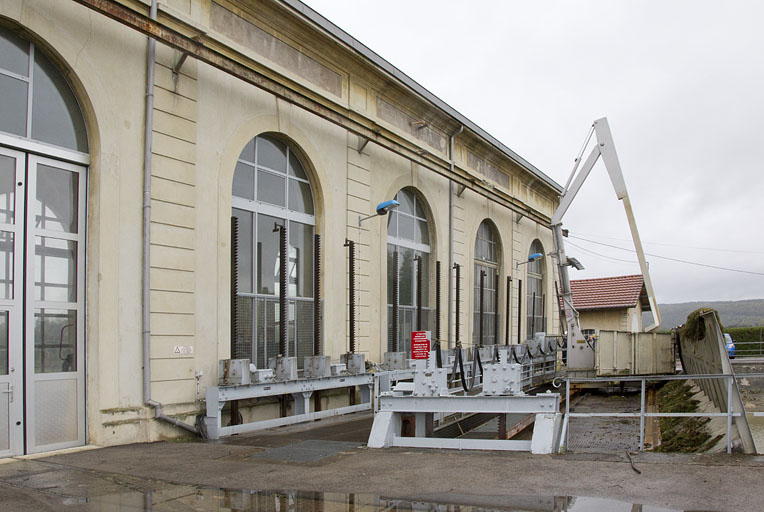

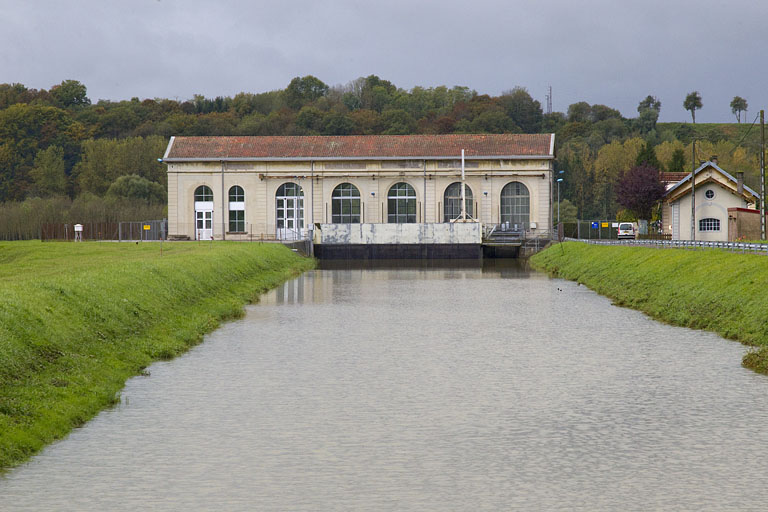

La centrale hydroélectrique est construite perpendiculairement au bief de dérivation. Elle se compose d’une nef, vraisemblablement construite en béton armé enduit et ajourée de hautes baies en plein cintre. Elle est couverte d’une charpente métallique et d’un toit à longs pans en tuile mécanique. La date 1914 figure sur un cartouche du pignon nord. Les bâtiments annexes sont construits sur la berge nord du bief de dérivation. Le logement est pourvu d’un étage de soubassement et d’un étage en surcroît. L’entrepôt industriel et l’atelier de réparation sont construits en rez-de-chaussée, très certainement en moellon de calcaire enduit. Ils sont ajourés de baies couvertes d’arcs en plein-cintre et surbaissés. Le garage, bâti en parpaing de béton enduit, est couvert d’un appentis en tôle ondulée.
-
Murs
- béton béton armé enduit (incertitude)
- calcaire moellon enduit (incertitude)
- béton parpaing de béton enduit
-
Toitstuile mécanique, tôle ondulée
-
Étagesen rez-de-chaussée, étage de soubassement, étage en surcroît
-
Couvrements
- charpente métallique apparente
-
Couvertures
- toit à longs pans
- appentis
-
Énergies

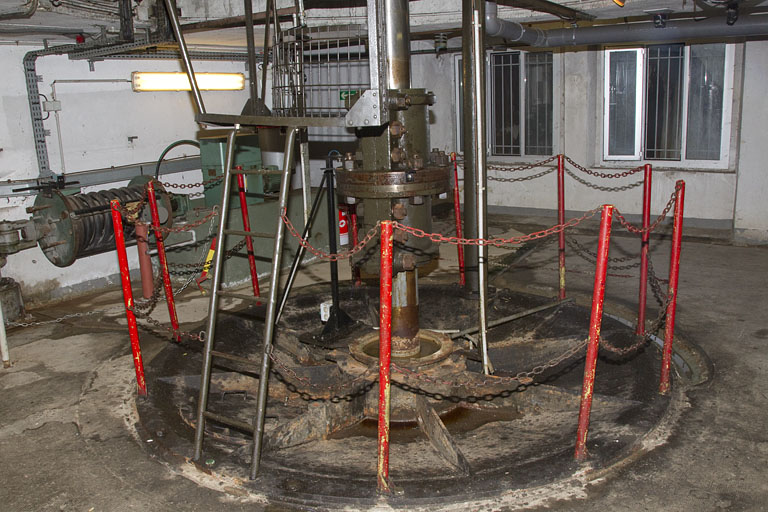

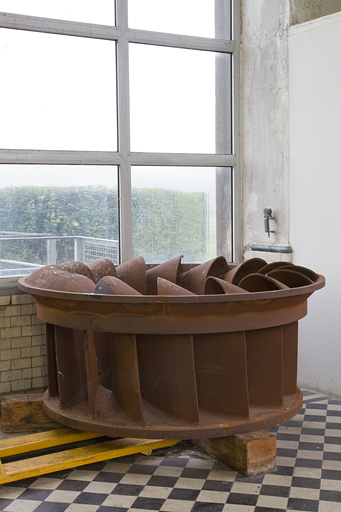

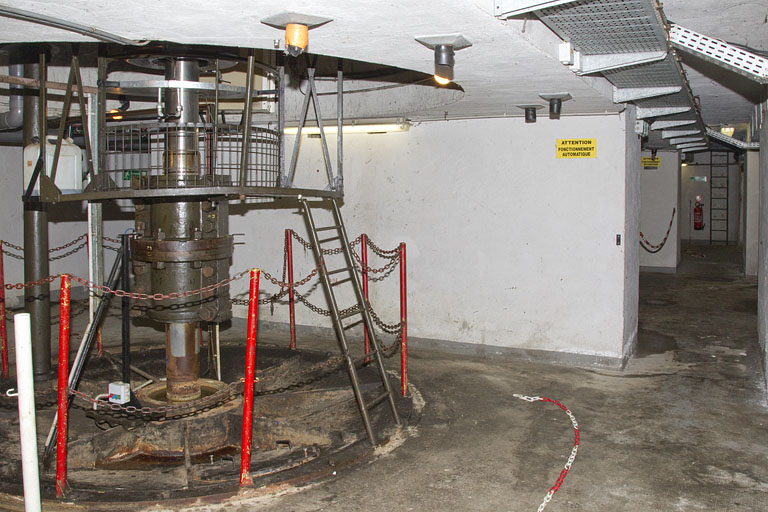

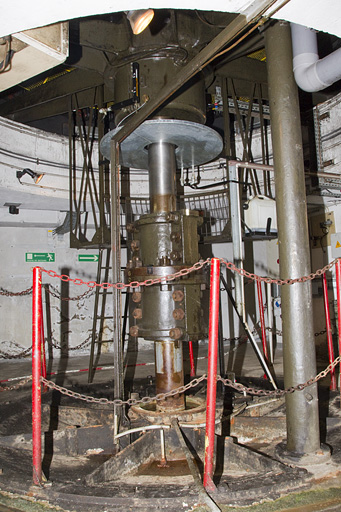

- turbine hydraulique
-
Statut de la propriétépropriété d'un établissement public
-
Référence Patriarcheprésent sur POP
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- SCAN 25 (c) IGN - 2008, Licence n° 2008CISE29-68
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
Documents d'archives
-
Archives départementales du Doubs, Besançon : 3 S 1172
Archives départementales du Doubs : 3 S 1172 Navigation intérieure. Usines (1933-1936).
-
Archives départementales du Doubs, Besançon : 3 S 1175
Archives départementales du Doubs : 3 S 1175 Navigation intérieure. Usines (1911-1923).
-
Archives départementales du Doubs, Besançon : 3 S 1666
Archives départementales du Doubs : 3 S 1666 Fonds des Ponts et Chaussés. Usines. Réglementation de la force hydraulique (1863-1938).
-
Archives départementales du Doubs, Besançon : Sp 866
Archives départementales du Doubs : Sp 866 Fonds des Ponts et Chaussées. Travaux d’aménagement en rivière (1933-1934).
-
Archives départementales du Doubs, Besançon : 3 P 471/5
Archives départementales du Doubs : 3 P 471/5 Matrice des propriétés bâties (1911-1935).
Bibliographie
-

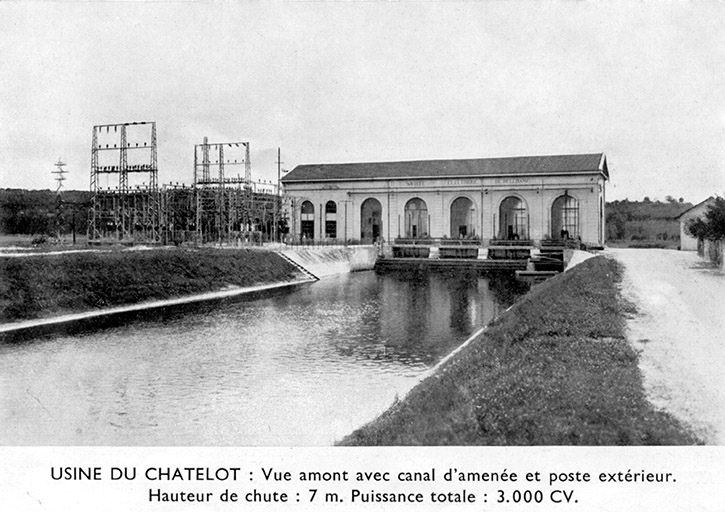

Le département du Doubs. - [S.l.] : [s.n.], 1923 : ill. N° spécial de « L’Illustration économique et financière », supplément du 4 août 1923.
P. 23-24. -
Archives municipales, Montbéliard : CM 902
La Société des Forces motrices de l’Est, SA au capital de 30 100 000 F., brochure, s.d. [vers 1935 ?], 20 p.
Documents figurés
-
Archives départementales du Doubs, Besançon : 3 S 1175

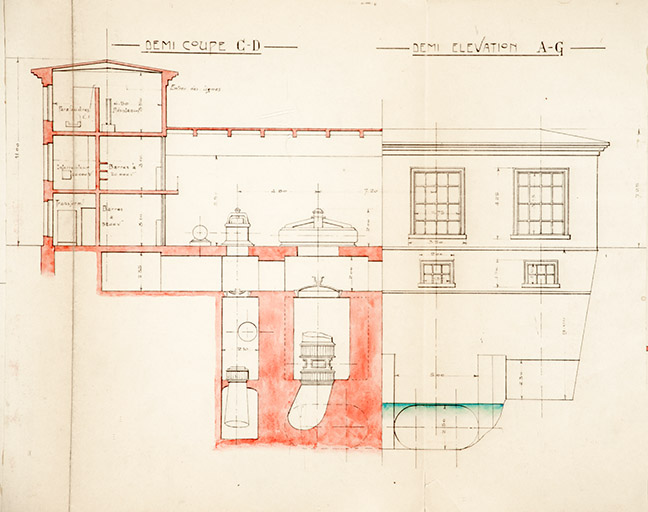

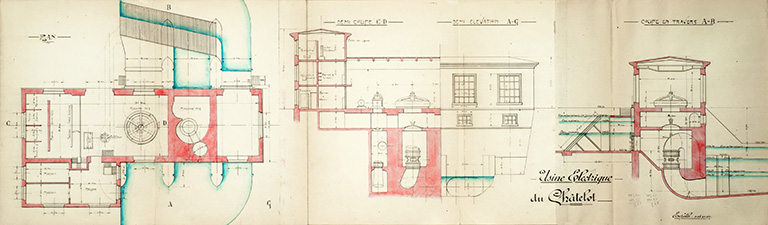

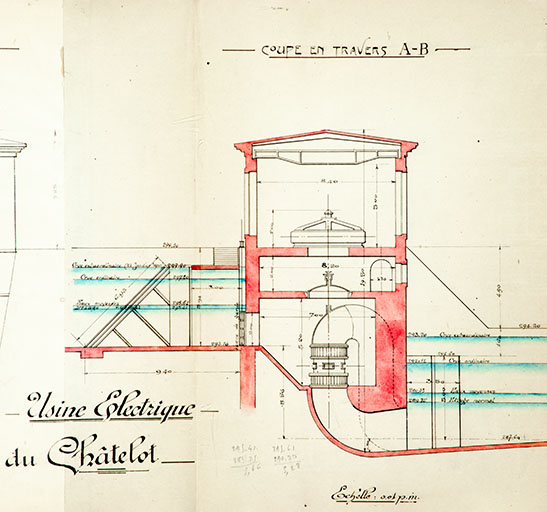

Usine électrique du Châtelot, plan, coupe, élévation, tirage, s.n., 30/04/1917, 1/100.
-
Archives départementales du Doubs, Besançon : 3 S 1172

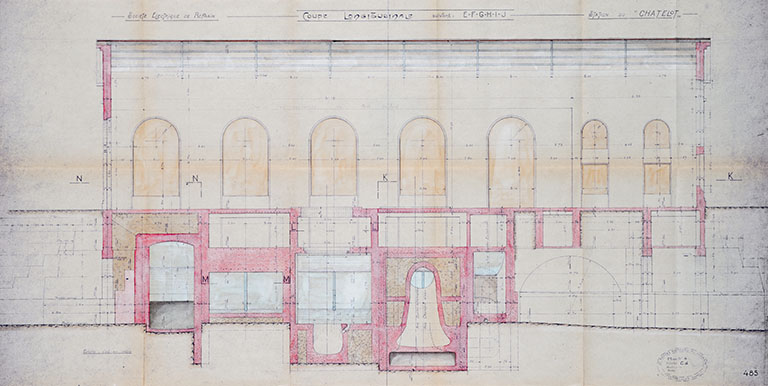

Société Electrique de Belchamp. Station du Chatelot. Coupe longitudinale de l’usine, pièce n° 11, tirage, s.n., 30/01/1934, 1/50.
-
Archives départementales du Doubs, Besançon : 3 S 1172

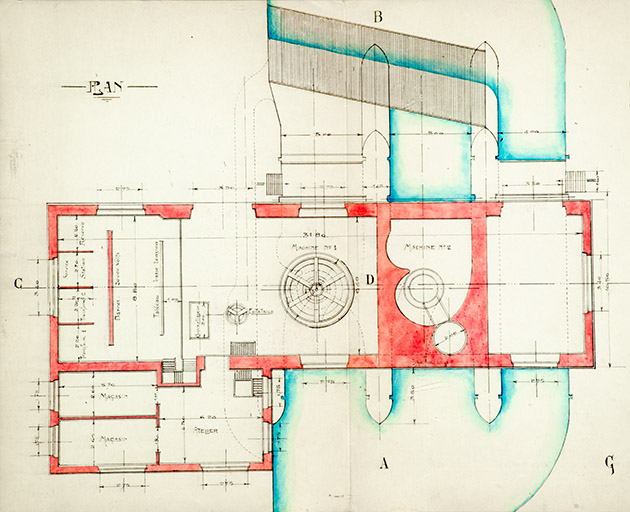

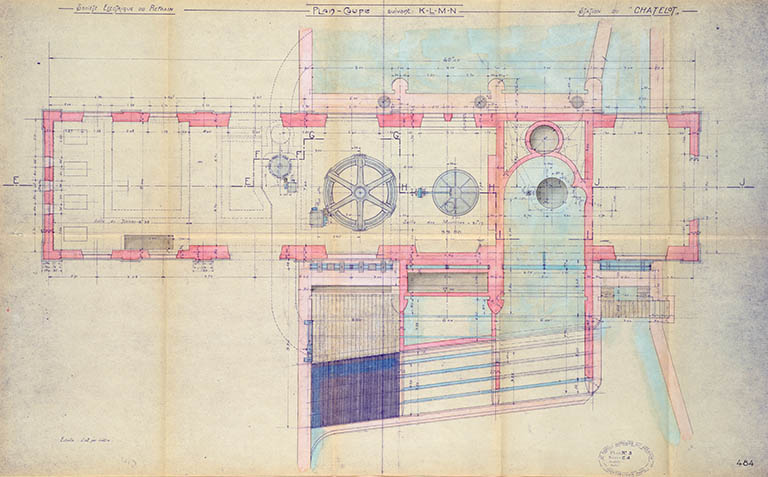

Société Electrique de Belchamp. Station du Chatelot. Plan-coupe de l’usine, pièce n° 9, tirage, s.n., 30/01/1934, 1/50.
-
Archives départementales du Doubs, Besançon : 3 S 1172

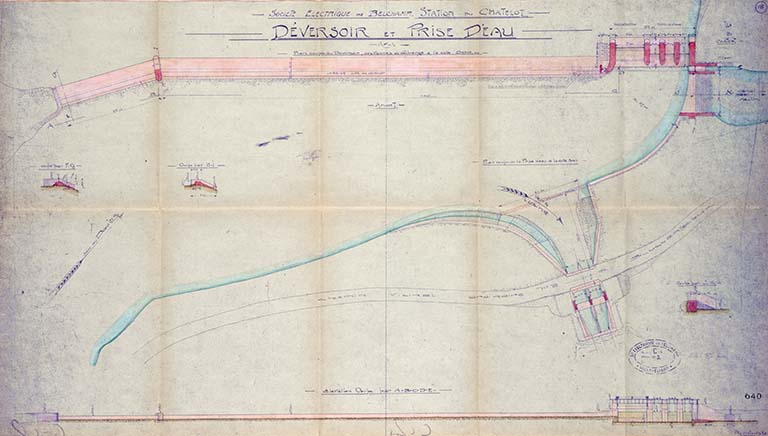

Société Electrique de Belchamp. Station du Chatelot. Déversoir et prise d’eau, pièce n° 6, tirage, s.n., 30/01/1934, 1/200.
-
Archives départementales du Doubs, Besançon : 3 S 1172

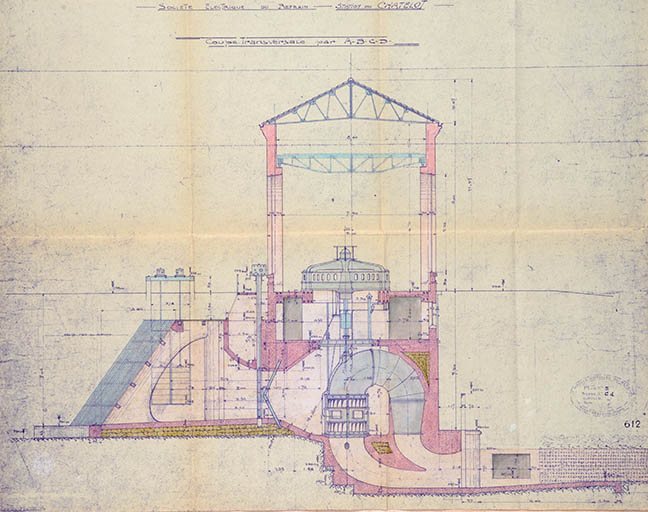

Société Electrique de Belchamp. Station du Chatelot. Coupe transversale de l’usine, pièce n° 10, tirage, s.n., 30/01/1934, 1/50.
