Dossier d’œuvre architecture IA25001642 | Réalisé par
Poupard Laurent (Contributeur)
Poupard Laurent

Poupard, Laurent. Chercheur au service Inventaire et Patrimoine de la Région Bourgogne-Franche-Comté, 1987-

Cliquez pour effectuer une recherche sur cette personne.
  • patrimoine industriel, patrimoine industriel du Doubs
ferme et atelier d'outillage Garnache-Barthod puis Voynnet
Franche-Comté > Doubs > Les Gras
Œuvre étudiée
Auteur
Copyright
  • (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine

Dossier non géolocalisé

Localisation
  • Aire d'étude et canton Pays horloger (le) - Morteau
  • Commune Les Gras
  • Lieu-dit les Seignes
  • Adresse 65 rue les Seignes
  • Cadastre 2017 ZI 41  ; 1816 D 438, 439
Désignation
  • Dénominations
    ferme, atelier
  • Précision dénomination
    atelier d'outillage
  • Appellations
    atelier Garnache-Barthod, atelier Voynnet
  • Parties constituantes non étudiées
    atelier de fabrication, logement, étable à vaches, grange, rampe d'accès
Historique

La ferme paraît dater du début du 19e siècle. Figurée sur le plan cadastral napoléonien de 1816 (D 439), elle appartient à Pierre Philippe Garnache-Barthod (1779-1840), frère de François dit le Sergent et de Jean Antoine Thomas. Elle passe vers 1852 à son fils le cultivateur Célestin Garnache-Barthod (1804-1879), propriétaire de celle au 62 rue les Seignes, qui vers 1860 est aussi fabricant de cuivrots et de tours fixes. Le bâtiment est partagé de 1874 à 1891 environ entre deux de ses filles : Marie Louise mariée à Philimin Voynnet (1843-1914), originaire du Théverot, tourneur sur métaux et sur bois, et Sidonie, veuve d'un autre tourneur sur métaux, Adolphe Moyse (1834-1867), établi au Grand Mont. Voynnet devient seul propriétaire des lieux à partir de 1891. Frère d'un tourneur sur bois du Grand Mont (Claude Alphonse Voynnet), lui-même producteur de manches (en ébène et autres), il est à la tête d'une famille de fabricants d'outillage : ses fils Urbain (1870-1933), dit tourneur sur bois et mécanicien (chalumeaux et chevilles en bois), Georges (1871-1932), tourneur sur bois (manches en ébène), et François (1886-1926), tourneur et "patron d'usine", et ses gendres Charles Arthur Moyse (1864-1950), Cléside Grandvoynnet (1871-1919) et Léon Dupommier (1864-1932). Si d'après la matrice cadastrale, la ferme est reprise au début des années 1920 par François Voynnet, elle est occupée par son frère Georges puis par le fils de ce dernier, Roger (1906-?), tous deux également tourneurs sur bois. Roger travaille seul et ferme son atelier peu après la deuxième guerre mondiale. Ensuite occupé par l'un de ses neveux, Charles Voynnet (qui n'est pas artisan), le bâtiment est désaffecté après son départ au début des années 1950.

Description

La ferme a des murs de moellons calcaires enduits, avec essentage de planches à l'étage carré (sauf pour le mur pignon ouest). Elle comporte un étage carré et un étage de comble, desservis par un escalier dans-oeuvre et par une rampe d'accès (pont) à l'ouest (donnant accès à la grange). Une fenêtre horlogère et une fenêtre multiple (à trois baies), toutes deux à encadrement en bois, sont visibles à l'étage carré du mur pignon oriental, une fenêtre horlogère (à encadrement en briques et arc segmentaire) au rez-de-chaussée du mur gouttereau sud. Le toit est à longs pans, couverts de tuiles mécaniques, et croupes, protégées par des tôles plates. Le bâtiment semble avoir conservé son tué (grande cheminée).

  • Toits
    tuile mécanique, fer en couverture
  • Étages
    1 étage carré, étage de comble
  • Élévations extérieures
    élévation à travées
  • Couvertures
    • toit à longs pans croupe
  • Escaliers
    • escalier dans-oeuvre
  • Autres organes de circulation
    rampe d'accès
  • Typologies
    baie horlogère ; baie multiple
Statut, intérêt et protection
  • Statut de la propriété
    propriété d'une personne privée
  • Référence Patriarche
    présent sur POP
Illustrations 7
  • (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
  • (c) Ministère des Finances, Service du cadastre
Aller à la notice d'illustration
  • (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
Aller à la notice d'illustration
  • (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
Aller à la notice d'illustration
  • (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
Aller à la notice d'illustration
  • (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
Aller à la notice d'illustration
  • (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
Aller à la notice d'illustration
  • (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
Aller à la notice d'illustration
Plan-masse et de situation. Extrait du plan cadastral, 2017, section ZI, 1/1 000.
Cadastre de la commune des Gras. Atlas parcellaire, 1816, section D 2e feuille [détail : les Seignes], 1/2 500.
Vue d'ensemble des Seignes, depuis l'est.

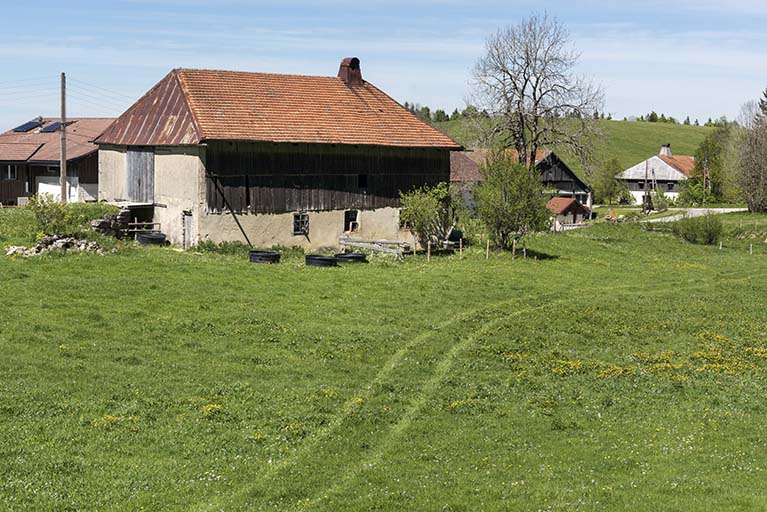

Vue d'ensemble depuis le sud.

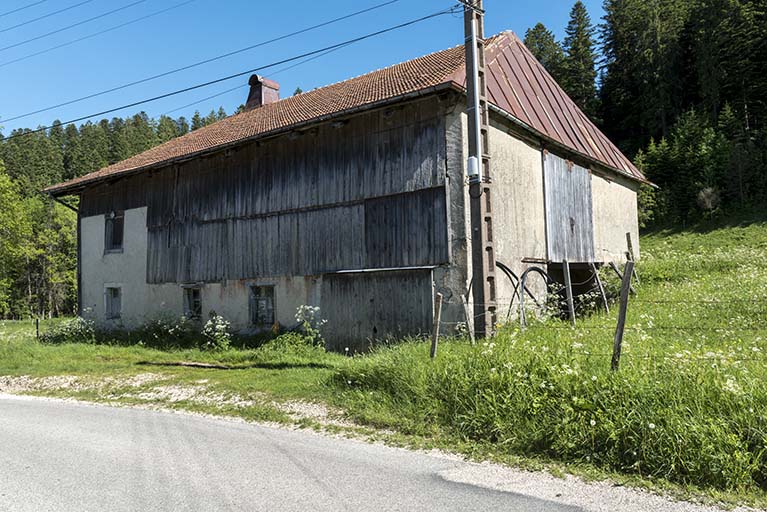

Façades nord et ouest.
Façades nord et est.

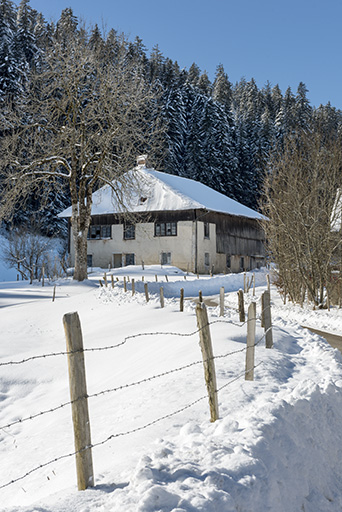

Façades nord et est, en hiver.
Documentation

  • Garnache-Barthod, Edouard. Fils du fabricant d'outillage Laurent Garnache-Barthod. Besançon.

    22 mars et 10 avril 2017

  • Tisserand, Roger. Fils d'Arsène Tisserand, ancien agriculteur. Les Gras.

    25 août 2016

Documents d'archives

  • Archives départementales du Doubs : 3 P 298 Cadastre de la commune des Gras, 1814-1967.

    - 3 P 298 : Atlas parcellaire (11 feuilles), dessin (plume, lavis), par les géomètres du cadastre Vergne et Garcin, 1816.

    - 3 P 298/1 : Registre des états de sections (1816-1818).

    - 3 P 298/2, 5 : Matrice cadastrale des propriétés bâties et non bâties, 1822-1875.

    - 3 P 298/3-4 : Matrice cadastrale des propriétés bâties et non bâties, 1876-1914.

    - 3 P 298/6 : Matrice cadastrale des propriétés bâties, 1882-1910.

    - 3 P 298/7 : Matrice cadastrale des propriétés non bâties, 1914-1967.

    - 3 P 298/8 : Matrice cadastrale des propriétés bâties, 1911-1967.

    Archives départementales du Doubs, Besançon : 3 P 298

  • Artisans des Gras. Fabricants d’outils d’horlogerie. 1855-1862. - S.d. [20e siècle]. 6 f. Liste manuscrite établie "d'après un livre de compte semblant appartenir à Cressier Philippe, fondeur au Dessus de la Fin" et complétée par les noms d'artisans et négociants de Grand'Combe-Châteleu et de la Suisse proche.

    Collection particulière : Elisabeth Bonnet, Les Gras

Bibliographie

  • Laithier, René. Fabricants d’outils pour horlogers bijoutiers de la commune des Gras. Les artisans de la fin du 19e à la fin du 20e siècle. - 1990. 4 f. dactyl. Porte la mention : "Liste non exhaustive établie en 1990, par René Laithier, les Epaisses, Les Gras".

    Collection particulière : Rémy Cerf, Les Gras

Documents multimédia

  • Guichard, Jean-Marie. Recherches généalogiques. Accessibles en ligne sur le site de Geneanet : http://gw.geneanet.org/

    Familles Garnache-Barthod et Voynnet, aux Gras (consultation : 20 mars 2017).
Date(s) d'enquête : 2016; Date(s) de rédaction : 2017
