ferme et atelier d'outillage de Juvénal Garnache-Barthod puis d'Urbain Voynnet
Franche-Comté > Doubs > Les Gras
Œuvre étudiée
Auteur
Copyright
  • (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine

Dossier non géolocalisé

Localisation
  • Aire d'étude et canton Pays horloger (le) - Morteau
  • Commune Les Gras
  • Lieu-dit les Seignes
  • Adresse 61 rue les Seignes
  • Cadastre 2017 ZH 79  ; 1816 C 563, 565, 566
Désignation
  • Dénominations
    ferme, atelier
  • Précision dénomination
    atelier d'outillage
  • Appellations
    atelier de Juvénal Garnache-Barthod, atelier d'Urbain Voynnet
  • Destinations
    maison
  • Parties constituantes non étudiées
    atelier de fabrication, logement, grange, remise agricole, garage, rampe d'accès
Historique

La ferme est datée de 1779 sur la plaque de cheminée du tué (grande cheminée), sur laquelle ce millésime apparaît avec deux quilles et l'inscription IHS surmontée d'une croix. Dessinée sur le plan cadastral de 1816 (C 565), elle appartient alors à Jean Antoine Thomas Garnache-Barthod (1775-1842), frère de Claude François et de Pierre Philippe qui occupent des fermes voisines, puis passe vers 1855 à un neveu, Juvénal Garnache-Barthod (1816-1875), dit tourneur sur métaux, qui fabrique des forets à pivoter, des machines à justifier, à tailler, à diviser les plateaux, etc. Elle est reprise vers 1878 par son gendre Sylvain Garnache-Barthod (1849-1929), fabricant de chalumeaux, puis par le gendre de ce dernier Urbain Voynnet (1870-1933). Dit tourneur sur bois et mécanicien, celui-ci est le fils de Philimin Voynnet, tourneur sur métaux et sur bois aux Seignes (n° 65) et le neveu de Claude Alphonse Voynnet, tourneur sur bois au Grand Mont (au n° 28), mais aussi le beau-frère de Cléside Grandvoynet, lui aussi établi au Grand Mont (au n° 13), etc. Travaillant en famille, il produit des chalumeaux comme ce dernier, des compas d'épaisseur, des "chevilles de fusain pour l'horlogerie, manucure", etc. Bien que son affaire soit encore signalée en 1949, elle aurait disparu peu avant la deuxième guerre mondiale. La ferme passe à ses enfants : Marc (1904-1968), Emma (1906-1991) et Marthe (1910-1981). Le bâtiment, qui n'abrite donc plus d'activité productive, a récemment été doté d'un garage en bois.

Description

Le bâtiment a des murs de moellons calcaires enduits, avec essentage de planches à l'étage carré au nord et essentage de tavaillons (bardeaux) au-dessus de la porte de grange à l'est. Il comporte un sous-sol, un étage carré et un étage de comble, desservis par un escalier dans-oeuvre ; l'ancienne grange est accessible à l'est par une rampe d'accès (pont). Des fenêtres multiples (à trois baies) sont visibles à l'étage carré du mur gouttereau nord ; certaines des portes et fenêtres ont un encadrement en briques grises. Le toit est à longs pans, avec couverture en tuiles mécaniques sauf sur la croupe à l'ouest, protégée par des tavaillons de même que la souche du tué (grande cheminée) ; il s'achève à l'est par un pignon couvert. L'ancienne remise agricole à l'est associe moellons calcaires enduits et essentage de planches, toit à longs pans, pignons couverts et tôles ondulées. Le garage est en parpaings de béton essentés de planches, avec le même type de toit et des tuiles mécaniques.

  • Toits
    tuile mécanique, tôle ondulée
  • Étages
    sous-sol, 1 étage carré, étage de comble
  • Élévations extérieures
    élévation à travées
  • Couvertures
    • toit à longs pans croupe
    • pignon couvert
  • Escaliers
    • escalier dans-oeuvre
  • Autres organes de circulation
    rampe d'accès
  • Typologies
    baie multiple
Statut, intérêt et protection
  • Statut de la propriété
    propriété d'une personne privée
  • Référence Patriarche
    présent sur POP
Illustrations 22
  • (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
  • (c) Ministère des Finances, Service du cadastre
Aller à la notice d'illustration
  • (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
Aller à la notice d'illustration
  • (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
Aller à la notice d'illustration
  • (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
Aller à la notice d'illustration
  • (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
Aller à la notice d'illustration
  • (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
Aller à la notice d'illustration
  • (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
Aller à la notice d'illustration
  • (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
Aller à la notice d'illustration
  • (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
Aller à la notice d'illustration
  • (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
Aller à la notice d'illustration
  • (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
Aller à la notice d'illustration
  • (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
Aller à la notice d'illustration
  • (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
Aller à la notice d'illustration
  • (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
Aller à la notice d'illustration
  • (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
Aller à la notice d'illustration
  • (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
Aller à la notice d'illustration
  • (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
Aller à la notice d'illustration
  • (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
Aller à la notice d'illustration
  • (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
Aller à la notice d'illustration
  • (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
Aller à la notice d'illustration
  • (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
Aller à la notice d'illustration
  • (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
Aller à la notice d'illustration

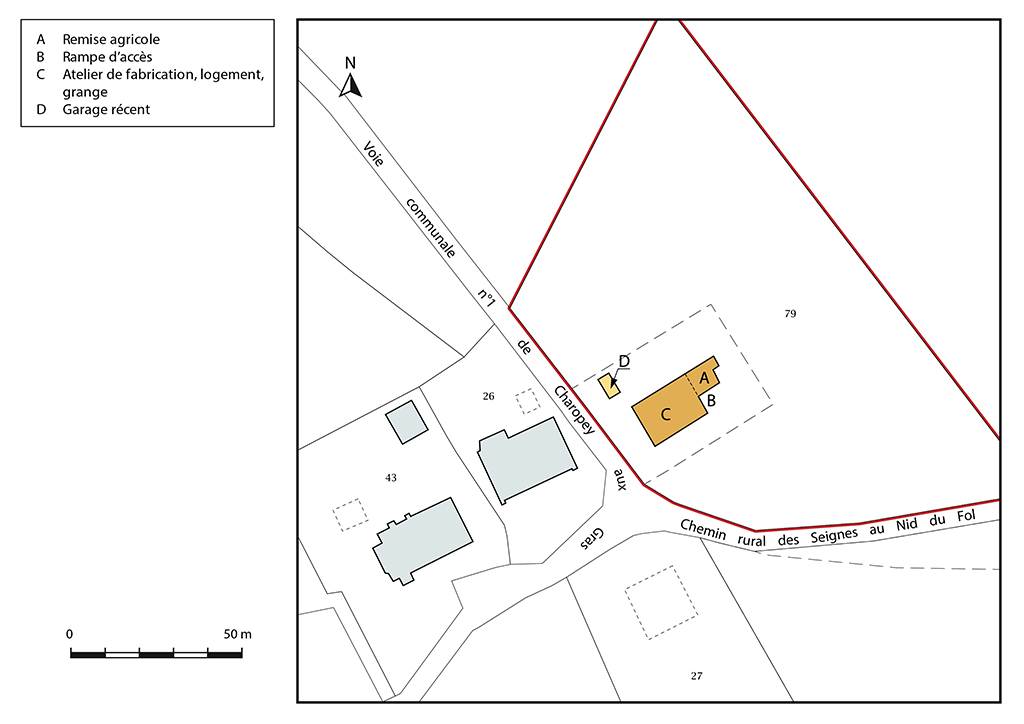

Plan-masse et de situation. Extrait du plan cadastral, 2017, section ZH, 1/1 000.
Cadastre de la commune des Gras. Atlas parcellaire, 1816, section D 2e feuille [détail : les Seignes], 1/2 500.
392. - Les Seignes et le Grand Mont des Gras, 1er quart 20e siècle [avant 1913].

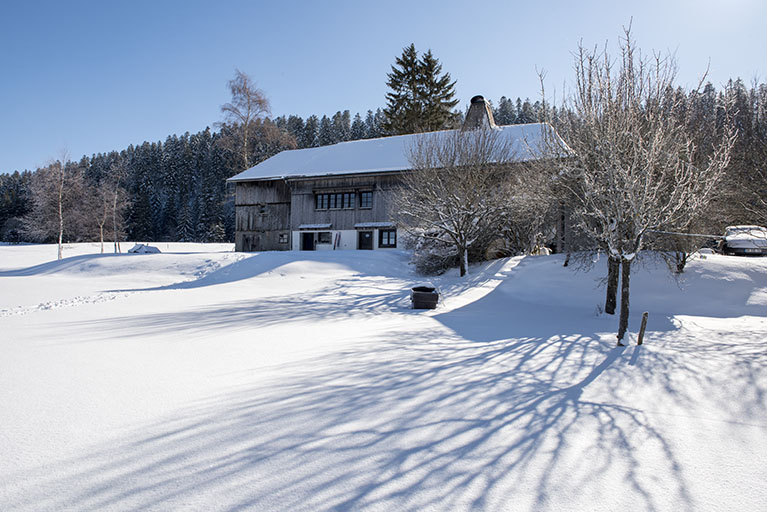

Façade nord, en hiver.

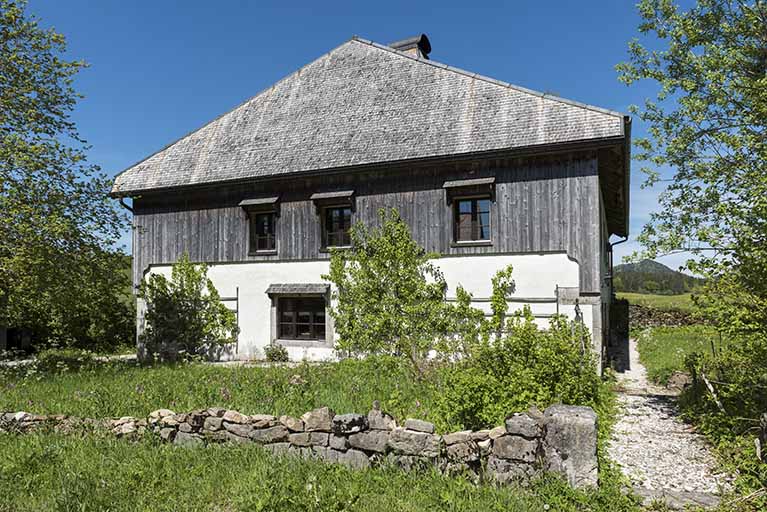

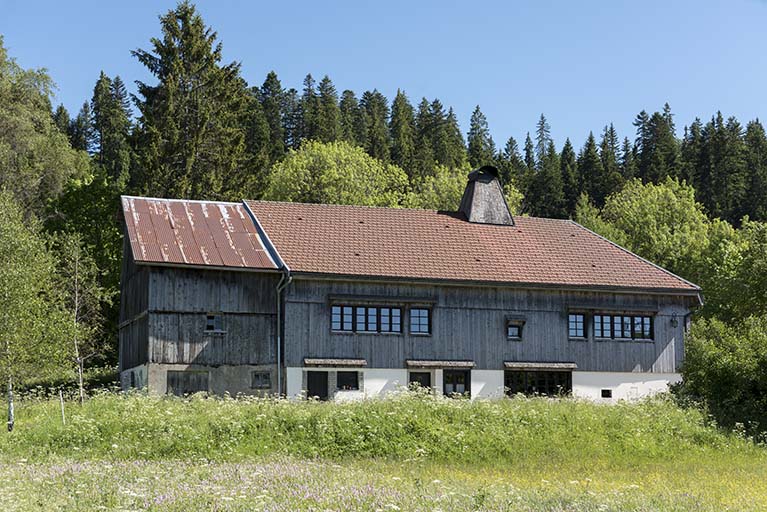

Façade nord.

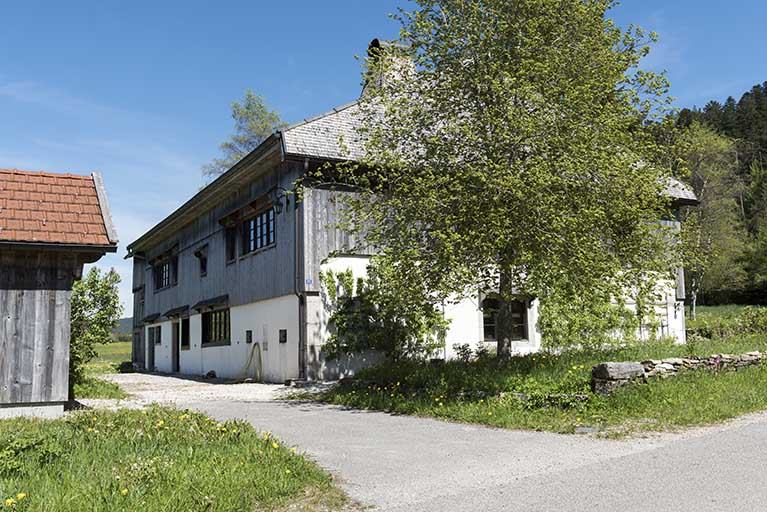

Façades nord et ouest.
Façade ouest.

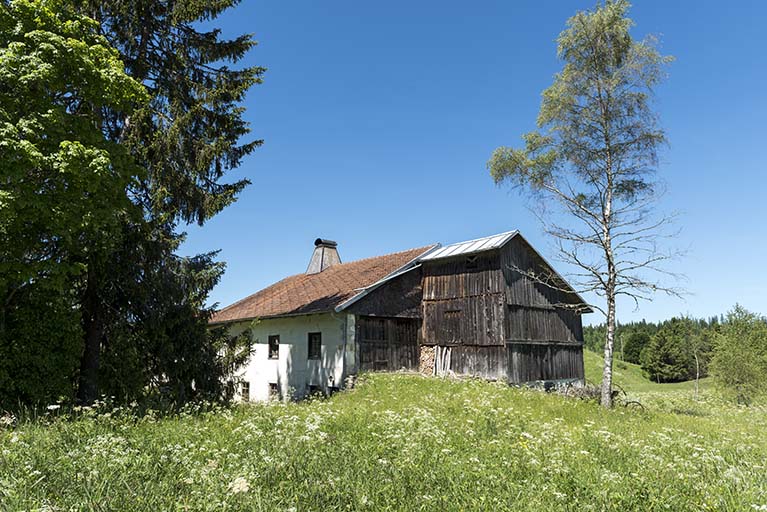

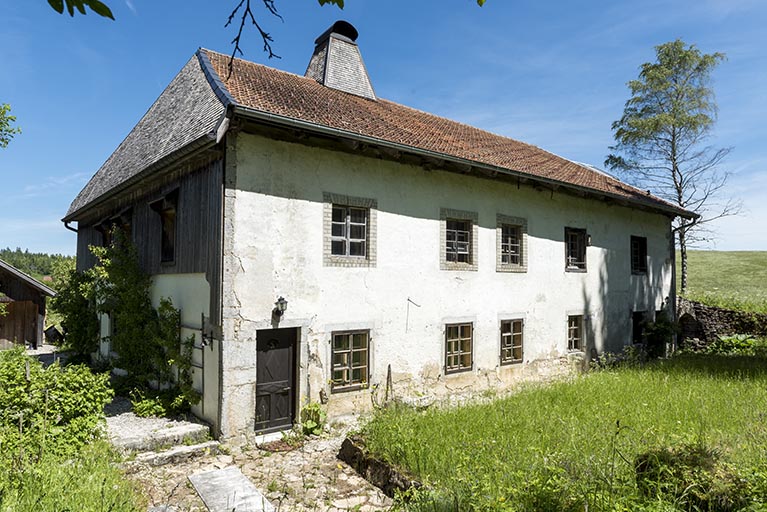

Façade sud, de trois quarts gauche.
Façades sud et est.

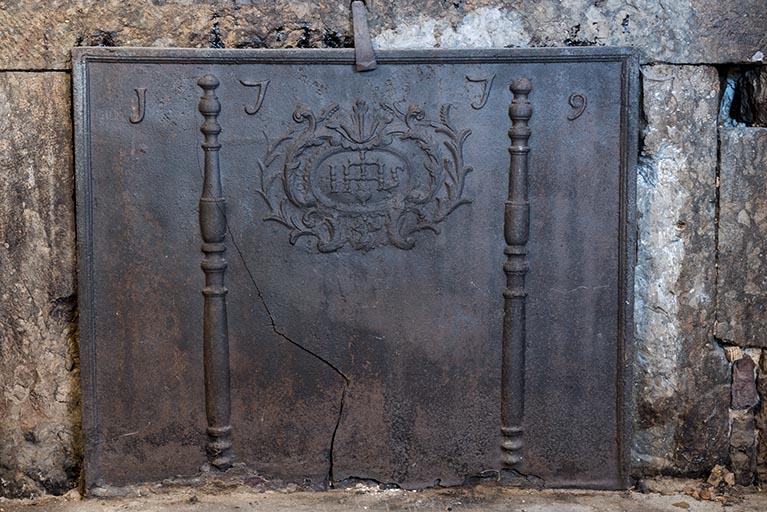

Plaque de cheminée datée 1779.

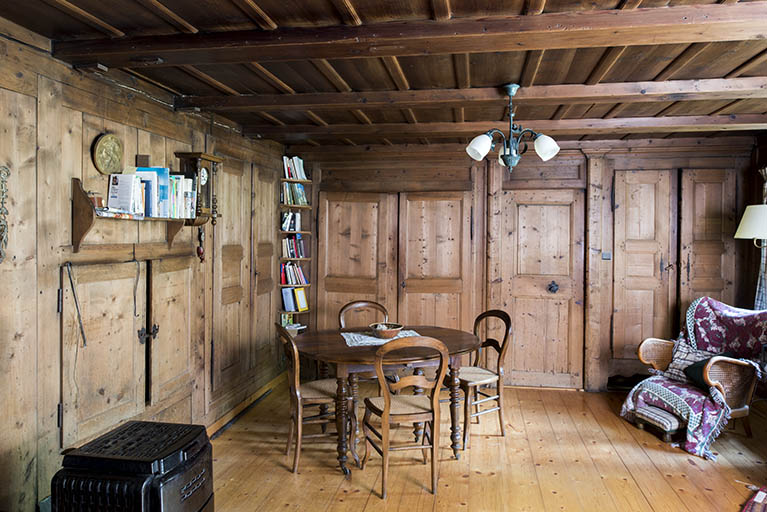

Salon aux murs lambrissés.

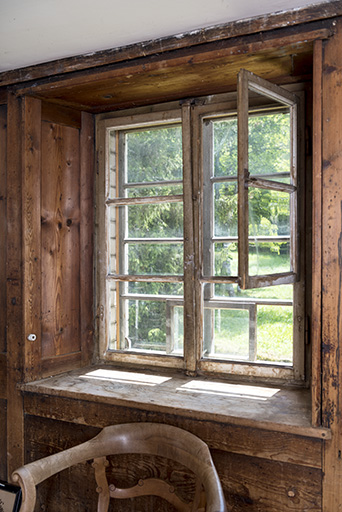

Fenêtre avec deux vitrages.
Chambre à l'étage : papier peint.

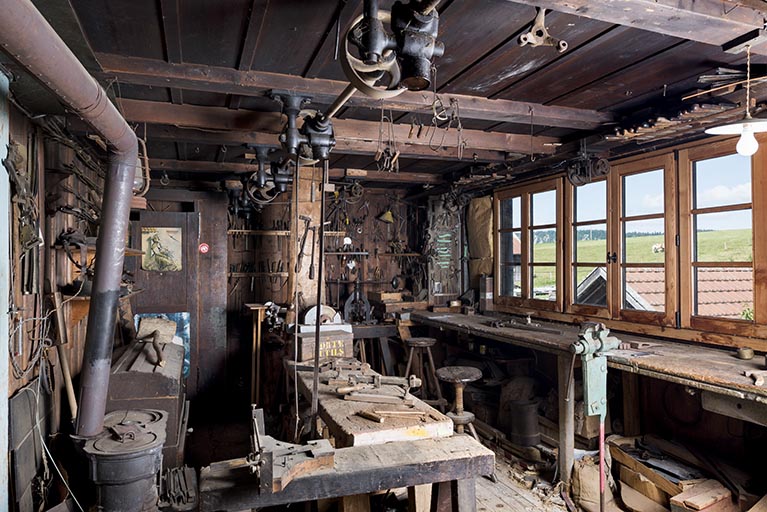

Atelier à l'étage : vue d'ensemble.

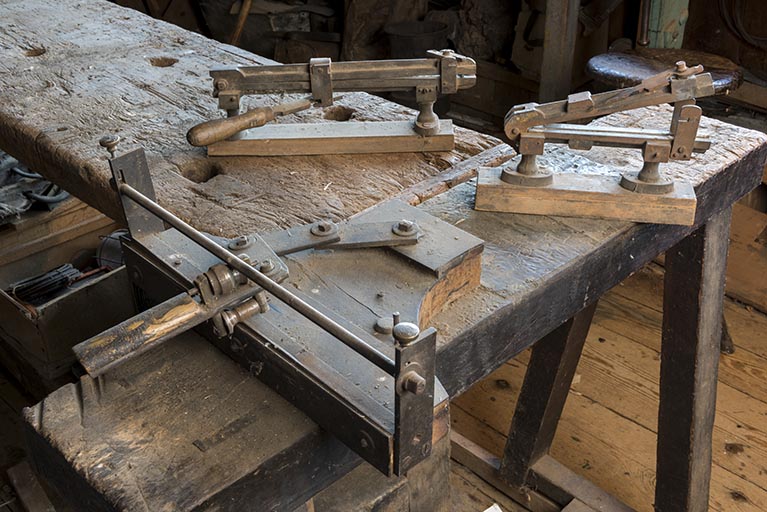

Atelier : machine à redresser les barres et autres machines.

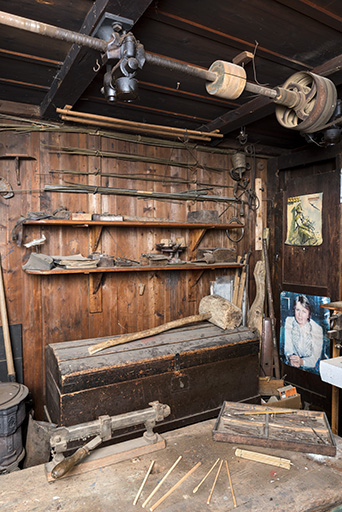

Atelier : établi, transmission, stockage des barres métalliques au mur.

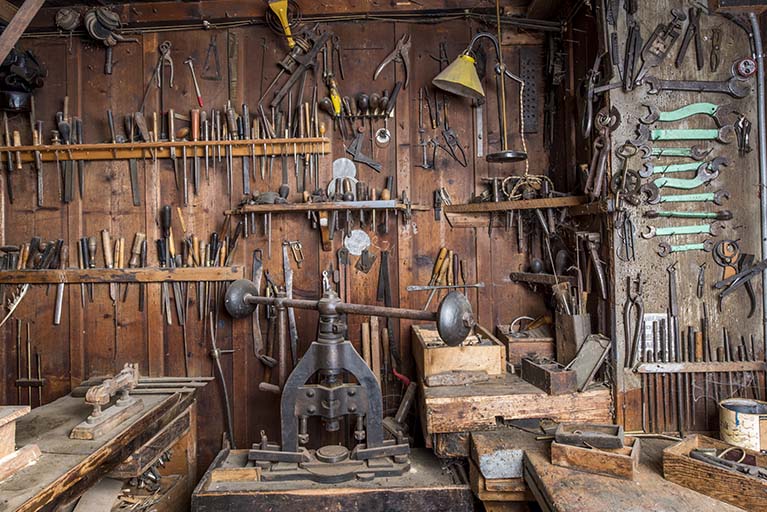

Atelier : outils et presse à balancier.

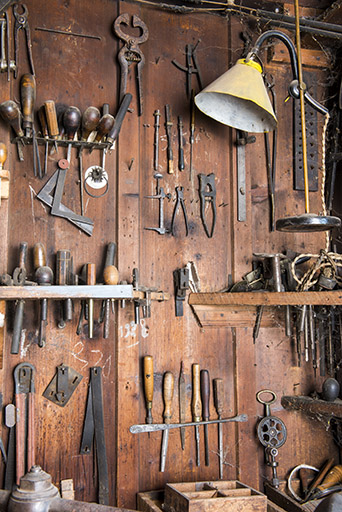

Atelier : outils.
Atelier : outils, tour Burri Frères (Tramelan, Suisse) et massicot.

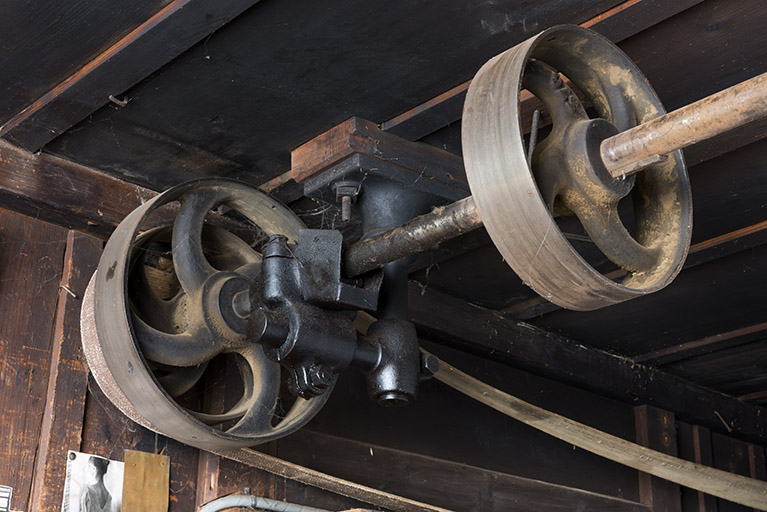

Atelier : transmission au plafond.

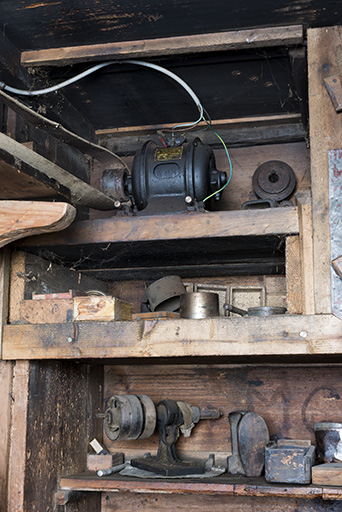

Atelier : moteur électrique et étagères.

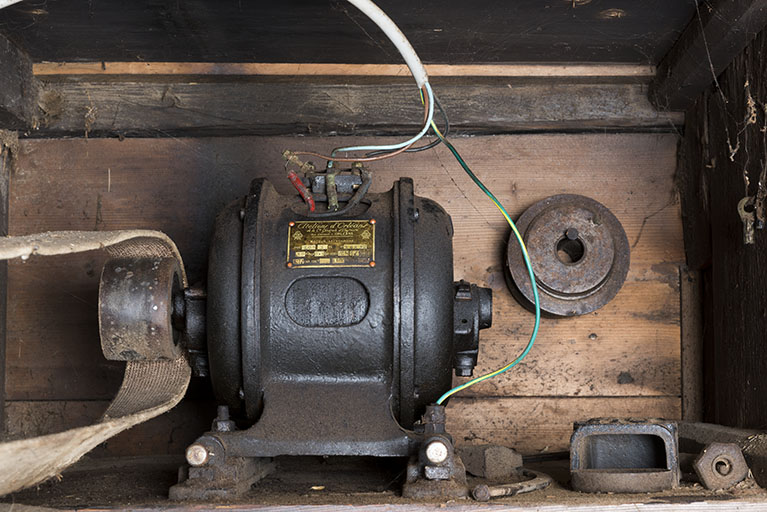

Atelier : moteur de 0,5 ch des Ateliers d'Orléans de la Compagnie générale d'Electricité (type L05 3 PH n° 30532).
Documentation

  • Garnache-Barthod, Edouard. Fils du fabricant d'outillage Laurent Garnache-Barthod. Besançon.

    10 avril 2017

  • Petitjean, Guy. Ancien propriétaire de la maison Georges Vernier, commerce de fournitures et outils d'horlogerie. Les Gras.

    28 octobre 2016

  • Tisserand, Roger. Fils d'Arsène Tisserand, ancien agriculteur. Les Gras.

    25 août 2016

Documents d'archives

  • Archives départementales du Doubs : 3 P 298 Cadastre de la commune des Gras, 1814-1967.

    - 3 P 298 : Atlas parcellaire (11 feuilles), dessin (plume, lavis), par les géomètres du cadastre Vergne et Garcin, 1816.

    - 3 P 298/1 : Registre des états de sections (1816-1818).

    - 3 P 298/2, 5 : Matrice cadastrale des propriétés bâties et non bâties, 1822-1875.

    - 3 P 298/3-4 : Matrice cadastrale des propriétés bâties et non bâties, 1876-1914.

    - 3 P 298/6 : Matrice cadastrale des propriétés bâties, 1882-1910.

    - 3 P 298/7 : Matrice cadastrale des propriétés non bâties, 1914-1967.

    - 3 P 298/8 : Matrice cadastrale des propriétés bâties, 1911-1967.

    Archives départementales du Doubs, Besançon : 3 P 298

  • Artisans des Gras. Fabricants d’outils d’horlogerie. 1855-1862. - S.d. [20e siècle]. 6 f. Liste manuscrite établie "d'après un livre de compte semblant appartenir à Cressier Philippe, fondeur au Dessus de la Fin" et complétée par les noms d'artisans et négociants de Grand'Combe-Châteleu et de la Suisse proche.

    Collection particulière : Elisabeth Bonnet, Les Gras

Bibliographie

  • Garneret, Jean ; Bourgin, Pierre ; Guillaume, Bernard. La Maison du montagnon. - Besançon : Folklore comtois, 1980. 4-558 p. : ill. ; 30 cm. (Les maisons paysannes en Franche-Comté ; 1).

    P. 219.

  • Laithier, René. Fabricants d’outils pour horlogers bijoutiers de la commune des Gras. Les artisans de la fin du 19e à la fin du 20e siècle. - 1990. 4 f. dactyl. Porte la mention : "Liste non exhaustive établie en 1990, par René Laithier, les Epaisses, Les Gras".

    Collection particulière : Rémy Cerf, Les Gras

Documents figurés

  • 392. - Les Seignes et le Grand Mont des Gras, carte postale, s.n., [1er quart 20e siècle, avant 1913], Farine Frères éd. à Morteau. Porte la date 7 septembre 1913 (tampon) au verso.

    Collection particulière : Elisabeth Bonnet, Les Gras
    Le bâtiment au centre, appelé le "Vatican", hébergeait des fabricants d'outillage (il a été détruit en 1970).

Documents multimédia

  • Guichard, Jean-Marie. Recherches généalogiques. Accessibles en ligne sur le site de Geneanet : http://gw.geneanet.org/

    Familles Garnache-Barthod et Voynnet, aux Gras (consultation : 17 mars 2017).

  • Monneret, Christian. Recherches généalogiques. Accessibles en ligne sur le site de Geneanet : http://gw.geneanet.org/

    Famille Voynnet, aux Gras (consultation : 17 mars 2017).
Date(s) d'enquête : 2016; Date(s) de rédaction : 2017
