Sonia Dourlot, photographe. Région Bourgogne-Franche-Comté, Service Inventaire et Patrimoine, 2014-2020
Dossier d’œuvre architecture IA70000708
| Réalisé par
- enquête thématique régionale, val de Saône
site d'écluse n° 4 de Conflandey
Œuvre étudiée
Auteur
Copyright
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
Dossier non géolocalisé
Localisation
-
Aire d'étude et canton
Val de Saône
-
Hydrographies
la Saône
-
Commune
Conflandey
-
Cadastre
2016
ZM
43
-
Dénominationssite d'écluse
-
Dossier dont ce dossier est partie constituante
-

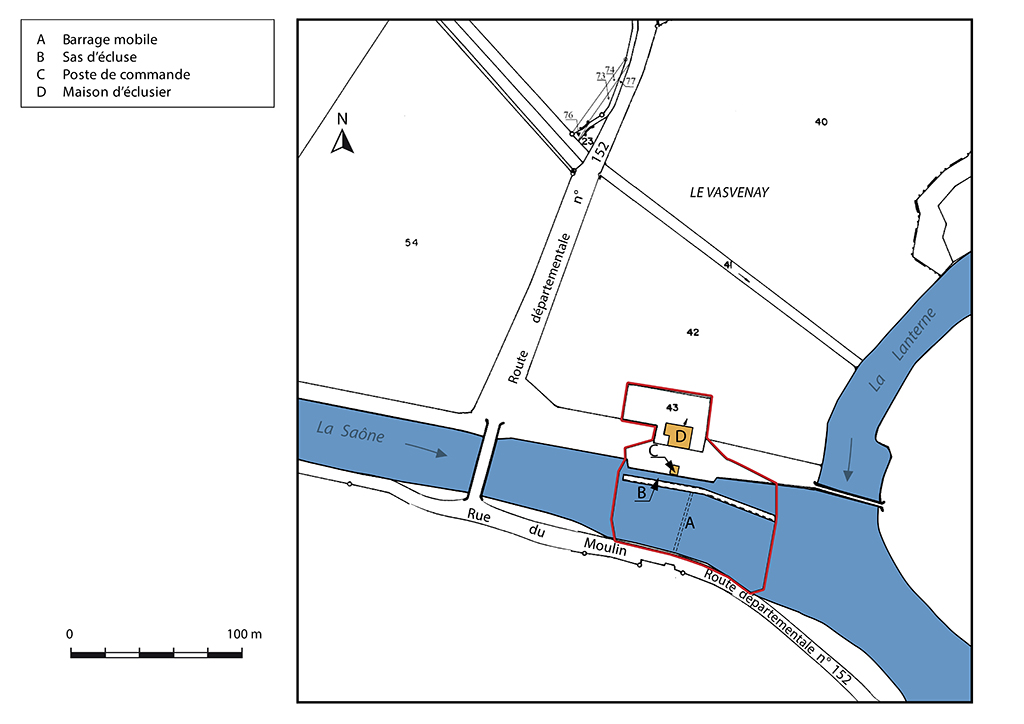

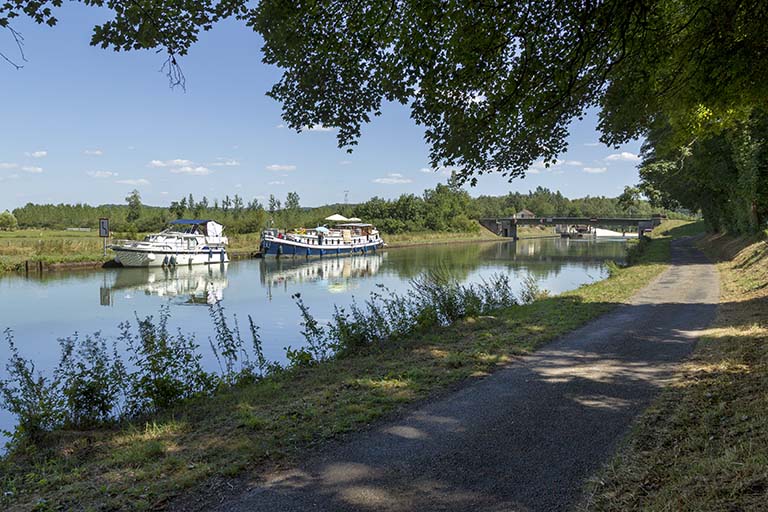

Parties constituantes non étudiéesécluse, maison, poste de commande, chemin de halage, canal, canal de navigation, barrage, barrage mobile, passerelle

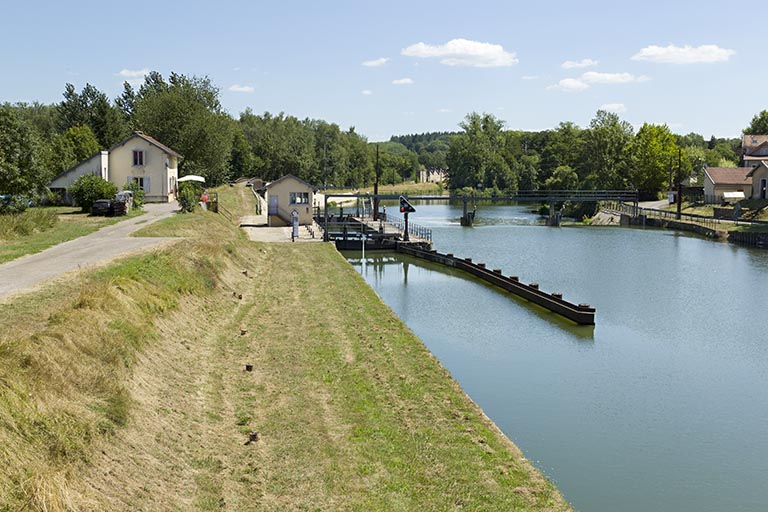

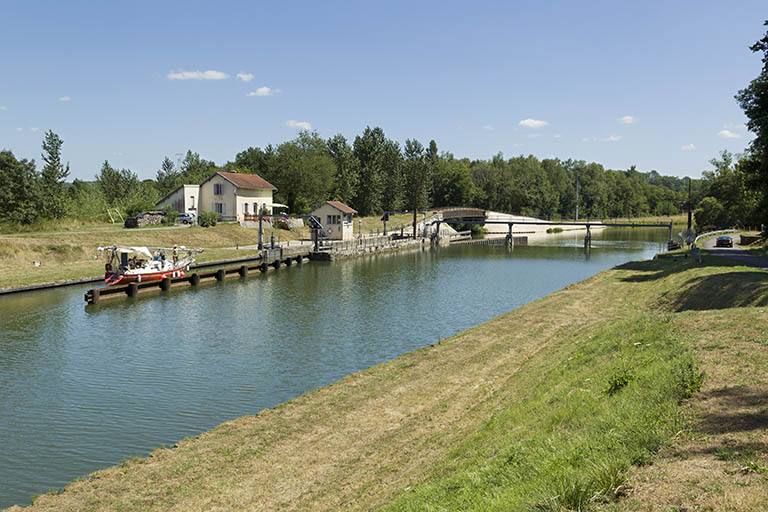

Le site d'écluse n° 4 est édifié entre 1878-1880 dans le cadre des travaux de jonction entre la branche sud du canal de l'Est avec la Saône à Corre. Les différents édifices composant le site sont bâtis à partir de plans-types validés par les ingénieurs du service des Ponts et Chaussées, responsables des travaux d'aménagement de la Saône supérieure jusqu'à Port-sur-Saône et du canal de l'Est. L'ingénieur en chef en charge de la Haute-Saône est Pugnière.

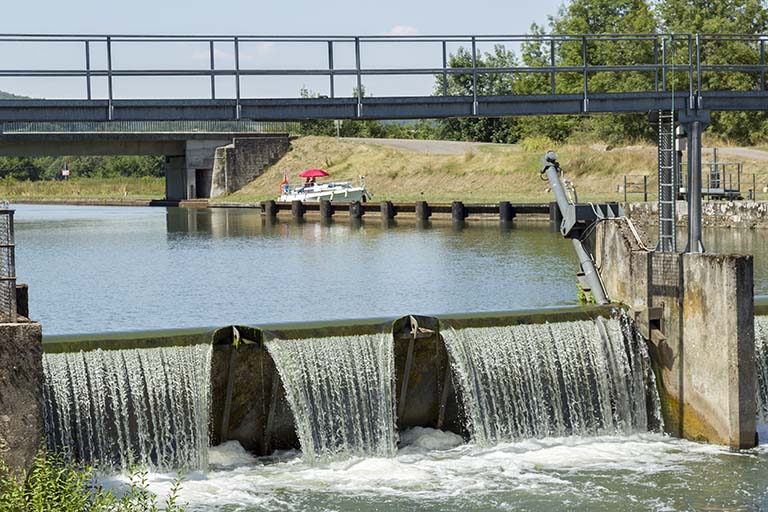

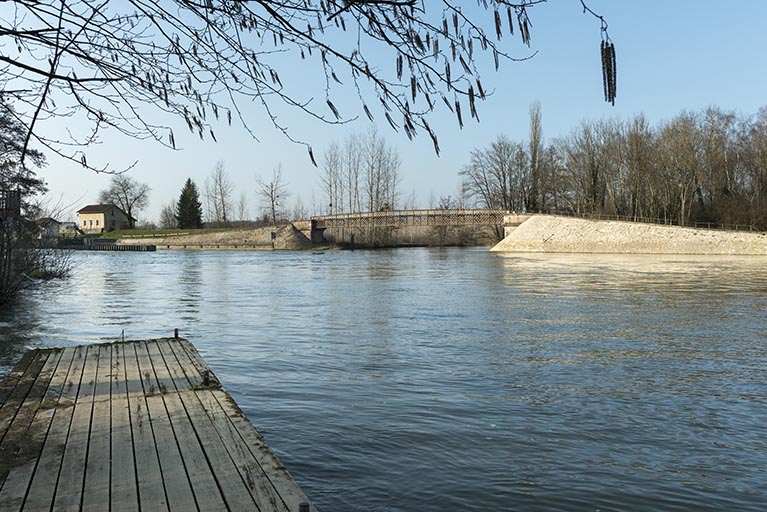

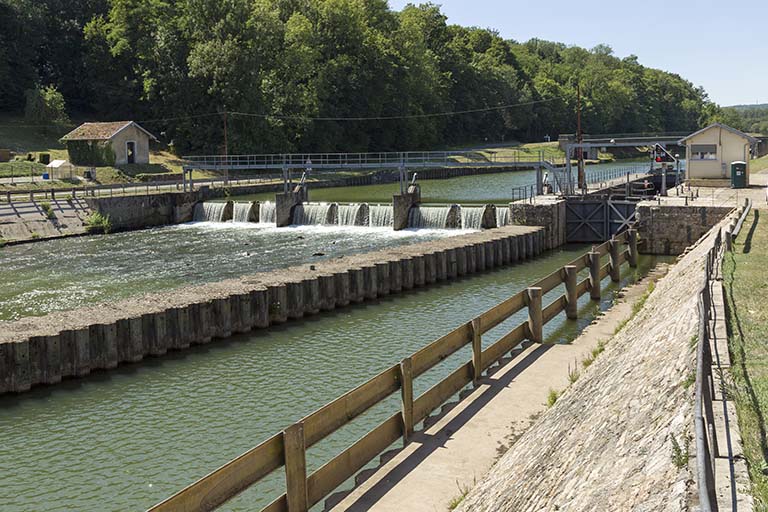

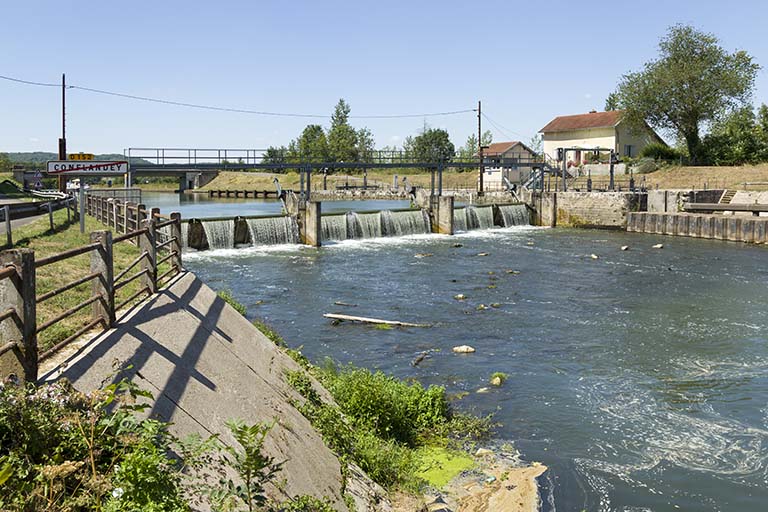

Le barrage mobile est juxtaposé à l'écluse. De type Poiré lors de sa construction vers 1880, il est désormais à clapets les années 1990.

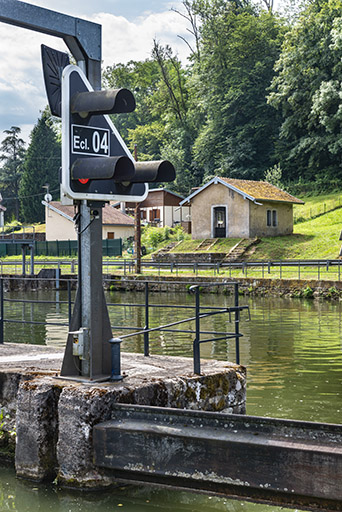

Le poste de commande est installé lors de l'automatisation des écluses dans les années 1990.
-
Période(s)
- Principale : 4e quart 19e siècle , daté par travaux historiques
-
Dates
- 1878, daté par source
-
Auteur(s)
-
Auteur :
Pugniere Louis-Emileingénieur des Ponts et Chaussées signaturePugniere Louis-EmileCliquez pour effectuer une recherche sur cette personne.
Ministère des travaux publics, ponts et chaussées. Ingénieur en chef.
-
Auteur :

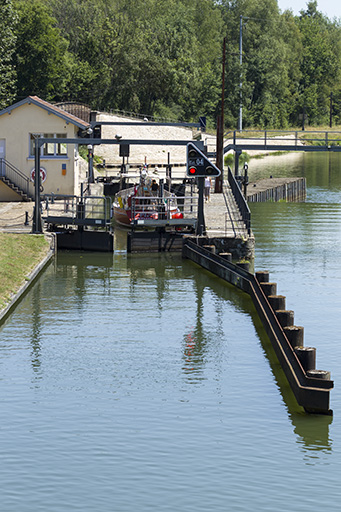

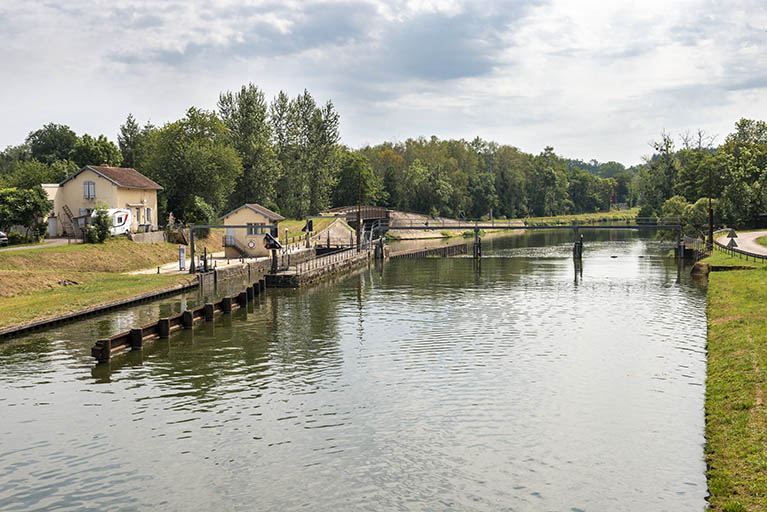

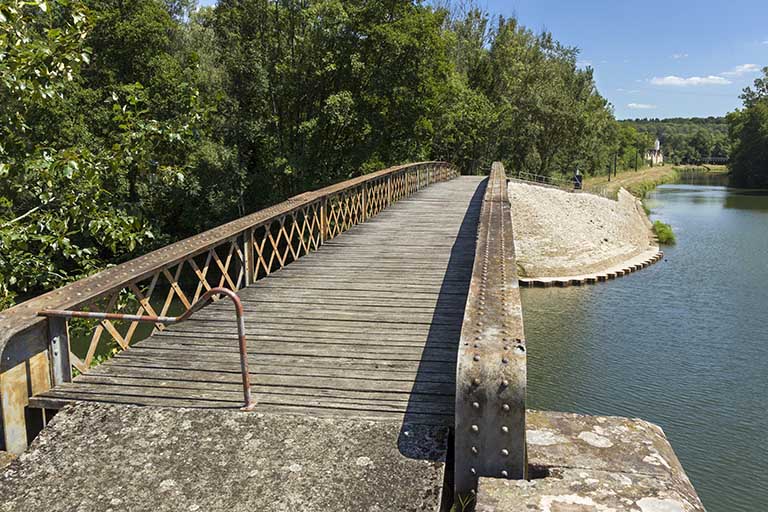

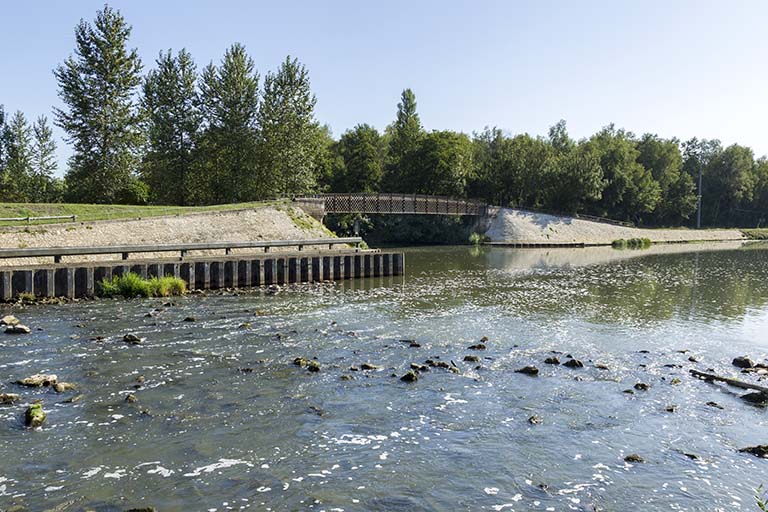

L'écluse, au point kilométrique 372.500, est édifiée en pierre de taille. Longue de 40 m et large de 5,20 m (respectant ainsi le gabarit Freycinet), elle est dotée désormais de deux portes automatisées à deux vantaux. Une passerelle de fer enjambe la Lanterne qui se jette dans la Saône à l'aval de l'écluse.

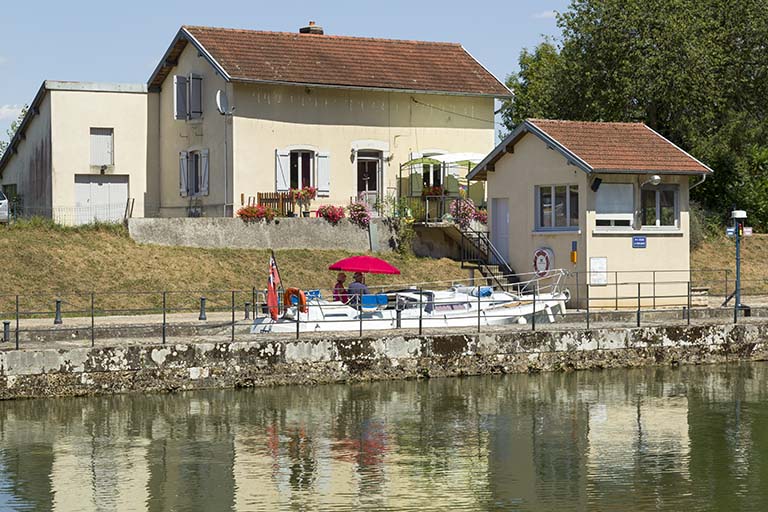

Construite en moellon enduit, la maison est en rez-de-chaussée avec un étage de comble, accessible par un escalier intérieur. La façade antérieure, parallèle au canal, est percée d'une porte principale encadrée par deux baies et surmontée d'une plaque signalétique. Les murs pignons sont percés de deux baies superposées. Le toit, à pignon couvert, est protégé par des tuiles mécaniques.
Le poste de commande se situe sur l'autre rive, face à la maison.
-
Statut de la propriétépropriété d'un établissement public de l'État
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
Documents d'archives
-
Archives départementales de la Haute-Saône, Vesoul : 1549 W 152
Liaison fluviale mer du Nord Méditerranée Saône (1965) Aménagement de la Saône entre Corre et Saint-Symphorien. Avant projet, correspondances, plans, carte de situation.
-
Archives départementales de la Haute-Saône, Vesoul : Vst n° 1545
Vst n° 1545. Service de la navigation, subdivision de Port-sur-Saône (1859-1966) :
- 1-3 : Bief et dérivation d'Ormoy, construction, réparations, aménagement (1879-1946)
- 4 : Prairie de Gevigney, assainissement (1892-1894)
- 5 : Dérivation de Cendrecourt, aménagement (1892-1894)
- 6-8 : Dérivation de Montureux, construction, aménagement, réparations (1878-1950)
- 9-12 et 28 : Bief de Conflandey, construction, réparations, aménagement (1859-1961, 1966)
- 13-16 : Dérivation de Port-sur-Saône, construction, réparations, aménagement (1863-1942)
- 17-18 : Bief de Chemilly, construction et réfection (1878-1931)
- 19 : Dérivation de Scey-sur-Saône (1876-1914)
- 20-22 : Saint-Albin, souterrain et déviation (1876-1943)
- 23-25 : Bief de Chantes, construction d'une dérivation, aménagement (1874-1950)
- 26-27 : Coupure de Cubry-lès-Soing, construction (1878-1962)
9-12 et 28 : Bief de Conflandey, construction, réparations, aménagement (1859-1961, 1966).
Bibliographie
-
Région Bourgogne-Franche-Comté, Inventaire et Patrimoine, Besançon : R.HI.5569
Louis Bonnamour, Marc Bonnetain, Jean-Claude Mallard. La Saône navigable : deux siècles d'aménagements. Paris : Presses de l’École nationale des Ponts du Chaussées, 2009. - 243 p. : ill. en noir du en coul. ; 24 cm. ISBN 978-2-85978-442-3
-
Région Bourgogne-Franche-Comté, Inventaire et Patrimoine, Besançon : F.HI.4139
Pinon, Pierre. Patrimoine fluvial : Canaux et rivières navigables. Paris : Ed. Scala, 2005. - 256 p. : ill. en noir du en coul. ; 30 cm.
Date(s) d'enquête :
2016;
Date(s) de rédaction :
2017
(c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
Mairot Philippe
Cliquez pour effectuer une recherche sur cette personne.
Mairot Philippe
Philippe Mairot, chercheur. Région Franche-Comté, Service Inventaire et Patrimoine, 2011-2024.
