Sonia Dourlot, photographe. Région Bourgogne-Franche-Comté, Service Inventaire et Patrimoine, 2014-2020
Dossier d’œuvre architecture IA70000726
| Réalisé par
- enquête thématique régionale, val de Saône
- enquête thématique régionale, Saône navigable en Bourgogne-Franche-Comté (la)
bief de Montureux-les-Baulay
Œuvre étudiée
Auteur
Copyright
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
Dossier non géolocalisé
Localisation
-
Aire d'étude et canton
Bourgogne-Franche-Comté - Jussey
-
Hydrographies
la Saône
-
Commune
Montureux-lès-Baulay
-
Précisions
oeuvre située en partie sur la commune Cendrecourt ;
oeuvre située en partie sur la commune Jussey ;
oeuvre située en partie sur la commune gevigney-et-Mercey
-
Dénominationsbief
-
Parties constituantes étudiées
-
Parties constituantes non étudiéesporte de garde, centrale hydroélectrique, pont, passerelle, canal de navigation

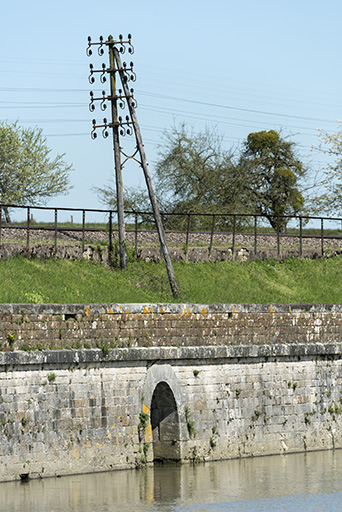

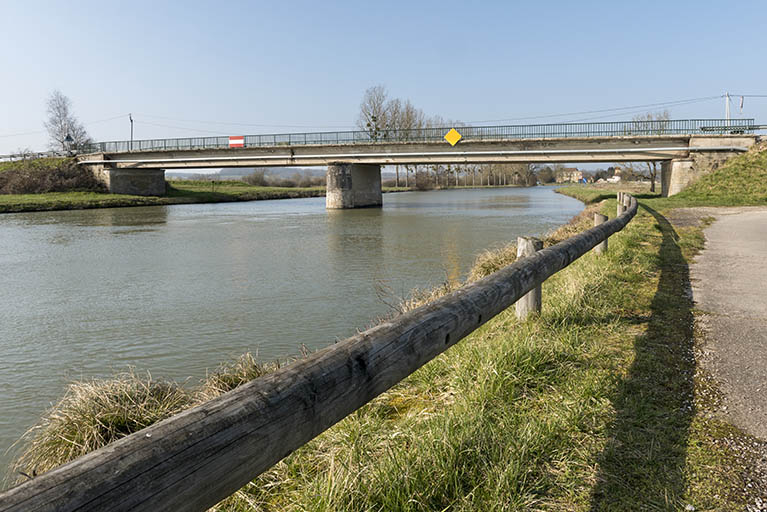

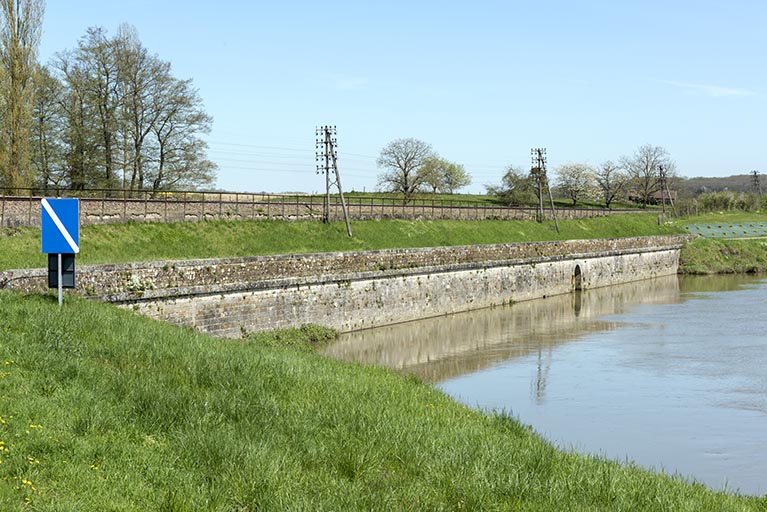

Construit dans le cadre des travaux d'aménagement de la Saône entre Corre et Port-sur-Saône, le bief de Montureux-les-Baulay comprend la troisième dérivation de la petite Saône depuis Corre. Il est bâti entre 1875 et 1879 les travaux sont conduits par le service spécial de la Saône. A l'instar des autres biefs, il comprend une porte de garde (aujourd'hui disparue), un barrage en amont et un site d'écluse en aval. Ce bief dispose d'une dérivation non éclusée en amont du village, au niveau de la digue ferroviaire. Trois ponts routiers permettent de franchir la rivière le long de ce segment. Le bief est équipé de palplanches en béton armé en 1938.
-
Période(s)
- Principale : 3e quart 19e siècle , daté par travaux historiques
- Principale : 4e quart 19e siècle , daté par travaux historiques
-
Dates
- 1875, daté par travaux historiques
-
Auteur(s)
-
Auteur :
Service spécial de la SaôneService spécial de la SaôneCliquez pour effectuer une recherche sur cette personne.
Le service est créé en 1835 dans le cadre des travaux portant sur l amélioration de la navigation de la Saône. Ce service est placé sous la responsabilité de P. Lacordaire, alors ingénieur en chef du département de la Haute-Saône. Géographiquement, deux sections sont créés : une première section, partie supérieure de la rivière (Haute-Saône et Côte d'Or) sous la responsabilité de Lacordaire en tant que directeur basé à Dijon, et une seconde section sous les ordres de l’ingénieur ordinaire Moreau sur la partie inférieure (côte d'Or, Saône-et-Loire et Rhône ) basé à Mâcon.
-
Auteur :

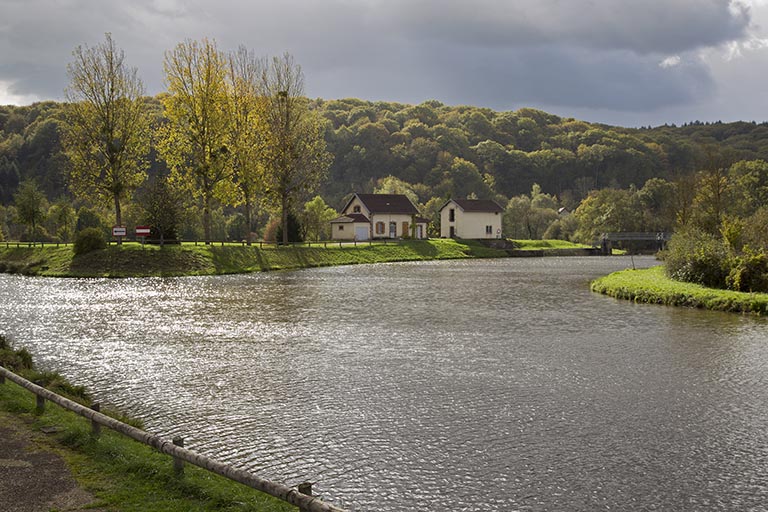

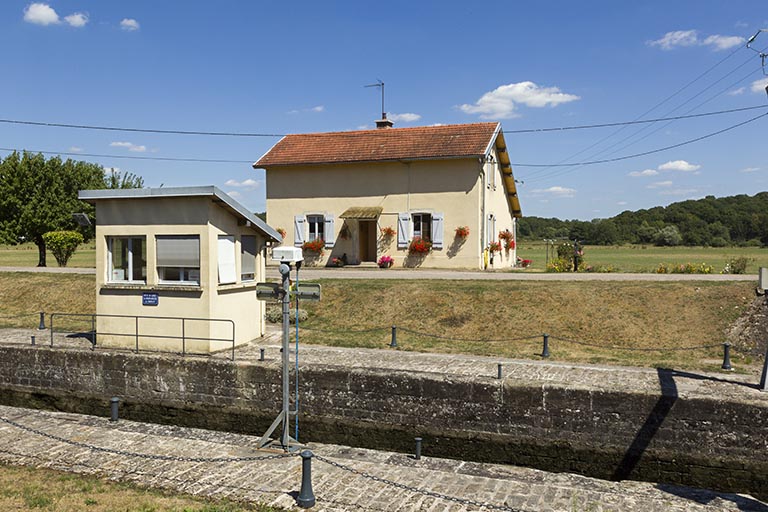

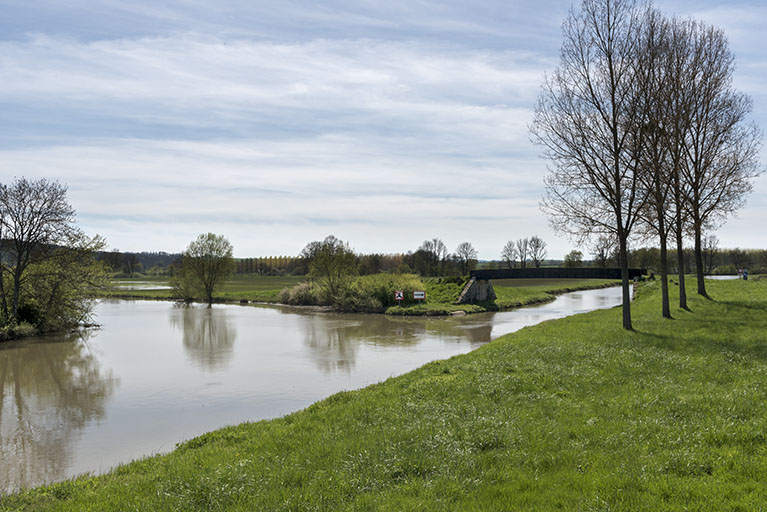

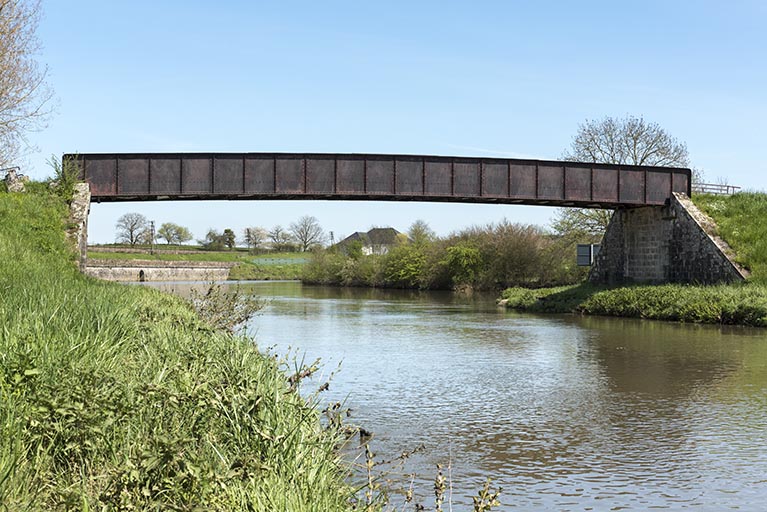

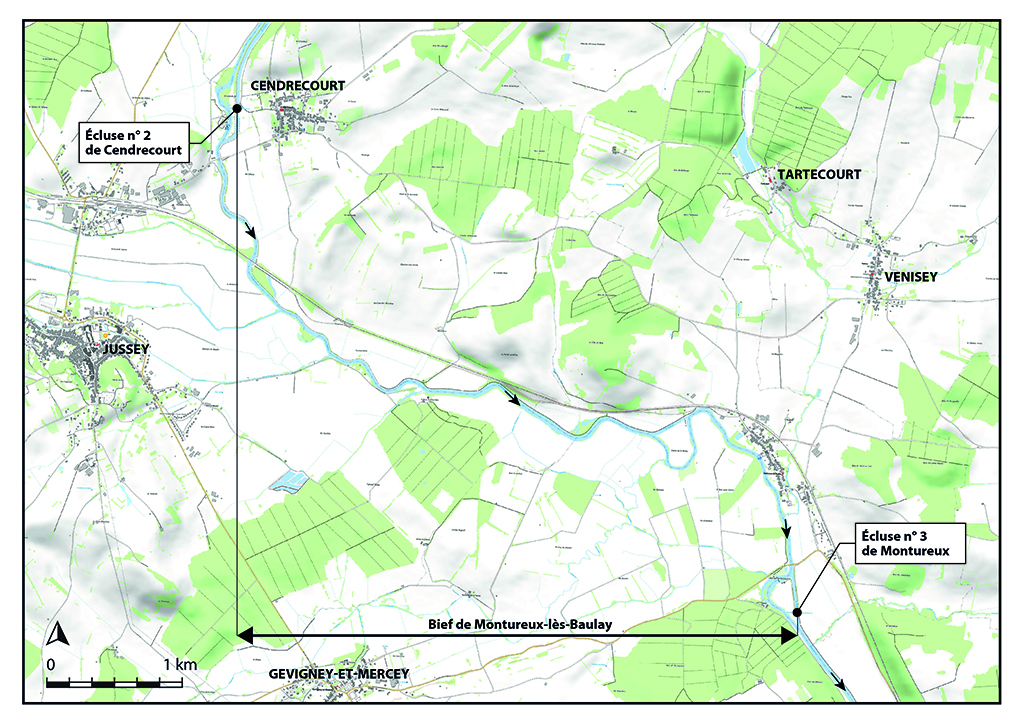

Long de 8 614 mètres, le bief débute à l'aval du site d'écluse de Cendrecourt (PK 392,400). Il dispose de deux dérivations. La première, située au niveau de la Corne de la Hang est non éclusée ; on la franchit au moyen d'une passerelle. Elle mesure 300 m et permet de couper un méandre très prononcé de la rivière. La seconde, longue de 400 m, est en aval du village ; elle regroupe les ouvrages classiques présents sur les autres dérivations de la Saône : site d'écluse et barrage mobile notamment. Il ne manque que les portes de garde. Le bief s’achève au site d'écluse de Montureux (PK 382,700).
Le barrage se situe à l'entrée du méandre, où se situe un moulin en aval, sur la commune de Gevigney-et-Mercey.
Plusieurs segments de la dérivation sont constitués de palplanches. Il subsiste un bel alignement d'arbres.
-
Statut de la propriétépropriété de l'État
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
Documents d'archives
-
Archives départementales de la Haute-Saône, Vesoul : 241 S 1

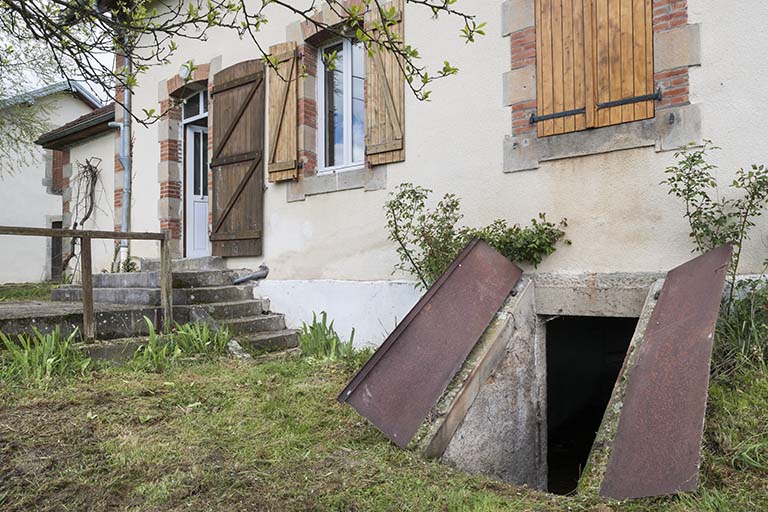

bief de Conflandey (1890 - 1896) réclamations diverses, plan des lieux par l'ingénieur, travaux divers, barrage mobile de Conflandey. Maison éclusière de Montureux-Lès-Baulay.
-
Archives départementales de la Haute-Saône, Vesoul : Vst n° 1545
Vst n° 1545. Service de la navigation, subdivision de Port-sur-Saône (1859-1966) :
- 1-3 : Bief et dérivation d'Ormoy, construction, réparations, aménagement (1879-1946)
- 4 : Prairie de Gevigney, assainissement (1892-1894)
- 5 : Dérivation de Cendrecourt, aménagement (1892-1894)
- 6-8 : Dérivation de Montureux, construction, aménagement, réparations (1878-1950)
- 9-12 et 28 : Bief de Conflandey, construction, réparations, aménagement (1859-1961, 1966)
- 13-16 : Dérivation de Port-sur-Saône, construction, réparations, aménagement (1863-1942)
- 17-18 : Bief de Chemilly, construction et réfection (1878-1931)
- 19 : Dérivation de Scey-sur-Saône (1876-1914)
- 20-22 : Saint-Albin, souterrain et déviation (1876-1943)
- 23-25 : Bief de Chantes, construction d'une dérivation, aménagement (1874-1950)
- 26-27 : Coupure de Cubry-lès-Soing, construction (1878-1962)
6-8 : Dérivation de Montureux, construction, aménagement, réparations (1878-1950)
Bibliographie
-
Région Bourgogne-Franche-Comté, Inventaire et Patrimoine, Besançon : R.HI.5569
Louis Bonnamour, Marc Bonnetain, Jean-Claude Mallard. La Saône navigable : deux siècles d'aménagements. Paris : Presses de l’École nationale des Ponts du Chaussées, 2009. - 243 p. : ill. en noir du en coul. ; 24 cm. ISBN 978-2-85978-442-3
-
Région Bourgogne-Franche-Comté, Inventaire et Patrimoine, Besançon : R.HI.5660
Mauclair Michel. La Saône dans le département de la Haute-Saône : étude économique et sociale (1640-1970) / Michel Mauclair. - Ed. revue et augmentée. - Autet (70) : M. Mauclair, 2015. - 419 p. : ill. ; 30 cm. - Bibliogr. p. 417
-
Région Bourgogne-Franche-Comté, Inventaire et Patrimoine, Besançon : R.HA.5710
Les voies navigables de la Saône, la Seille et le Doubs : guide de navigation fluviale. - Lattes (34) : Ed. de l'écluse, 2011. - 119 p. : ill. en coul., cartes ; 30 cm. - (Fluviacarte ; 10). - ISBN 978-2-916919-37-9
Documents figurés
-
Archives départementales de Saône-et-Loire, Mâcon : 3 S 110-114
Archives départementales de la Saône-et-Loire : Carte de la Saône - registres (1861-1866) 3 S 110-114 :
- 3 S 110 Volume 1, entre Jonvelle et Chantes 4 pk 418 à 346 : feuilles 71 à 61.1866 ;
- 3 S 111 Volume 2, entre Chantes et Gray (1) pk 346 à 285 : feuilles 60 à 51.1865 ;
- 3 S 112 Volume 4, entre Flagey 5 et Allerey, pk 226 à 164 : feuilles 40 à 31 6.1864 ;
- 3 S 113 Volume 5 7, entre Allerey et Tournus, pk 164 à 113 : feuilles 30 à 21.1862 - 1863 ;
- 3 S 114 Volume 6, entre Tournus et Dracé, pk 113 à 63 : feuilles 20 à 11.1861 - 1862.

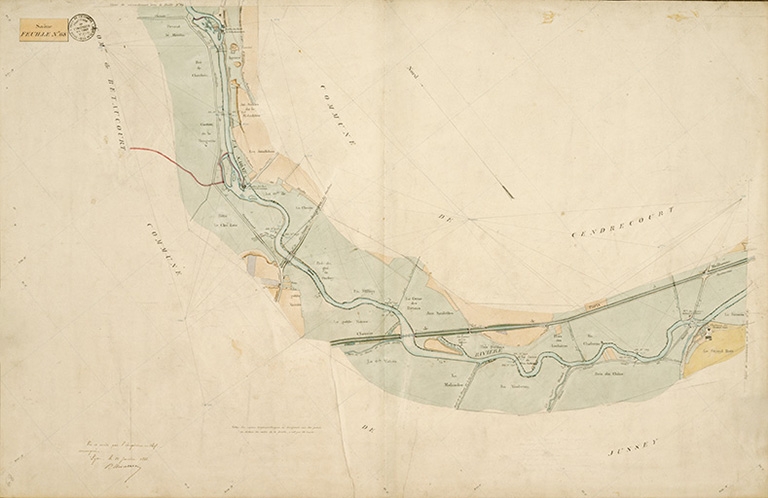

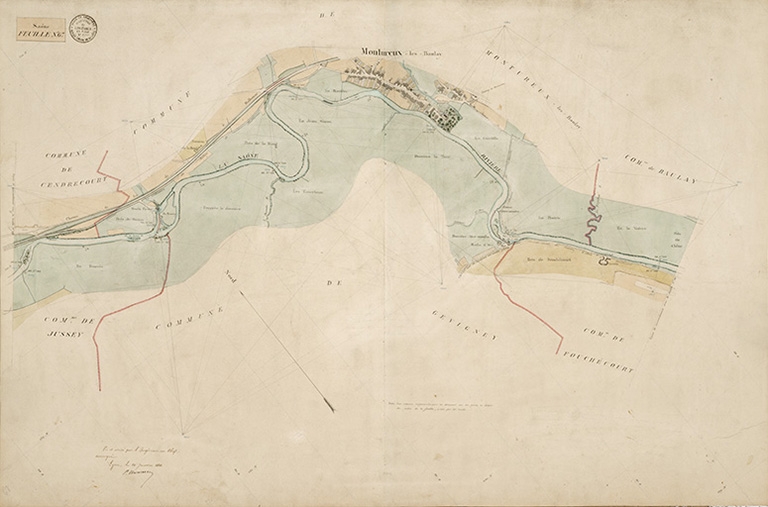

3 S 110 Volume 1, entre Jonvelle et Chantes 4 pk 418 à 346 : feuilles 71 à 61.1866
Date(s) d'enquête :
2016;
Date(s) de rédaction :
2016
