Mongreville, Jérôme. Photographe. Région Bourgogne-Franche-Comté, Service Inventaire et Patrimoine, 1983-2024.
Dossier d’œuvre objet IM25005264
| Réalisé par
- patrimoine industriel, patrimoine industriel du Doubs
machine à décolleter Petermann modèle 1,
usine de décolletage des Ets Perrenoud
Œuvre étudiée
Auteur
Copyright
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
Dossier non géolocalisé
Localisation
-
Aire d'étude et canton
Pays horloger (le) - Maîche
-
Commune
Charquemont
-
Adresse
rue Pierre Mendès-France
-
Cadastre
2014
AN
30
-
Dénominationsmachine à décolleter
-
Appellationsmachine automatique à décolleter Petermann modèle 1
La machine à décolleter a été fabriquée durant le deuxième quart du 20e siècle par l'entreprise suisse Joseph Petermann. Des inscriptions gravées sur elle renvoient à trois brevets déposés le premier (en date du 21 juin 1919 et portant le numéro 83 918, consacré à "an improved frame for automatic lathes" = un bâti de tour automatique) par Albert Petermann (mort en 1977), l'un des fils du fondateur, les deux autres par ce dernier, Joseph Petermann, avec les numéros 112 839 ("machine automatique à fabriquer des vis", 15 octobre 1924) et 114 728 ("dispositif pour l'ajustement de la position réciproque de deux organes", 13 juillet 1925). Un catalogue des années 1920 situe la décolleteuse au milieu d'une gamme comptant trois modèles déclinés en six machines : n° 0 ("décolletage jusqu'à 3 mm de diamètre et 15 mm de longueur"), n° 1 et 1 B (7 et 70 mm) et n° 2 (16 et 90 mm, 2 A 20 et 100 mm, 2 B 20 et 130 mm).
L'entreprise est issue d'une affaire créée par Joseph Petermann (1869-1935), établi à Moutier (canton de Berne, Suisse) en 1902, qui s'associe en 1904 avec André Bechler au sein de la société Bechler et Cie (par la suite Bechler et Petermann). Elle fabrique l'année suivante ses premiers tours automatiques à poupée mobile (décolleteuses), dont l'invention est attribuée à Jakob Schweizer vers 1872-1873 et l'introduction à Moutier durant les décennies 1880-1890 à Nicolas Junker. Petermann et Bechler construisent en 1911 leur usine au 6 rue de Soleure puis se séparent en 1914. Seul à la tête de l'affaire (qui sera transformée en SA le 28 décembre 1931), Petermann dépose en 1919 la marque JPM (Joseph Petermann Moutier). Employant 450 personnes en 1968, sa société sera absorbée à cette date par la SA Tornos (issue de l'entreprise de Junker), avec laquelle elle fusionnera le 29 septembre 1981 en même temps que la SA André Bechler.
La machine provient de la société d'Alphonse Pagès, un temps associé (vers 1920) avec un nommé Wittver au sein de la société de Mécanique de précision A. Pagès et Wittver SA, établie au 13 rue de la Gare à Charquemont. Lui succèdent de 1925 à 1930 environ la Société des Emboutissages perfectionnés, au début des années 1930 les Ets Eugène Chapatte puis en 1969 l'entreprise de mécanique de Michel Perrenoud, transférée rue Pierre Mendès-France en 1996.
-
Période(s)
- Principale : 2e quart 20e siècle , daté par tradition orale
-
Stade de création
- œuvre de série
-
Lieu d'exécutionCommune : Suisse, canton de Berne, Moutier
-
Auteur(s)
-
Auteur :
Petermann Joseph SAusine signaturePetermann Joseph SACliquez pour effectuer une recherche sur cette personne.
Fabrique de machines-outils créée en 1904 à Moutier (canton de Berne, Suisse) sous l'appellation A. Bechler et Cie, par association de Joseph Petermann et d'André Bechler. Devenue Bechler et Petermann en 1912, Joseph Petermann en 1914 (avec statut de SA le 28 décembre 1931), Petermann et Cie en 1953. Absorbée par Tornos SA en 1968, avec laquelle elle fusionne le 29 septembre 1981.
-
Personnalité :
Petermann JosephPetermann JosephCliquez pour effectuer une recherche sur cette personne.
Né à Courgenay (canton du Jura, Suisse) le 7 octobre 1869 et mort à Moutier (canton de Berne) le 1er mars 1935, Joseph Petermann est le fondateur de la société éponyme, fabriquant des décolleteuses et autres machines-outils à Moutier.
-
Personnalité :
Petermann AlbertPetermann AlbertCliquez pour effectuer une recherche sur cette personne.
Dirigeant, avec deux de ses frères, de la société Joseph Petermann établie à Moutier (canton de Berne, Suisse) pour fabriquer des machines-outils, notamment des décolleteuses.
-
Auteur :

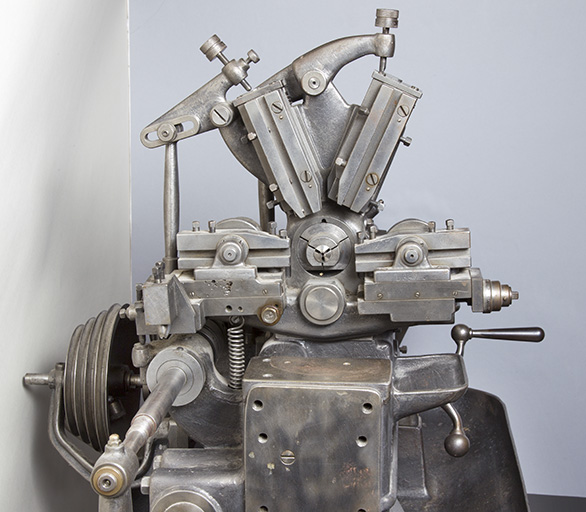

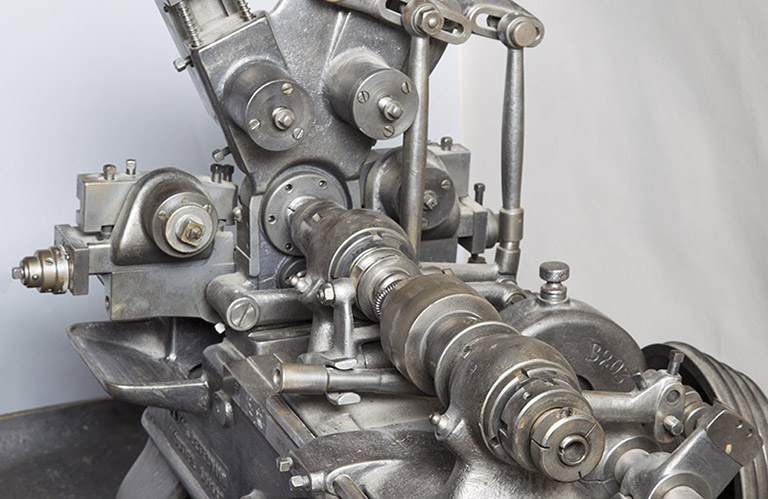

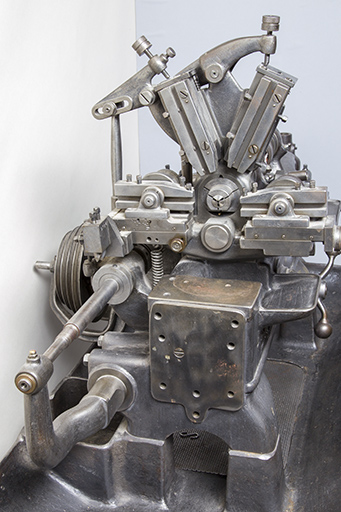

Présentée dans l'entrée de l'usine, la machine à décolleter est réalisée en fonte, acier et bronze (bagues). Placée sur un support en fonte composé d'une cuvette boulonnée sur deux pieds doubles, elle est principalement composée d'une poupée mobile et d'une lunette sur bascule équipée de quatre porte-burins disposés en étoile (deux horizontaux sur la bascule et deux verticaux sur la lunette). Un arbre à came unique, actionné à l'aide d'une courroie et de poulies à gorge, commande les mouvements des différents organes. La machine est nue : elle n'a ni burin ni appareil accessoire. Ce dernier, qui se fixe sur la plate-forme verticale ménagée à l'extrémité gauche du bâti, peut être un appareil à percer, fileter, tarauder, fendre les têtes de vis, etc. Un catalogue des années 1920 en donne les principales caractéristiques : environ 200 kg, diamètre maximum des barres 5 mm (acier) à 7 mm (laiton), longueur maximum du tournage 70 mm, diamètre maximum de filetage 4 mm (acier) à 7 mm (laiton), 600 tr/mn, puissance absorbée 1/6e de ch.
-
Catégoriesindustrie de mécanique de précision
-
Structures
- produit élaboré d'origine minérale, solide en masse, produit semi-fini
-
Matériaux
- acier, en plusieurs éléments, structure
- fonte de fer, en plusieurs éléments, structure
- bronze
-
Mesures
-
Précision dimensions
Dimensions totales en cm : h=130, la=100, pr=52. Poids approximatif : 200 kg.
-
Inscriptions & marques
- inscription concernant le fabricant, sur l'œuvre, fondu, en relief
- inscription concernant le lieu d'exécution, sur l'œuvre, fondu, en relief
- inscription technique, sur l'œuvre, gravé
-
Précision inscriptions

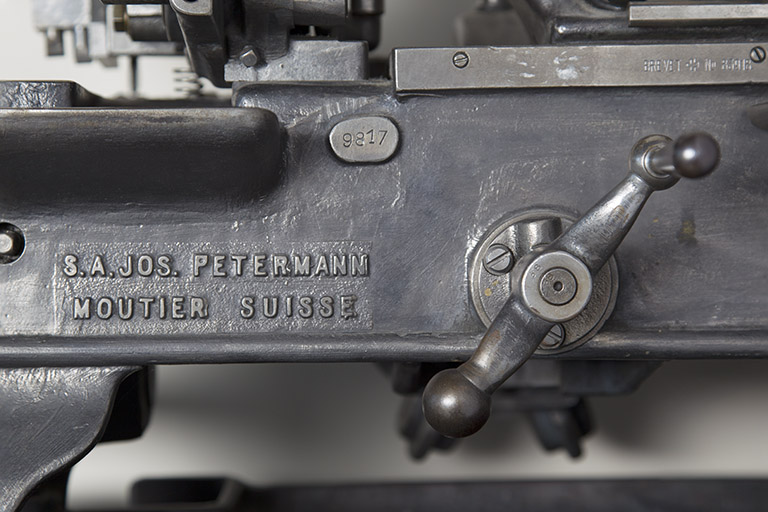

Inscription fondue en relief sur la face avant de la machine : S.A. Jos. Petermann / Moutier Suisse, et plus loin : N° 1. Inscriptions gravées sur la même face : 9817, et : Brevet [croix grecque] n° 83918. 112839. 114728.
-
État de conservation
- hors état de marche
-
Statut de la propriétépropriété privée
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
-
Archives régionales de Bourgogne-Franche-Comté, Besançon
Perrenoud, Philippe. Responsable de la SAS Perrenoud. Charquemont.
29 avril 2014
Documents d'archives
-
Archives de la société Perrenoud, Charquemont
Machines-outils automatiques Joseph Petermann, Moutier (Suisse). Catalogue général. - Moutier : Joseph Petermann, s.d. [années 1920]. 2-100 p. : ill. ; 22,5 x 15,5 cm
p. 38-43 : ill.
Bibliographie
-
Archives de la société Perrenoud, Charquemont
Petermann, Albert. Traité pratique et théorique pour le calcul des cames des machines automatiques à décolleter système " Petermann ". 2e éd. - Moutier : Joseph Petermann, s.d. [1921]. 84 p. : ill. ; 26,5 cm.
p. 25-26 : ill.
Documents figurés
-
Archives de la société Perrenoud, Charquemont

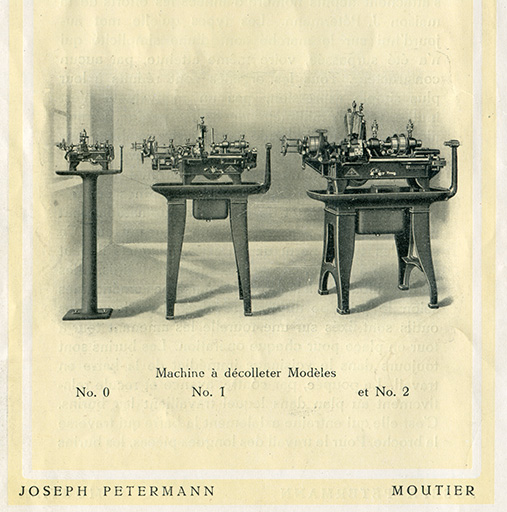

Machine à décolleter modèles n° 0, n° 1 et n° 2, gravure, s.n., s.d. [années 1920]. Extraite de : Machines-outils automatiques Joseph Petermann, Moutier (Suisse). Catalogue général. - Moutier : Joseph Petermann, s.d. [années 1920], p. 6.
-
Archives de la société Perrenoud, Charquemont

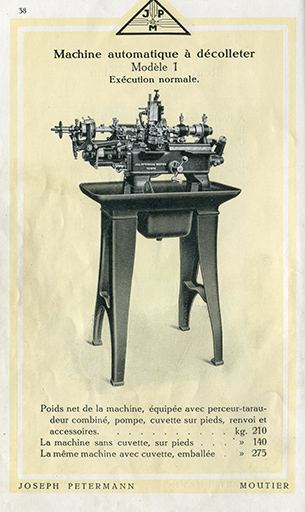

Machine automatique à décolleter modèle 1, exécution normale, gravure, s.n., s.d. [années 1920]. Extraite de : Machines-outils automatiques Joseph Petermann, Moutier (Suisse). Catalogue général. - Moutier : Joseph Petermann, s.d. [années 1920], p. 38.
-
Archives de la société Perrenoud, Charquemont

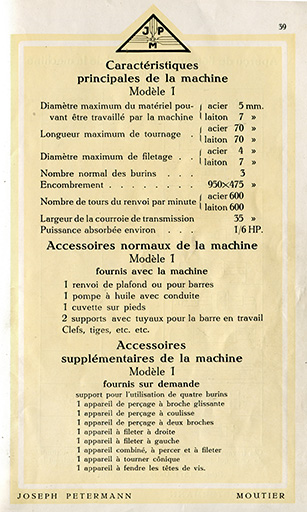

Caractéristiques principales de la machine modèle 1, texte imprimé, s.n., s.d. [années 1920]. Extrait de : Machines-outils automatiques Joseph Petermann, Moutier (Suisse). Catalogue général. - Moutier : Joseph Petermann, s.d. [années 1920], p. 38.
-
Archives de la société Perrenoud, Charquemont

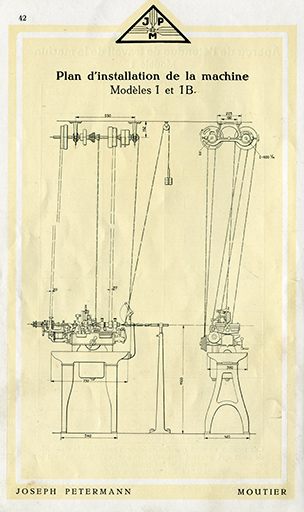

Plan d'installation de la machine modèles 1 et 1B, dessin imprimé, s.n., s.d. [années 1920]. Extraite de : Machines-outils automatiques Joseph Petermann, Moutier (Suisse). Catalogue général. - Moutier : Joseph Petermann, s.d. [années 1920], p. 42.
-
Archives de la société Perrenoud, Charquemont

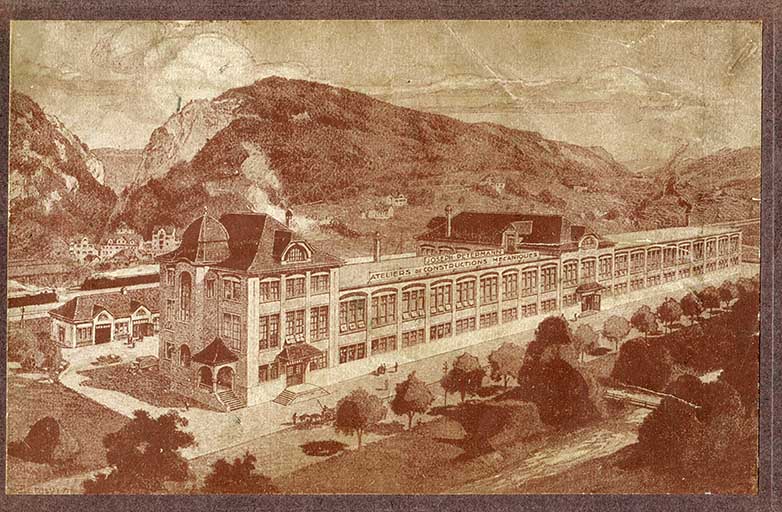

[Vue cavalière de l'usine Petermann à Moutier, Suisse], gravure, s.n., s.d. [années 1920]. Extraite de : Machines-outils automatiques Joseph Petermann, Moutier (Suisse). Catalogue général. - Moutier : Joseph Petermann, s.d. [années 1920], 4e de couverture.
-
Archives de la société Perrenoud, Charquemont

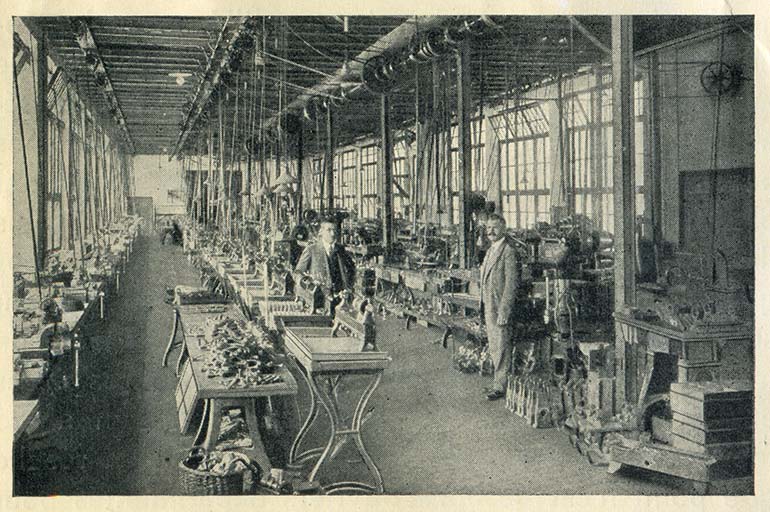

Une des salles de machines [de l'usine Petermann de Moutier, Suisse], photographie, s.n., s.d. [années 1920]. Extraite de : Machines-outils automatiques Joseph Petermann, Moutier (Suisse). Catalogue général. - Moutier : Joseph Petermann, s.d. [années 1920], p. 2.
Joseph Petermann figure à droite sur la photographie.
Documents multimédia
-
Chronologie jurassienne. (URL : http://www.chronologie-jurassienne.ch).
Articles Joseph Pétermann, Pétermann SA - Moutier (consultation : 11 août 2014) -
Huguelet, Edouard. Des machines et des hommes. Quelques reflets de l'histoire de la machine-outils en Suisse romande. Document accessible en ligne (consultation le 11 août 2014) : http://www.technews.ch/machineshommes/index.html
Notamment le chapitre 6 : Genèse et développement des tours automatiques à poupée mobile -
Joseph Pétermann. Article publié sur Wikipédia (consultation août 2014 : http://fr.wikipedia.org/wiki/Joseph_P%C3%A9termann)
