mécanisme d'horloge (échappement à cylindre),
café de l'Industrie, immeuble et atelier d'horlogerie Donzé et Brischoux puis Donzé Père et Fils
Œuvre étudiée
Auteur
Copyright
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
Dossier non géolocalisé
Localisation
-
Aire d'étude et canton
Pays horloger (le) - Maîche
-
Commune
Charquemont
-
Adresse
12 Rue Neuve
-
Cadastre
2014
AI
206-212
-
Dénominationsmécanisme d'horloge
-
Appellationséchappement à cylindre
Cet échappement à cylindre a vraisemblablement été fabriqué dans le Haut-Doubs durant la première moitié du 20e siècle. Organe de partage et distribution du temps, décomposant en impulsions une énergie continue (généralement fournie par un ressort), l'échappement découpe le temps en intervalles réguliers. Celui à cylindre trouve son origine dans un brevet déposé en 1695 par l'horloger anglais Thomas Tompion (1639-1713), associé à William H. Houghton et Edward Barlow. Son invention est perfectionnée par son successeur Georges Graham (1675-1751), qui lui donne sa forme définitive vers 1720-1725. Il en envoie en 1727 un exemplaire au Français Julien Leroy (1686-1748), qui l'apprécie mais en trouve la fabrication difficile. Echappement à repos frottant, l'échappement à cylindre est bien plus régulier et précis que celui à roue de rencontre (aussi dit à verge) qui domine alors : il va le remplacer, d'autant qu'il permet la réalisation de mouvements moins épais (avec la disparition de la fusée). Il ne se généralise cependant qu'au cours du 19e siècle et le Haut-Doubs se fait une spécialité de sa fabrication au point d'en avoir un quasi-monopole mondial. La production française est réalisée manuellement, dans les fermes ou dans de petits ateliers. Elle se raréfie au moment de la première guerre mondiale et l'horlogerie suisse, son principal client, y supplée en créant ses propres usines, avec une production fortement mécanisée. Dans l'entre-deux-guerres, les producteurs français industrialisent eux-aussi la fabrication mais l'échappement à cylindre décline face à celui à ancre (plus précis) et sa fabrication cesse avec la deuxième guerre mondiale (bien que la société suisse Beaumann et Cie, des Bois, ait déposé le 30 avril 1945 un brevet pour un modèle nommé Libra).
-
Stade de création
- oeuvre de série
-
Auteur(s)
- Auteur :

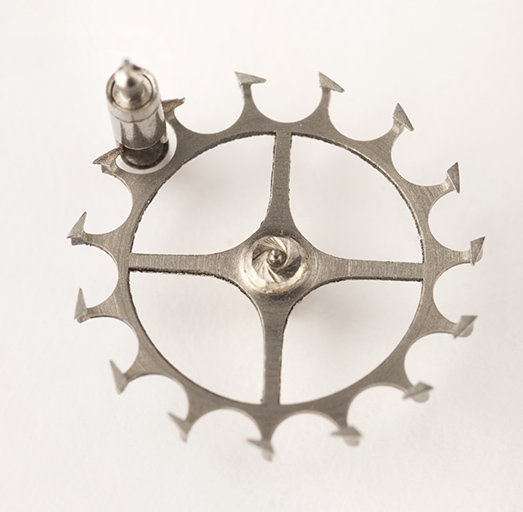

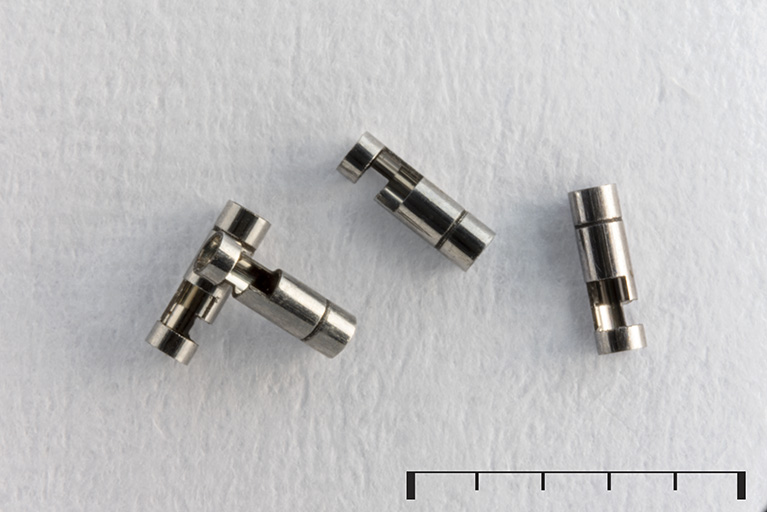

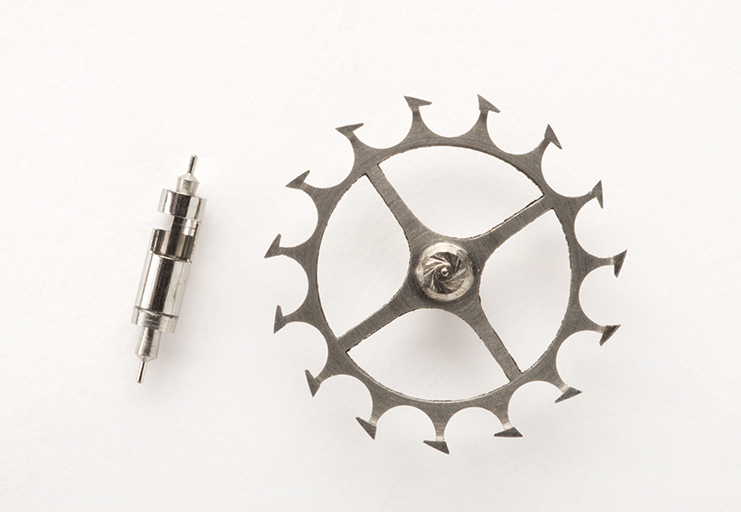

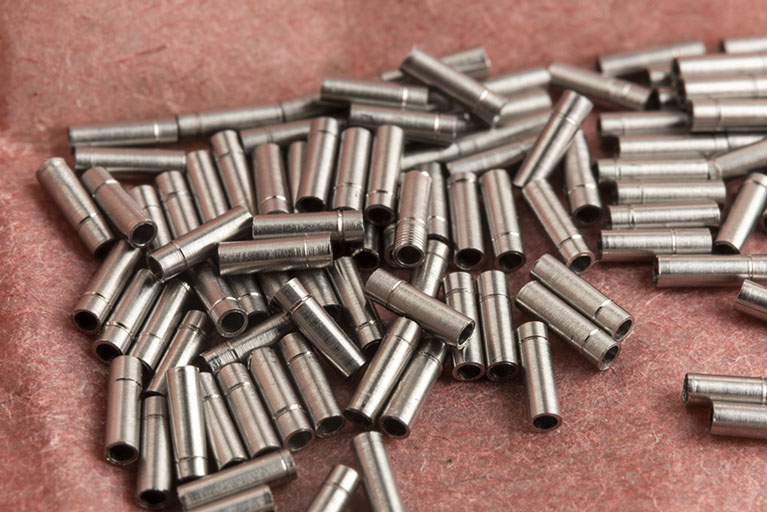

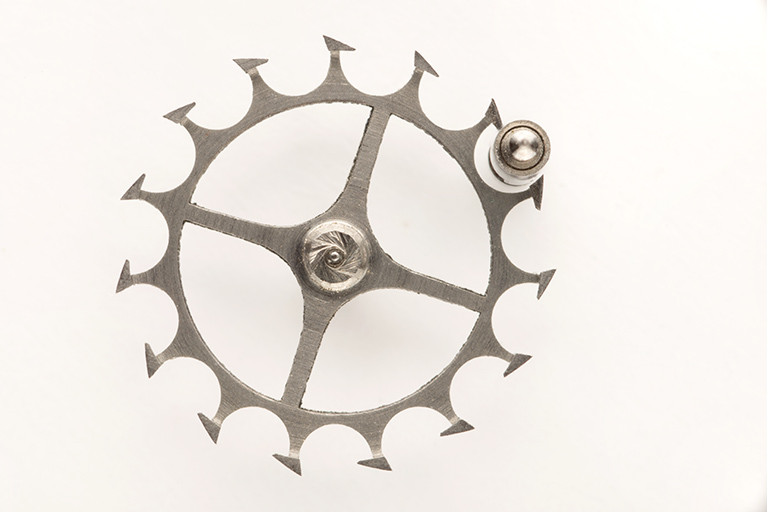

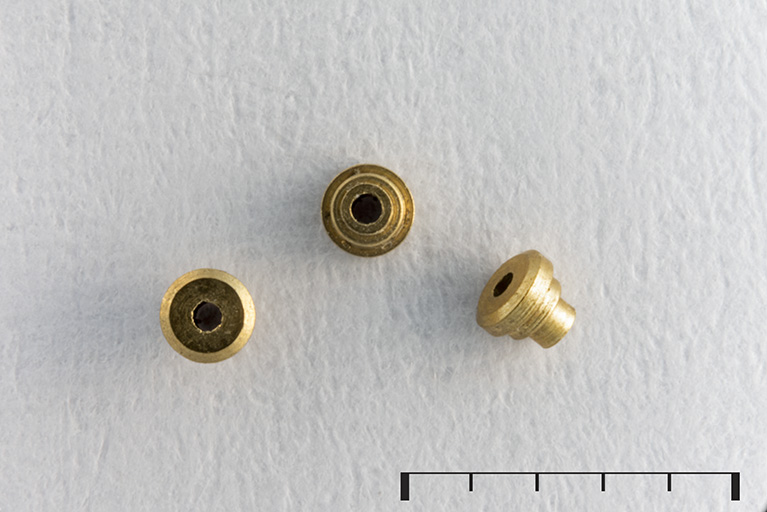

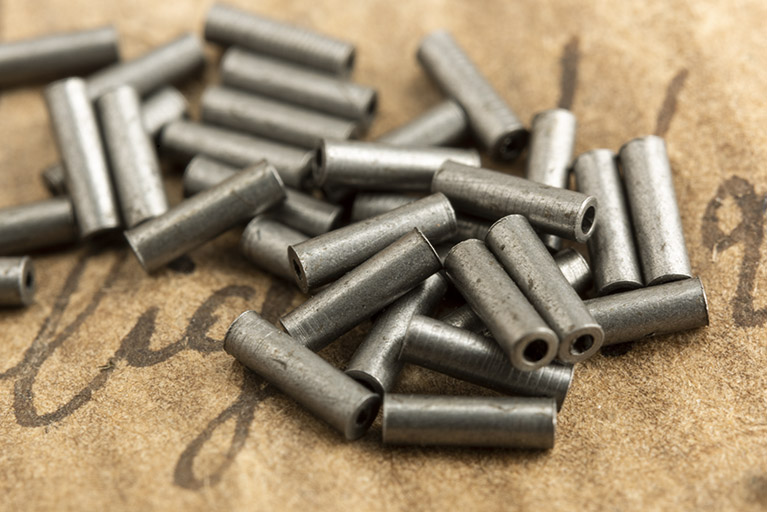

Cet assortiment à cylindre 18 lignes se compose de deux pièces en acier : le cylindre (1 mm de diamètre, 3 mm de haut) et la roue de cylindre (8 mm de diamètre, 2,4 mm de haut). Le cylindre est formé d'un tube cylindrique (l'écorce), échancré par deux encoches contigües : la grande coche (d'environ 164°, laissant 196° de "plein") et la petite coche ou coche de renversement (de 270°), moins haute. Le cylindre est muni à chaque extrémité d'un tampon, enfoncé en force, prolongé par un pivot (le tigeron) ; il accueille également au-dessus des coches une rondelle, l'assise (aussi appelée assiette, siette ou sciette), qui supportera le balancier (elle manque ici). La roue de cylindre a 4 bras (croisées) et 15 dents, séparées par un espace arrondi en forme de U. De forme triangulaire, disposée suivant la circonférence, un peu arrondie, chacune des dents est soutenue par une colonne qui la place dans un plan supérieur à celui de la roue.

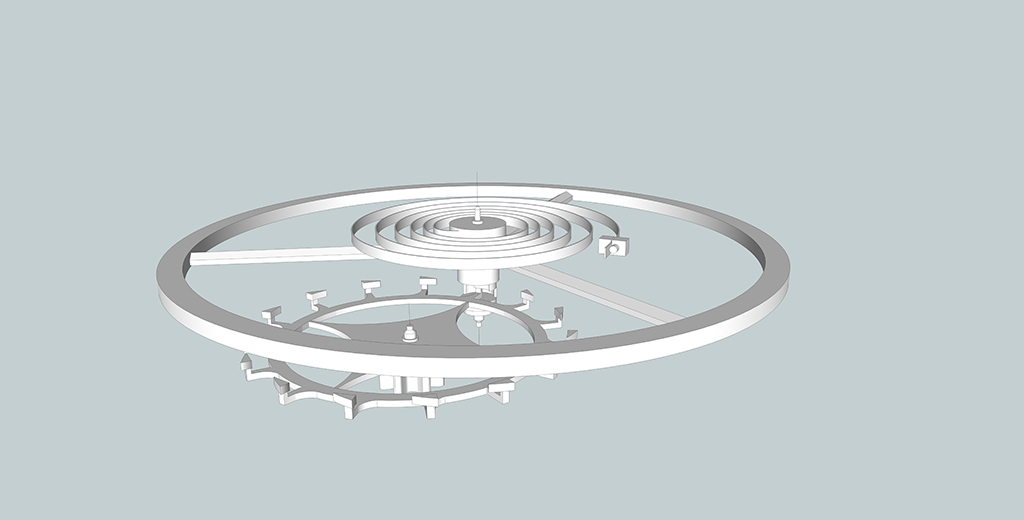

Le fonctionnement de l'échappement à cylindre est commandé par le balancier-spiral, qui imprime au cylindre un mouvement de va-et-vient. La dent de la roue qui se présente frotte tout d'abord contre la paroi extérieure de l'écorce puis le mouvement change de sens. La grande coche se présente devant cette dent, qui pénètre à l'intérieur du cylindre où elle reste bloquée, frottant contre la paroi intérieure. Nouveau changement de sens et nouvelle présentation de la grande coche : la dent s'échappe alors que celle qui suit vient en appui contre la paroi extérieure du cylindre. Le mouvement de rotation de la roue de cylindre (généré par le ressort et transmis par le rouage) est donc stoppé chaque fois que la dent est en appui contre la paroi du cylindre (elle est alors au repos, d'où le nom d'échappement à repos frottant). L'écoulement continu de l'énergie du ressort est donc bien décomposé en impulsions et, de ce fait, le temps en intervalles réguliers, dont la régularité est gérée par le balancier-spiral.
Quelques (rares) singularités de ce type d'échappement : le cylindre a pu être en réalisée en rubis (l'horloger Breguet en conçut un de ce type vers 1794), en saphir, etc. ; le sens de rotation de la roue de cylindre a également pu être inversé, l'entrée de la dent dans le cylindre se faisant par le côté droit (on parlait alors de "cylindre à rebours"). Par ailleurs, Joseph Etevenard a produit une ébauche au diamètre de 10 1/2 lignes "dans laquelle le pignon d'échappement était inversé, la roue de champ engrenant au-dessus de la denture de la roue de cylindre et non dessous comme habituellement". Enfin, les horlogers parlaient de cylindre "à coche haute" dans le cas de montres relativement épaisses et de cylindre "à coche basse" pour les montres basses ou extra-plates.
-
Catégorieshorlogerie, métrologie
-
Matériaux
- acier
-
Précision dimensions
Dimensions du cylindre (en mm) : d = 1, h hors tout (pivots compris) = 3. Dimensions de la roue : d = 8, h = 0,5 (épaisseur d'un bras : 0,1), h hors tout (pivots compris) = 2,4.
-
État de conservation
- oeuvre incomplète
-
Précision état de conservation
L'assiette manque.
-
Statut de la propriétépropriété d'une personne privée
-
Référence Patriarcheprésent sur POP
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Jacques Donzé
- (c) Georges Mailley
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
- (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
-
Donzé, Jacques. Ancien horloger, historien de Charquemont.
2012-2015
Documents d'archives
-
Catalogue officiel des pièces d'origine pour le rhabillage des montres suisses. - Bienne : P. Ruch-Daulte, 1955. 2 t. en 1 vol. (classeur) : ill. ; 22 cm. (Les Fabricants suisses d'horlogerie).
Bibliographie
-
Belmont, Henry-Louis. L'échappement à cylindre (1720-1950) : le Haut-Doubs, centre mondial au 19e siècle. - Besançon : Technicmédia, 1984. 328 p. : ill. ; 28 cm.
-
Chavigny, Richard ; Perissas, Michel. La mesure du temps à travers les âges. - Toulouse : Ed. de l'Ixcéa, 2009. 306 p. : ill. ; 24 cm.
-
Daniels, George. La montre : principes et méthodes de fabrication. - La Croix (Suisse) : Watchprint.com, 2011.
P. 199-203 : ill.
Documents figurés
-

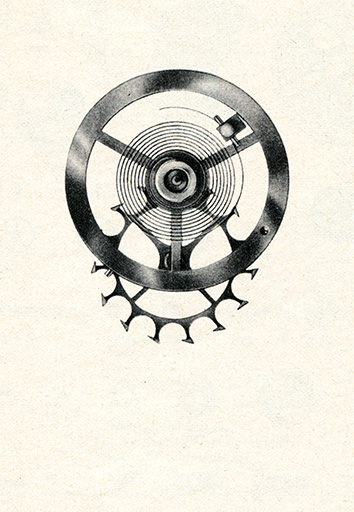

[Echappement à cylindre], dessin imprimé, s.n., s.d. [1955]. Publié dans : Catalogue officiel des pièces d'origine pour le rhabillage des montres suisses, 1955, t. 1, p. [117 bis].
-

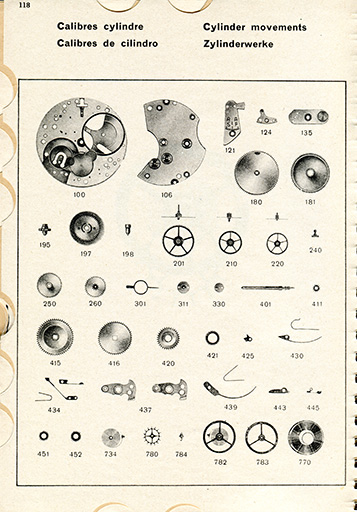

Calibres cylindre [dessin des fournitures composant un calibre cylindre], dessin imprimé, s.n., s.d. [1955]. Publié dans : Catalogue officiel des pièces d'origine pour le rhabillage des montres suisses, 1955, t. 1, p. [118].
-

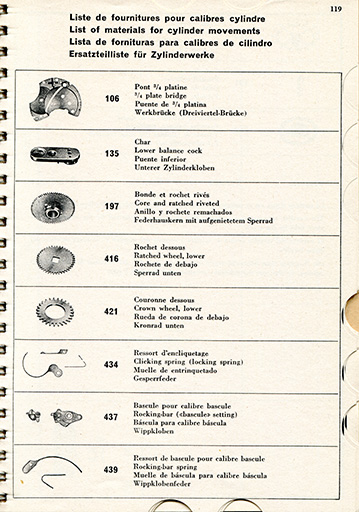

Liste de fournitures pour calibres cylindre [planche 1], dessin imprimé, s.n., s.d. [1955]. Publié dans : Catalogue officiel des pièces d'origine pour le rhabillage des montres suisses, 1955, t. 1, p. 119.
-

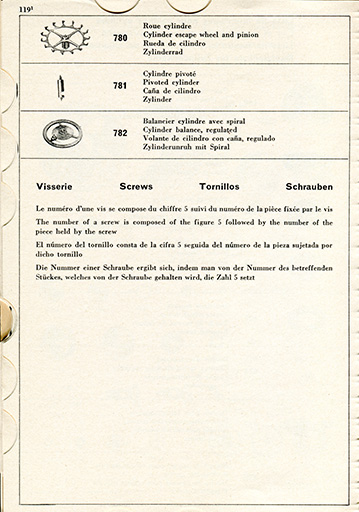

Liste de fournitures pour calibres cylindre [planche 2], dessin imprimé, s.n., s.d. [1955]. Publié dans : Catalogue officiel des pièces d'origine pour le rhabillage des montres suisses, 1955, t. 1, p. 119-1.
-
Collection particulière : Jacques Donzé, Charquemont

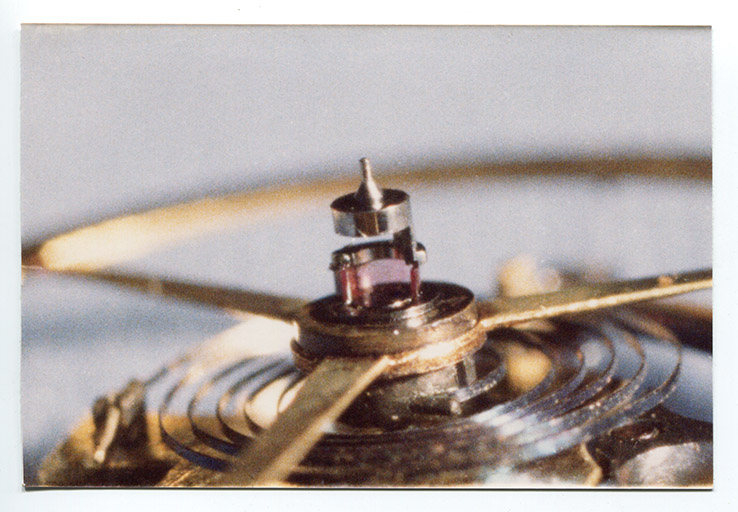

[Cylindre (ou "tuile") en rubis, première moitié du 19e siècle ?], photographie, par Georges Mailley et Jacques Donzé, juin 1987. L'horloger Breguet conçut un cylindre en rubis vers 1794. C'est une pièce rare. Celui photographié équipait un mouvement 15 lignes extra-plat de conception Lépine.
