machine à meuler (machine à rectifier les roues d'engrenage) dite machine à justifier les dents des roues de cylindre, ferme et atelier d'horlogerie de Lucien Bessot
Œuvre étudiée
Auteur
Copyright
  • (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine

Dossier non géolocalisé

Localisation
  • Aire d'étude et canton Pays horloger (le) - Maîche
  • Commune Maîche
  • Lieu-dit Grand Vau
  • Dénominations
    machine à meuler
  • Appellations
    machine à justifier les dents des roues de cylindre

Cette machine a été fabriquée dans la première moitié du 20e siècle, à Maîche, par Adelin Berçot (1864-1936). Débutant sa carrière dans l'usine d'horlogerie Rotschi, celui-ci s'est ensuite établi à son compte comme fabricant de machines de précision pour les horlogers, déposant plusieurs brevets pour la réalisation de l'échappement à cylindre. Il se fait construire en 1912 une maison avec atelier de mécanique au 13 rue Sous Montjoie, est associé de 1912 à 1914 avec Jules Maire puis avec son gendre, Maurice Roch (1906-1965), qui à sa mort en 1936 reprend l'affaire (elle fermera en 1982). La machine a été acquise par Charles Emile Bessot, travaillant à la fin du 19e siècle "sur la fenêtre" dans une ferme du Grand Vau, ou par son fils Lucien Bessot (1872-1944), également paysan et horloger, qui fait construire en 1924 un atelier dans la cour de la ferme (elle est actuellement conservée par un membre de la famille Bessot). Elle sert à justifier (égaliser) les 15 dents des roues de cylindre qui viennent au contact avec le cylindre dans l'échappement portant ce nom : la forme et le profil (pointe, talon et incliné) de chaque dent sont ainsi rectifiées à l'aide d'une meule. D'autres machines dédiées à cette tâche existent à la fin du 19e siècle : celle d'Auguste Hintzy (1866-1902), des Bréseux, signée et datée de 1895 ; celle de Viénot Père et Fils, de Rosureux, également signée, datée de 1897.

  • Période(s)
    • Principale : 1ère moitié 20e siècle , daté par travaux historiques
  • Lieu d'exécution
    Commune : Maîche
    Adresse : 13 rue Sous Montjoie
    Édifice ou site : maison et atelier de construction mécanique Berçot puis Roch
  • Auteur(s)
    • Auteur :
      Berçot Adelin
      Berçot Adelin

      Berçot, Adelin (1864-1936). Artisan mécanicien. Fabrique des outils et des machines (notamment pour l'horlogerie) dans la maison qu'il s'est fait bâtir en 1912 au 13 rue Sous Montjoie. Affaire reprise en 1936 par son gendre Maurice Roch.

      Cliquez pour effectuer une recherche sur cette personne.
      mécanicien, atelier de fabrication signature

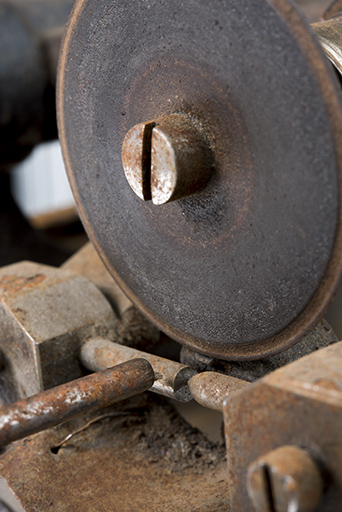

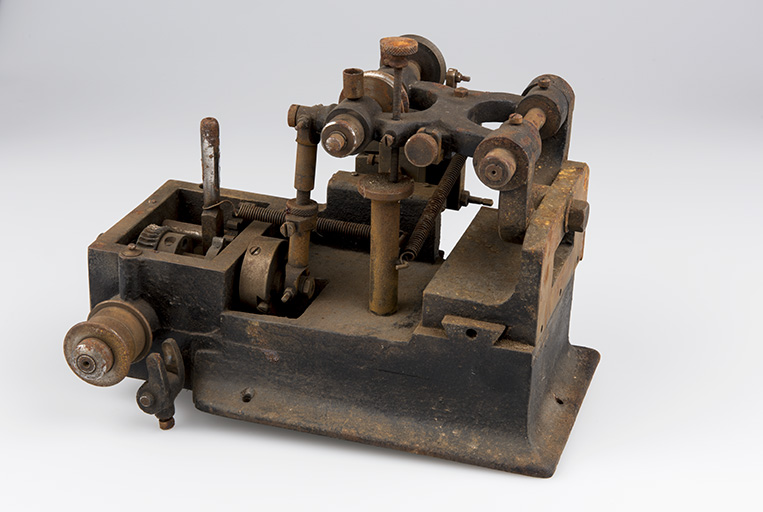

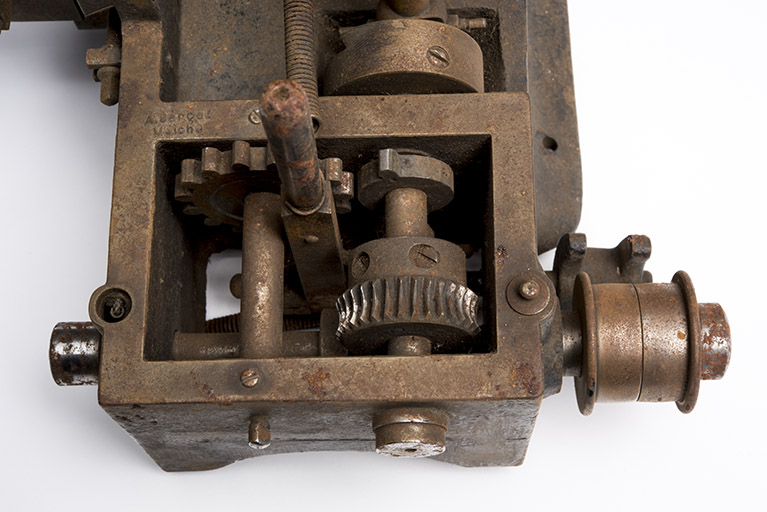

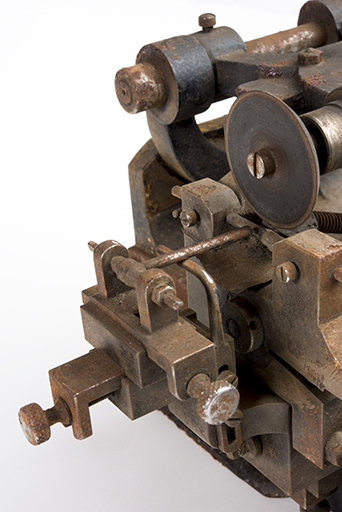

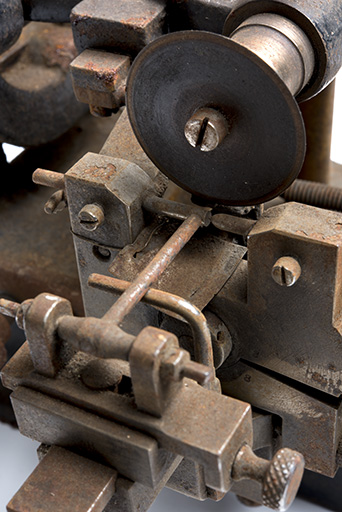

Le support de la machine est un socle en fonte de fer avec, à une extrémité, un compartiment accueillant le système de commande des mouvements du porte-meule, sachant que la meule elle-même dispose de son propre entraînement (poulie et courroie). Sur la face arrière du compartiment sont fixées deux poulies : l'énergie est transmise par une courroie plate qu'une fourchette place soit sur la poulie motrice (embrayage), soit sur la poulie folle (débrayage). Un levier vertical permet de commander l'embrayage, le débrayage étant automatique lorsqu'une roue à 15 dents a fait un tour complet. La roue de cylindre est positionnée entre deux broches, l'une fixe et l'autre mobile (par appui sur un levier de bascule), la dent à usiner reposant sur un support en saphir. Une fois la poulie embrayée, le système porte-meule s'abaisse et la meule en carborundum (meule "India") rectifie la dent ; le système porte-meule se relève alors automatiquement et ce faisant, la roue de cylindre pivote d'une dent ; le système porte-meule s'abaisse, la meule entre en action, etc. Après usinage de la quinzième dent, la poulie entraînant le système-porte-meule est débrayée et il est possible de mettre une nouvelle roue de cylindre.

  • Catégories
    industrie de mécanique de précision
  • Structures
    • produit élaboré d'origine minérale, solide en masse, produit semi-fini
  • Matériaux
    • fonte de fer
    • fer
    • acier
    • matériau élaboré
  • Précision dimensions

    Dimensions hors tout (en cm) : l = 26,5, la = 23,5, h = 20.

  • Inscriptions & marques
    • inscription concernant le fabricant, sur l'oeuvre, gravé
    • inscription concernant le lieu d'exécution, sur l'oeuvre, gravé
  • Précision inscriptions

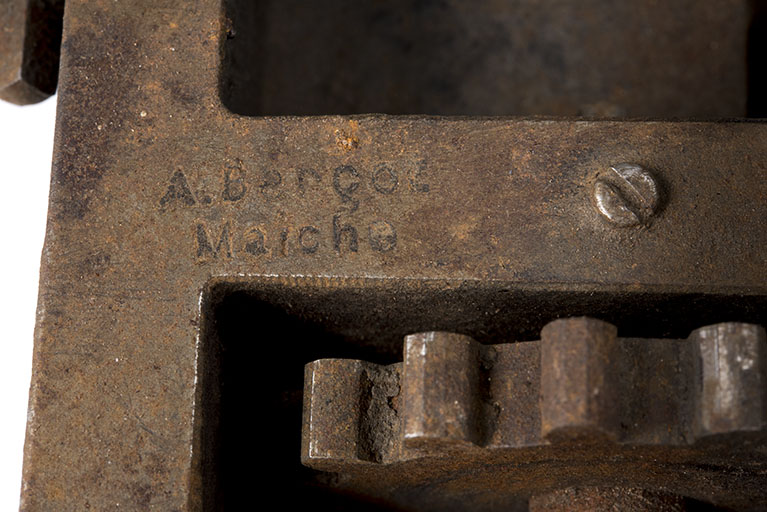

    Inscription gravée sur la tranche supérieure du bâti (près de la roue à 15 dents) : A. Berçot / Maiche.

  • État de conservation
    • altération biologique du support
  • Précision état de conservation

    Les métaux sont rouillés.

  • Statut de la propriété
    propriété d'une personne privée
  • Référence Patriarche
    présent sur POP
  • Bessot, Jean-Marie. Fils de Michel Bessot et petit-fils de Lucien Bessot (paysan et horloger au Grand Vau), à Maîche.

    8 décembre 2015

Bibliographie

  • Belmont, Henry-Louis. L'échappement à cylindre (1720-1950) : le Haut-Doubs, centre mondial au 19e siècle. - Besançon : Technicmédia, 1984. 328 p. : ill. ; 28 cm.

    P. 138-147, 195, 198-199, 202-204 : ill.
Date(s) d'enquête : 2015; Date(s) de rédaction : 2015
