Dossier d’œuvre objet IM25005353 | Réalisé par
Poupard Laurent (Rédacteur)
Poupard Laurent

Poupard, Laurent. Chercheur au service Inventaire et Patrimoine de la Région Bourgogne-Franche-Comté, 1987-

Cliquez pour effectuer une recherche sur cette personne.
  • patrimoine industriel, patrimoine industriel du Doubs
mécanisme d'horloge (mouvement de montre mécanique France Ebauches FE 140-C), maison et atelier d'horlogerie de Jacques Renaud-Bezot
Bourgogne-Franche-Comté > Doubs > Villers-le-Lac
Œuvre étudiée
Auteur
Copyright
  • (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine

Dossier non géolocalisé

Localisation
  • Aire d'étude et canton Pays horloger (le) - Morteau
  • Commune Villers-le-Lac
Accès au dossier d’aire d’étude
Désignation
  • Dénominations
    mécanisme d'horloge
  • Appellations
    mouvement de montre France Ebauches FE 140-C
Historique

Ce mouvement FE 140-C a été fabriqué dans le quatrième quart du 20e siècle ou au début du 21e siècle par la société France Ebauches SA, née en 1967 de la fusion de quatre fabricants : Ets Joseph Jeambrun et Technic Ebauche (auparavant Maire et Perrier) à Maîche, Ebauches Cupillard à Villers-le-Lac et Fabrique d’Ebauches de Montres du Genevois (FEMGA) à Annemasse (Haute-Savoie). Rapidement devenue le premier fabricant européen de mouvements, France Ebauches décline dans les années 1990 puis ferme son site de Maîche en 1995. Elle regroupe alors ses activités sur celui ouvert en 1975 à Valdahon, où elle disparaît finalement en 2009 (sous le nom de Technotime Microtechnique).

Le mouvement fait partie d'une famille nombreuse réunissant au moins 12 modèles : FE 140 le modèle de base (ancre, seconde au centre directe), FE 140-1 le même avec quantième (calendrier à guichet) et FE 140-2 avec quantième et jour (jour et date à guichet) ; leurs déclinaisons après modifications (spiral ou hauteur différents par exemple) : 140-A et 140-C (tous deux sur la base du 140 soit ancre et seconde au centre directe), 140-1A (sur la base du 140-1), 140-1B, 140-1C (avec cliquet simplifié) et 140-1AD (ancre, seconde au centre directe, affichage numérique, heure sautante et calendrier à guichet), 140-2A (sur la base du 140-2), 140-2B et 140-2C. Il est équipé d'amortisseurs de chocs 108, de la société Epsilon (fabrique d'antichocs pour montres située en 1960 au 25 rue Gambetta, fermée en 1981 et rachetée deux ans plus tard par la SA Rubis-Précis, au 18 rue de Besançon à Charquemont).

  • Période(s)
    • Principale : limite 20e siècle 21e siècle
  • Auteur(s)
    • Auteur :
      France Ebauches (1967 - 2009)
      France Ebauches

      France Ebauches. Société créée en 1967 par la fusion des sociétés Jeambrun et Technic Ebauches (ex. Maire et Perrier) à Maîche, Ebauches Cupillard à Villers-le-Lac et Fabrique d’Ebauches de Montres du Genevois (FEMGA) à Annemasse (Haute-Savoie). En déclin dans les années 1990, elle devient Francébauches Cie Ltd en 1990 puis France Ebauches Microtechniques en 1994 et finalement Technotime Microtechnique en 2001. Elle disparaît en 2009.

      Cliquez pour effectuer une recherche sur cette personne.
Description

Le mouvement mécanique utilise une ébauche FE 140 C au calibre 11 1/2 lignes (26 mm), extra-plate (4,05 mm) et à bords biseautés. Il bat avec une fréquence de 21 600 alternances/heure (3 Hz) et comporte un échappement à ancre, un balancier monométallique sans vis, deux amortisseurs de chocs Epsilon 108, 17 rubis synthétiques (servant de contre-pivots aux éléments mobiles) et une seconde au centre directe (grand seconde). Il est équipé de son remontoir manuel et a une réserve de marche de 45 heures. L'aspect des ponts est soigné avec un décor de côtes de Genève martelées.

  • Catégories
    horlogerie
  • Matériaux
    • laiton
    • acier
    • alliage spécial
    • matériau de synthèse
    • plastique
  • Précision dimensions

    Dimensions hors tout (en mm) : L = 35 avec la couronne, d = 27, h = 4 (5,5 axe de la roue de centre compris).

  • Inscriptions & marques
    • inscription technique, sur l'œuvre, gravé
    • marque, sur l'œuvre, gravé
  • Précision inscriptions

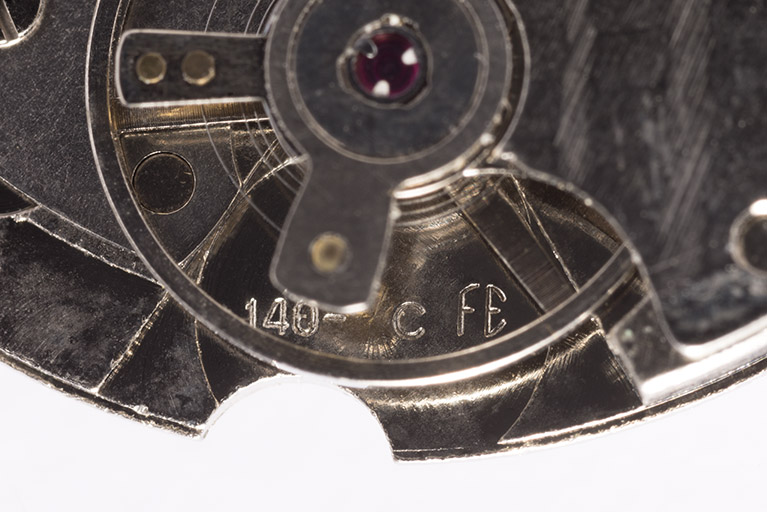

    Inscriptions gravées. Sur le pont de barillet : 17 SEVENTEEN JEWELS / UNADJUSTED. Sur la platine sous le balancier : 140- C FE.

Statut, intérêt et protection
  • Statut de la propriété
    propriété d'une personne privée
Illustrations 8
  • (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
Aller à la notice d'illustration
  • (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
Aller à la notice d'illustration
  • (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
Aller à la notice d'illustration
  • (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
Aller à la notice d'illustration
  • (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
Aller à la notice d'illustration
  • (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
Aller à la notice d'illustration
  • (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
Aller à la notice d'illustration
  • (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
Aller à la notice d'illustration

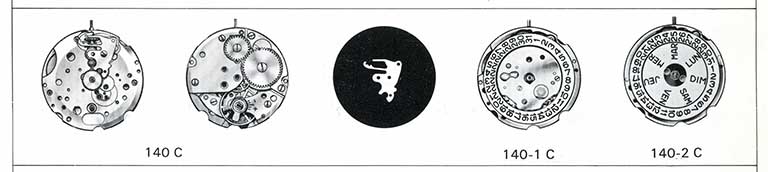

[Dessin des mouvements FE 140-C, 140-1C et 140-2C], 1973.

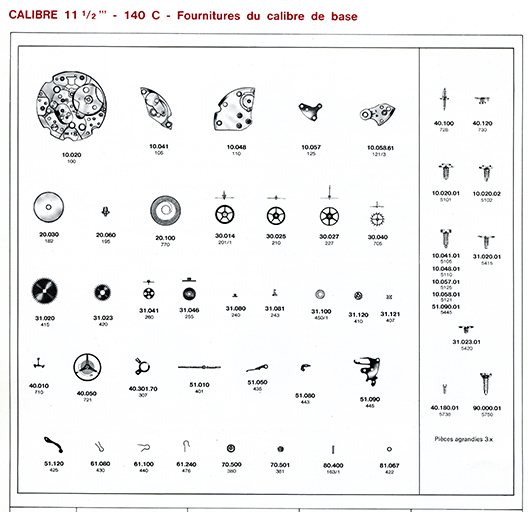

Calibre 11 1/2''' - 140 C - Fournitures du calibre de base, 1973.

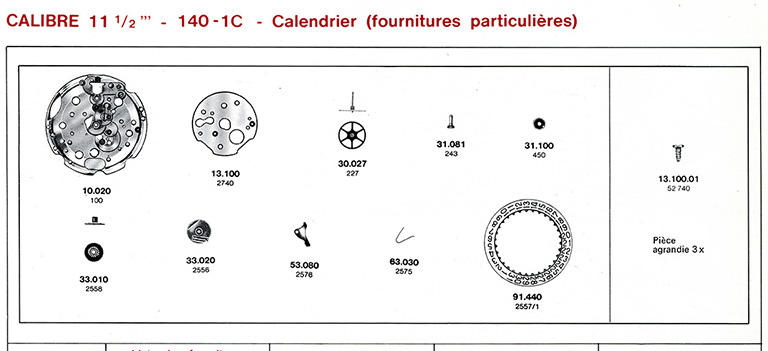

Calibre 11 1/2''' - 140-1C - Calendrier (fournitures particulières), 1973.

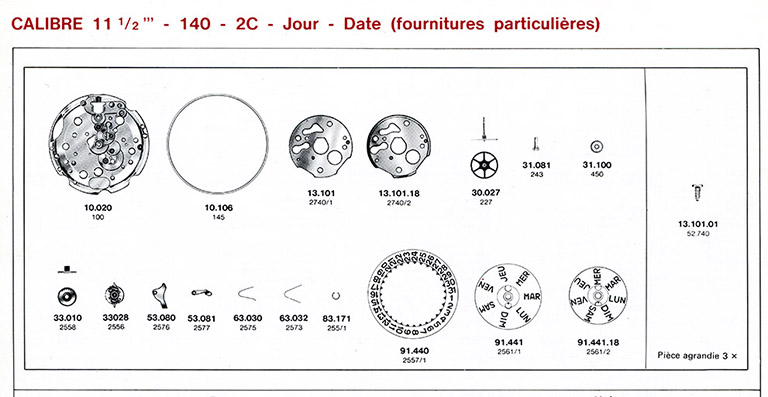

Calibre 11 1/2''' - 140 - 2C - Jour - Date (fournitures particulières), 1973.

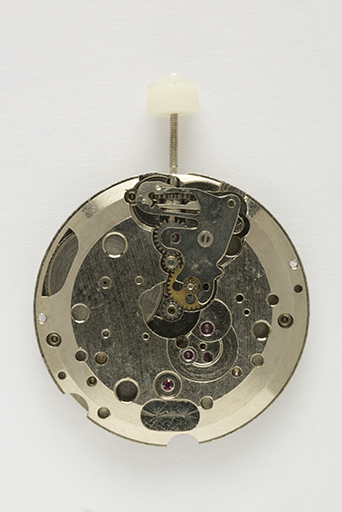

Mouvement France Ebauches FE 140-C : face côté cadran.
Mouvement France Ebauches FE 140-C : face côté ponts.
Logotype France Ebauches et numéro de modèle.
Mouvement FE 140-C : rubis sur le pont de rouage et amortisseur de chocs Epsilon 108.
Documentation

Documents d'archives

  • Catalogue des fournitures des mouvements français de montres. 2e éd. - Paris : Centre d'Information de la Montre française, 1973. 2 classeurs, non paginés : ill. ; 32 cm. 1ère éd. en 1968, mises à jour en octobre 1970, mai 1971, juin 1972 et juillet 1973. Fiches techniques donnant pour chaque calibre (mouvement), et ses variantes, ses caractéristiques techniques et la liste des fournitures le composant.

    Fiches techniques des calibres FE 140-C, 140-1C et 140-2C, et de l'Antichoc Epsilon 108

  • Planche d'assemblage des calibres FE 140 C, 140-1 C et 140-2 C. - Besançon : France Ebauches, 1979. [6] p. : ill. ; 30 cm.

    Collection particulière : Jean-Louis Rousset, Valdahon

Documents figurés

  • [Dessin des mouvements FE 140-C, 140-1C et 140-2C], dessin imprimé, s.n., s.d. [1973]. Publié dans : Catalogue des fournitures des mouvements français de montres. 2e éd., 1973, fiche technique correspondante, p. 1.

  • Calibre 11 1/2''' - 140 C - Fournitures du calibre de base, dessin imprimé, s.n., s.d. [1973]. Publié dans : Catalogue des fournitures des mouvements français de montres. 2e éd., 1973, fiche technique correspondante, p. 2.

  • Calibre 11 1/2''' - 140-1C - Calendrier (fournitures particulières), dessin imprimé, s.n., s.d. [1973]. Publié dans : Catalogue des fournitures des mouvements français de montres. 2e éd., 1973, fiche technique correspondante, p. 3.

  • Calibre 11 1/2''' - 140 - 2C - Jour - Date (fournitures particulières), dessin imprimé, s.n., s.d. [1973]. Publié dans : Catalogue des fournitures des mouvements français de montres. 2e éd., 1973, fiche technique correspondante, p. 4.

Documents multimédia

  • Ranfft, Roland. [Notice technique sur le calibre] Fe 140-C. - S.d. [1er quart 21e siècle]. Document accessible sur internet sur le site de Roland Ranfft (Ranfft Watches), à l'adresse http://www.ranfft.de/cgi-bin/bidfun-db.cgi?10&ranfft&&2uswk&FE_140_C (consultation : 4 juillet 2016)

Annexes

  • Fiche technique des calibres FE 140-C, 140-1C, 140-2C
  • Fiche technique de l'Antichoc Epsilon 108
  • Planche d'assemblage des calibres FE 140 C, 140-1 C et 140-2 C, 1979
