bief d'Ormoy
Franche-Comté > Haute-Saône > Ormoy
Œuvre étudiée
Auteur
Copyright
  • (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine

Dossier non géolocalisé

Localisation
  • Aire d'étude et canton Bourgogne-Franche-Comté - Jussey
  • Hydrographies la Saône
  • Commune Ormoy
  • Lieu-dit
  • Précisions oeuvre située en partie sur la commune Ranzevelle ; oeuvre située en partie sur la commune Corre
Désignation
  • Dénominations
    bief
  • Parties constituantes étudiées
    barrage mobile (IA70001059)
  • Parties constituantes non étudiées
    porte de garde, canal de navigation
Historique

Le bief d'Ormoy est construit entre 1879 et 1882. Il débute à l'aval de l'écluse de Corre et comprend la première dérivation du tracé choisi par le ministère des Travaux publics suite à la proposition des ingénieurs des Ponts et Chaussées, Frécot, responsable des travaux sur l'ensemble du linéaire et Pugnière, chargé des travaux sur la Haute-Saône dans le cadre des travaux visant à aménager et améliorer la navigation sur la Saône entre Corre et Port-sur-Saône.

La dérivation, dont le projet est approuvé le 6 novembre 1879 et adjugé le 4 mars 1880, est équipée d'un barrage, d'une porte de garde et d'une écluse à sas, modèle préconisé par le service spécial de la Saône dans le projet des années 1870. En amont du village, des alignements de peupliers suivent le tracé du canal. Les berges sont équipées de palplanches avec un chemin de halage enherbé.

L'ancien lit de la Saône est fermé désormais par un barrage à clapet ; il est automatisé depuis 1989, le système initial à aiguilles ayant été jugé trop dangereux et difficile à manœuvrer. Une maison de barragiste et un atelier complète le site.

Avant la canalisation de la Saône, un barrage fut érigé au niveau du moulin et équipé d'un déversoir et d'un pertuis de navigation.

La dérivation est protégée par une porte de garde positionnée à hauteur du village ; elle comprend également une maison de garde et un pont. En 1902, le conseil général de Haute-Saône décide de remplacer les portes de l'ouvrage. La Société anonyme des Forges de Franche-Comté, localisée à Besançon, est chargée d’effectuer ce changement en 1903. Le remplacement concerne également les portes de Cendrecourt et Chemilly.

  • Période(s)
    • Principale : 4e quart 19e siècle , daté par travaux historiques
  • Dates
    • 1879, daté par travaux historiques
    • 1880, daté par travaux historiques
    • 1881, daté par travaux historiques
    • 1882, daté par travaux historiques
  • Auteur(s)
    • Auteur :
      Service du canal de l'Est
      Service du canal de l'Est

      Par décisions ministérielles des 23, 25, et 28 avril 1874, M. Caillaux ministre des Travaux publics organisent le service chargé de réaliser les travaux du Canal de l'Est. Celui est divisé en cinq sections correspondant à chacun des départements traversés, l'ensemble des sections étant placées sous la responsabilité de l'ingénieur Frécot, directeur du projet.

      La branche sud, comprenant, les départements des Vosges et de la Haute-Saône (jusqu'à Port-sur-saône) est attribuée à l'ingénieur en chef Pugnière. Chaque département est divisé en plusieurs arrondissements. L'ingénieur Travelet fut en charge du secteur correspondant à la haute-Saône accompagné de 7 conducteurs et 5 agents secondaires.

      Cliquez pour effectuer une recherche sur cette personne.
      ingénieur des Ponts et Chaussées attribution par source
Description

Long de 5 429 mètres, le bief commence à l'aval de l'écluse de Corre (PK 0) avec une dérivation qui débute à hauteur de Ranzevelle ; il est latéral au village d'Ormoy. La dérivation est protégée par une porte de garde positionnée à hauteur du village. Elle se termine en aval par le site d'écluse d'Ormoy (PK 401).

Des alignements d'arbres (peupliers) agrémentent la partie amont de la dérivation. Deux ponts et une passerelle (métallique du Devez) permettent de franchir le canal.Un lavoir fut aménagé dans le canal de navigation, accessible depuis le chemin de halage.

Statut, intérêt et protection
  • Statut de la propriété
    propriété de l'Etat
Illustrations 19
  • (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
Aller à la notice d'illustration
  • (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
Aller à la notice d'illustration
  • (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
Aller à la notice d'illustration
  • (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
Aller à la notice d'illustration
  • (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
Aller à la notice d'illustration
  • (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
Aller à la notice d'illustration
  • (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
Aller à la notice d'illustration
  • (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
Aller à la notice d'illustration
  • (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
Aller à la notice d'illustration
  • (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
Aller à la notice d'illustration
  • (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
Aller à la notice d'illustration
  • (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
Aller à la notice d'illustration
  • (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
Aller à la notice d'illustration
  • (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
Aller à la notice d'illustration
  • (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
Aller à la notice d'illustration
  • (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
Aller à la notice d'illustration
  • (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
Aller à la notice d'illustration
  • (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
Aller à la notice d'illustration
  • (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine
Aller à la notice d'illustration

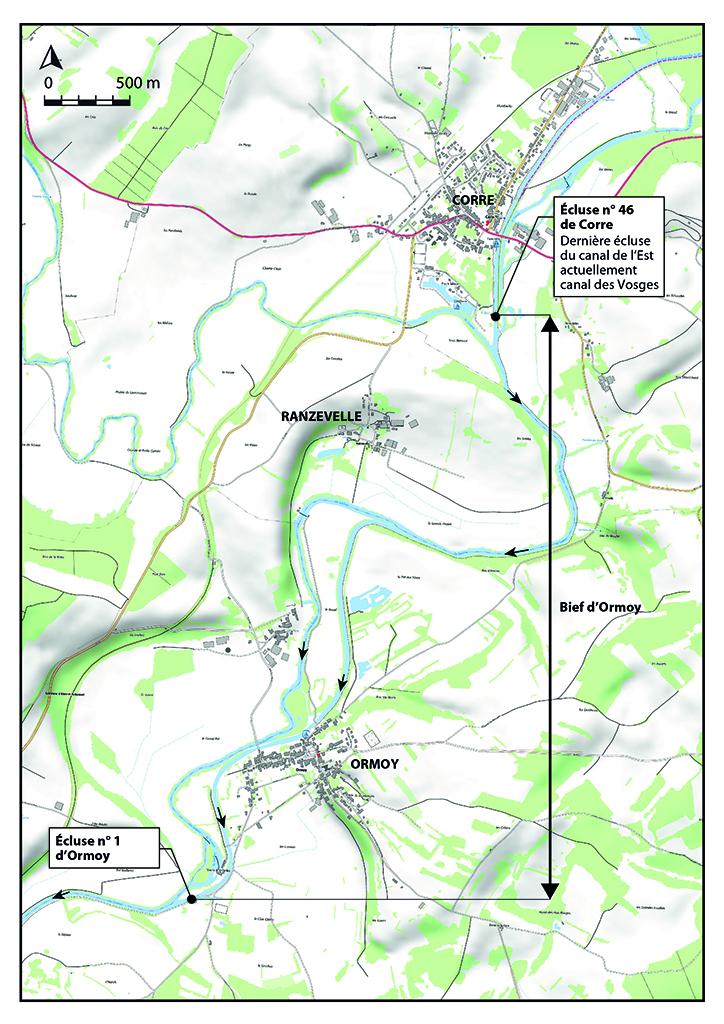

Plan de localisation (1/20 000). Extrait du ScanExpress classique © IGN 2018.
Saône - feuille n°70.
Vue aval depuis l'écluse n°46 du canal des Vosges et la Saône en arrière-plan.
La Saône et la dérivation d'Ormoy.

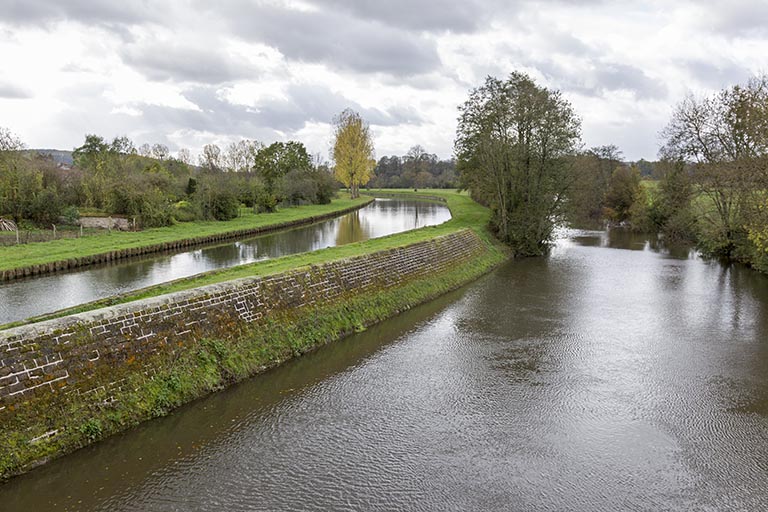

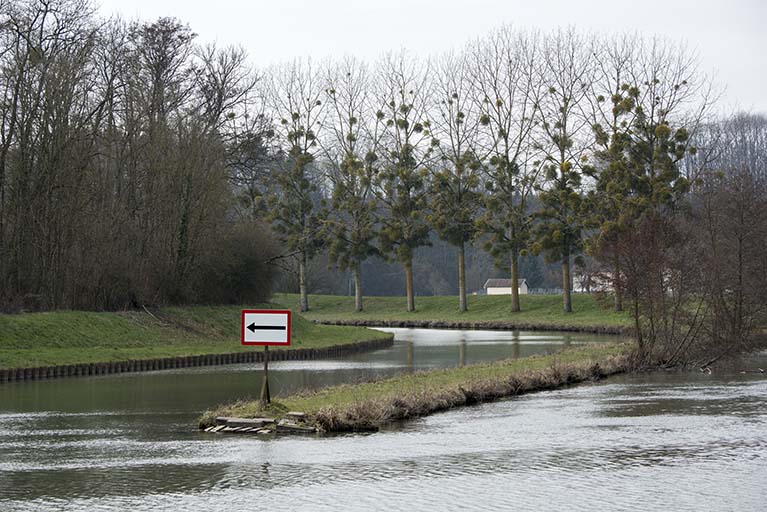

La sâone et l'entrée de la dérivation.

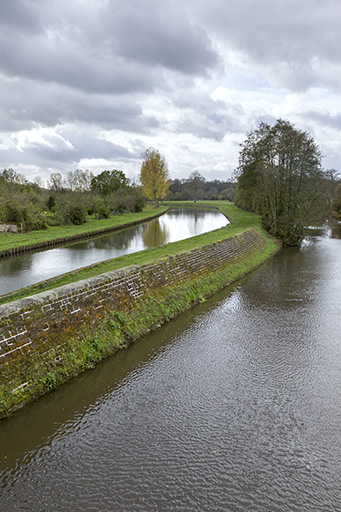

Entrée du canal de navigation d'Ormoy.

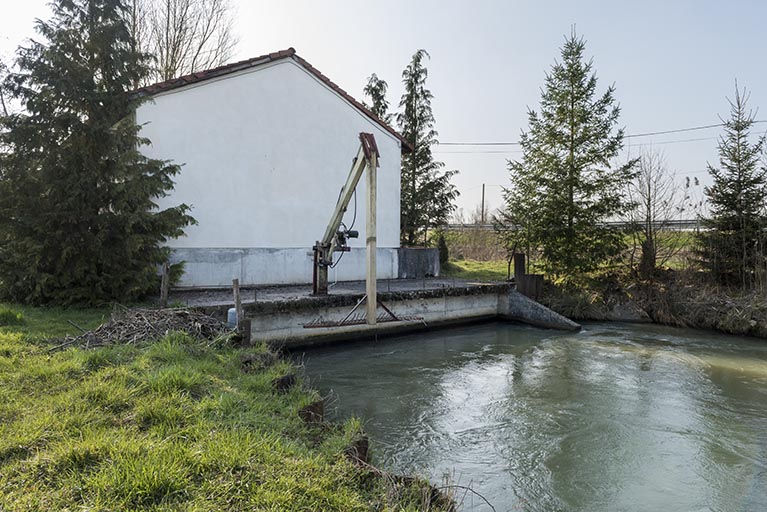

Le site du barrage mobile, vue d'ensemble.

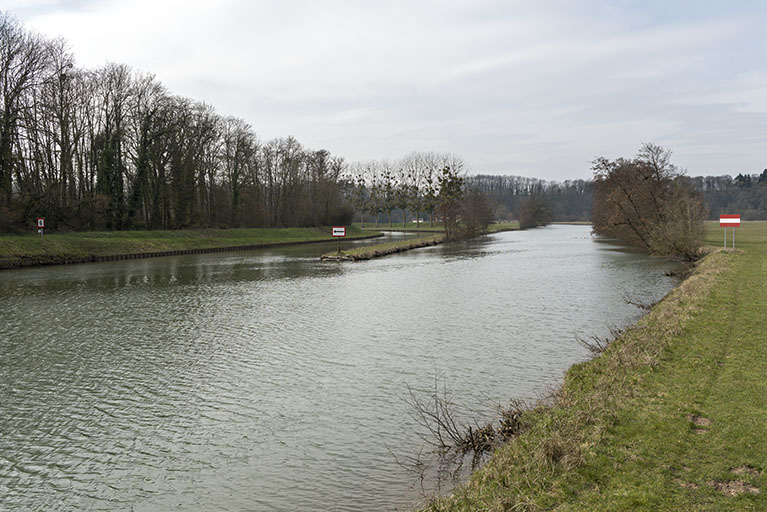

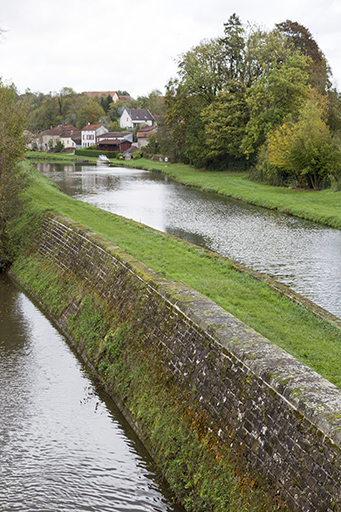

Le canal, vue vers l'amont.

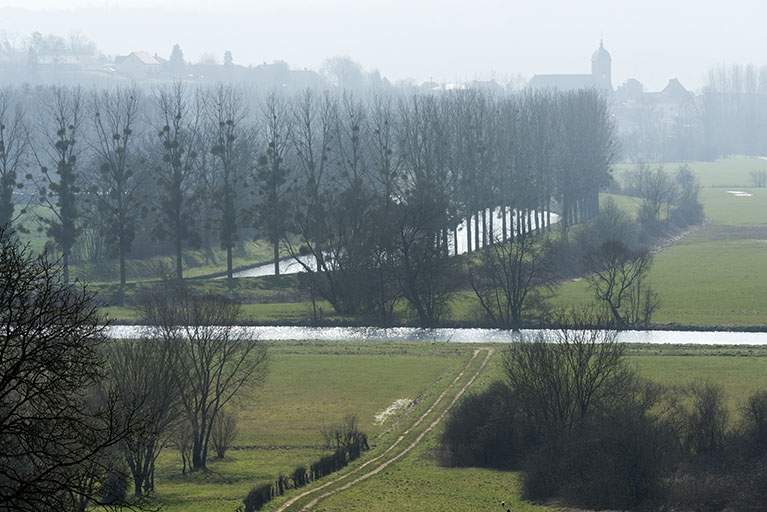

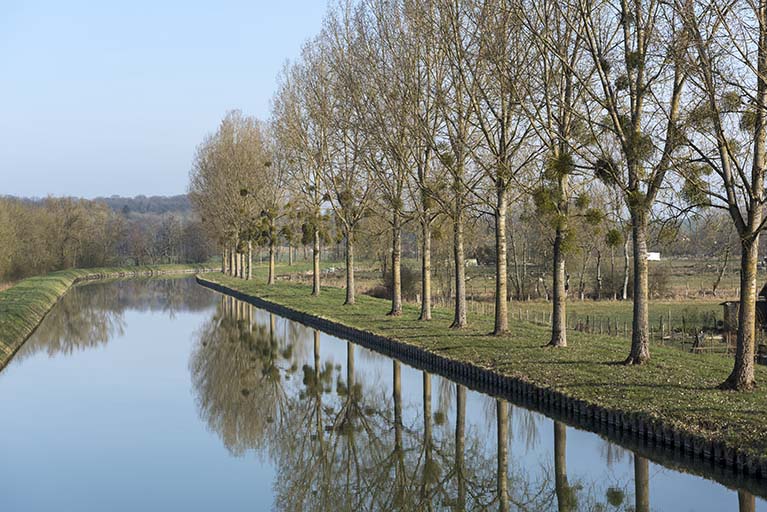

La dérivation construite latéralement à la rivière.

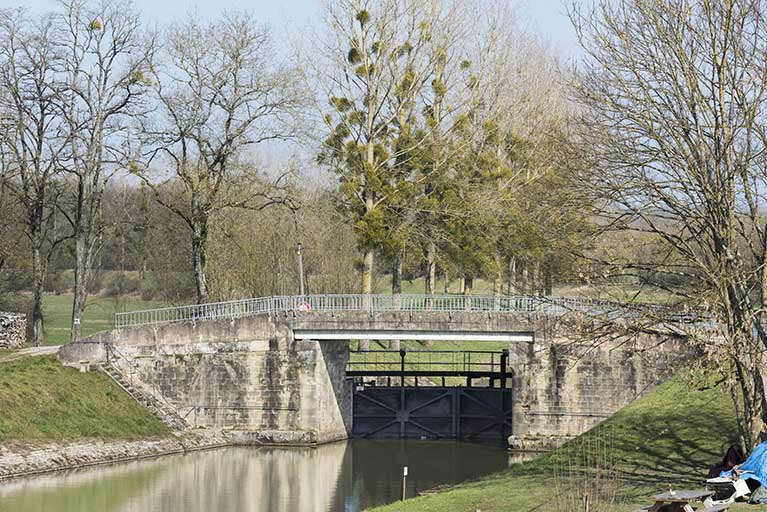

La porte de garde.
La porte de garde et le village en arrière plan.
La sâone et le canal de navigation.
La säone et le canal longé par les chemins de halage.

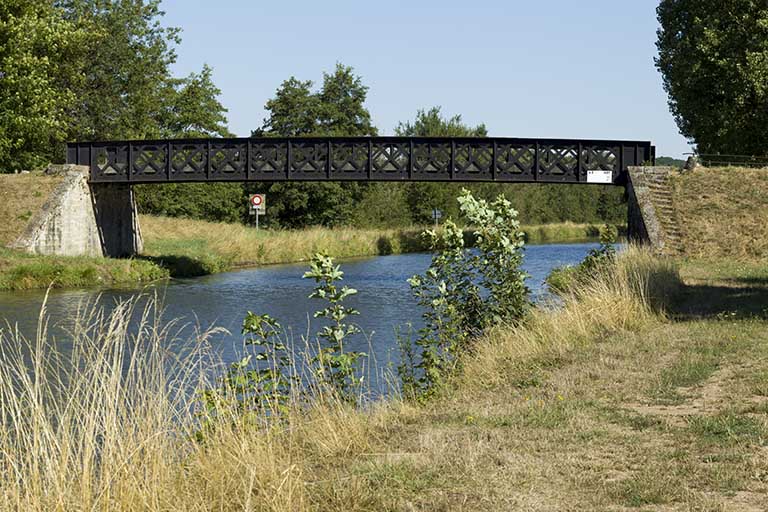

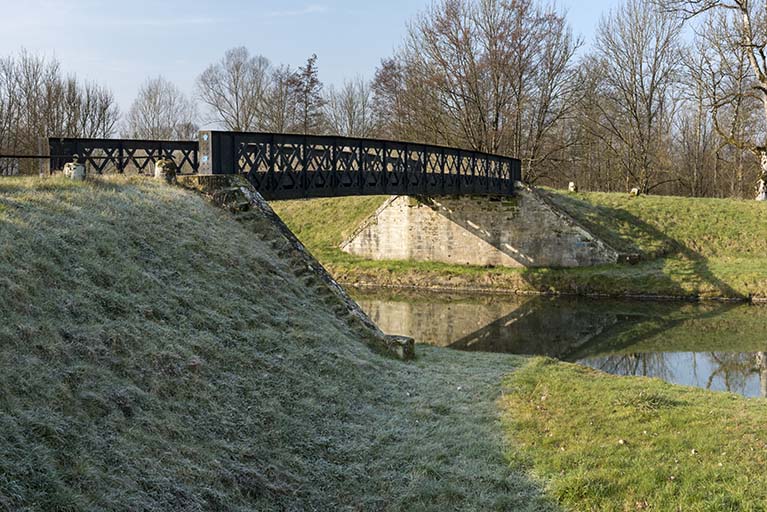

Pont du Devez.
Le pont depuis l'aval.

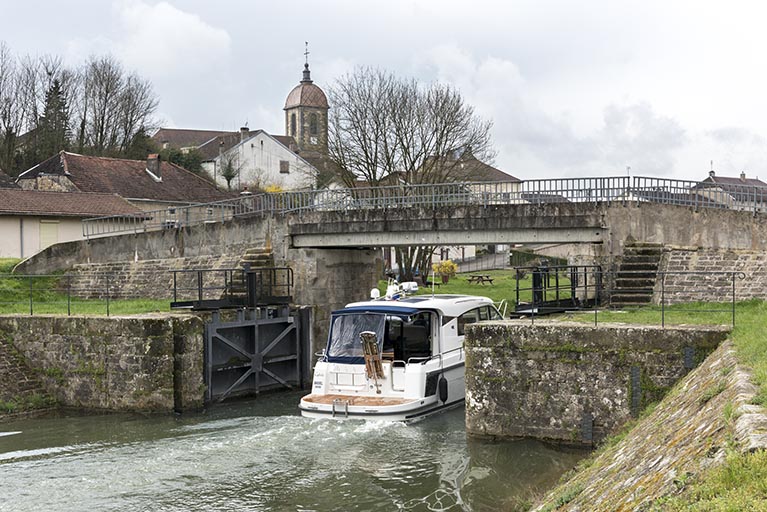

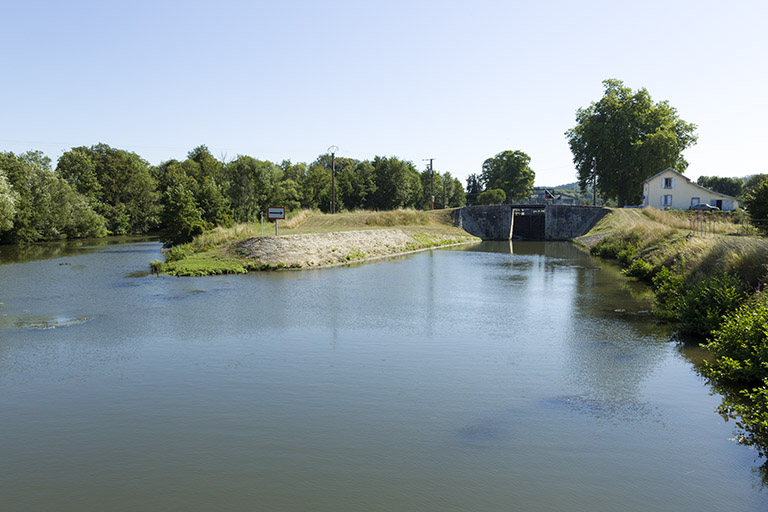

Le site d'écluse à la fin de la dérivation.
Fin de la dérivation d'Ormoy et début du bief de Cendrecourt.

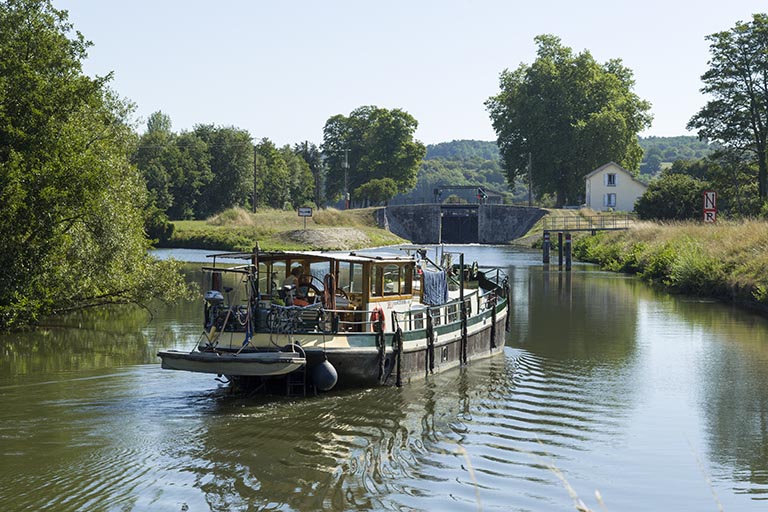

Bâteau en aval du bief.
