mécanisme d'horloge (mouvement de montre mécanique Cupillard VC 233), maison et atelier d'horlogerie de Jacques Renaud-Bezot
Œuvre étudiée
Auteur
Copyright
  • (c) Région Bourgogne-Franche-Comté, Inventaire du patrimoine

Dossier non géolocalisé

Localisation
  • Aire d'étude et canton Pays horloger (le) - Morteau
  • Commune Villers-le-Lac
  • Dénominations
    mécanisme d'horloge
  • Appellations
    mouvement de montre Cupillard VC 233

Ce mouvement, qualifié de "traction de l'horlogerie française" dans les publicités du fabricant, a été réalisé dans le deuxième quart du 20e siècle par la société Cupillard, de Villers-le-Lac, créée par Virgile Cupillard en 1886 et dotée d'une usine en 1893-1894. La SA Ebauches Cupillard a fusionné le 3 avril 1967 avec trois de ses concurrents - à Maîche les sociétés des Ets Joseph Jeambrun et Cie, au 26 rue de Saint-Hippolyte, et Technic Ebauche (anciennement Maire et Perrier), au 1 avenue du Maréchal Leclerc et au 4 rue de la Gare, et à Annemasse (Haute-Savoie) la Fabrique d'Ebauches de Montres du Genevois (Femga) - pour donner naissance à la société France Ebauches. Cette dernière ferme le site de la Femga dès 1968 puis celui des Ets Cupillard en 1981, lorsqu'elle ouvre une nouvelle unité à Maîche (au 2 rue Rotschi). Rapidement devenue le premier fabricant européen de mouvements, elle déclinera dans les années 1990, abandonnera Maîche en 1995 et se recentrera alors sur l'usine créée en 1975 à Valdahon. Elle disparaîtra finalement en 2009 (sous le nom de Technotime Microtechnique).

Le mouvement VC 233 étudié est un mouvement de première génération (dit "ancien"), apparu en 1931 et qui aura, à la création de France Ebauches, été produit à plus de 25 millions d'exemplaires. Le mouvement de base est doté d'une petite seconde, c'est-à-dire d'un cadran secondaire pour les secondes, mais il a aussi été décliné en version grande seconde (avec aiguille des secondes au centre) sous l'appellation VC 233D. Les deux ont vu leur mécanisme de mise à l'heure modifié, donnant naissance à une deuxième génération (suffixée "nouvelle") avec les VC 233-60 et VC 233-68. Après la constitution de France Ebauches, sa fabrication a été poursuivie sous l'appellation de FE 233-60, avec de nombreuses déclinaisons.

  • Période(s)
    • Principale : 2e quart 20e siècle
  • Lieu d'exécution
    Commune : Villers-le-Lac
    Adresse : 2 place Maxime Cupillard
    Édifice ou site : usine d'horlogerie (usine d'ébauches de montre) Virgile Cupillard puis France Ebauches
  • Auteur(s)
    • Auteur :
      Ebauches Cupillard (1886 - 1967)
      Ebauches Cupillard

      Ebauches Cupillard. Fabrique d'ébauches (marque VC) créée en 1886 à Villers-le-Lac par Virgile Cupillard. Reprise à sa mort en 1900 par son beau-frère Louis Girardot, elle devient V. Cupillard et L. Girardot et Cie puis, suite au retrait de Girardot en 1925, Ets V. Cupillard (Sarl puis SA). Scindée en deux SA fin 1964 (Immobilière Cupillard et Ebauches Cupillard), elle fusionne le 3 avril 1967 avec trois de ses repreneurs - les Ets Joseph Jeambrun et Cie, Technic Ebauche et la Fabrique d'Ebauches de Montres du Genevois (Femga) - pour donner naissance à la société France Ebauches.

      Cliquez pour effectuer une recherche sur cette personne.
      horloger, fabricant

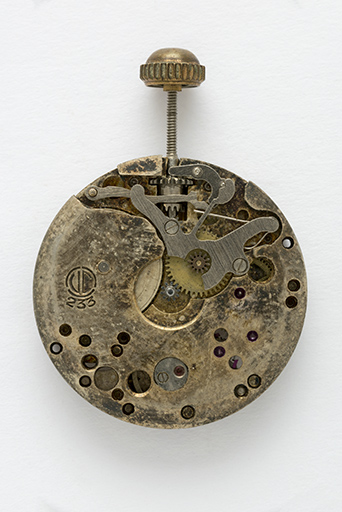

Le mouvement mécanique utilise une ébauche au calibre 10 1/2 lignes (23,7 mm), extra-plate (4,5 mm, soit 66,1 mm avec l'axe de la roue de centre) et à bords biseautés (il se décline aussi en version 11 1/2 lignes, soit 26 mm). Il bat avec une fréquence de 18 000 alternances/heure (2,5 Hz) et comporte un échappement à ancre, un balancier monométallique à vis, 15 rubis synthétiques (servant de contre-pivots aux éléments mobiles). Doté d'une petite seconde, il est à remontage manuel et a une réserve de marche de 36 heures.

  • Catégories
    horlogerie
  • Matériaux
    • laiton
    • acier
    • alliage spécial
    • matériau de synthèse
  • Précision dimensions

    Dimensions hors tout (en mm) : L = 32,9 (avec la couronne), d = 23,6 (sans la couronne), h = 6,1 (axe de la roue de centre compris).

  • Inscriptions & marques
    • logotype, sur l'œuvre, gravé
    • inscription technique, sur l'œuvre, gravé
    • graduations, sur l'œuvre, gravé
  • Précision inscriptions

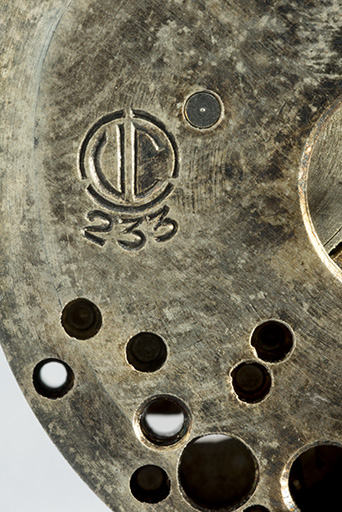

    Inscriptions gravées. Sur la platine côté cadran : [logo de la société Victor Cupillard : les lettres VC inscrites dans un cartouche rond] / 233. Sur le pont de balancier, indications nécessaires au mécanisme du réglage de la marche diurne de la montre (avance / retard) : graduation avec les signes - à gauche et + à droite.

  • État de conservation
    • altération ponctuelle
  • Précision état de conservation

    Le métal est altéré en surface.

  • Statut de la propriété
    propriété d'une personne privée

Documents d'archives

  • Les ébauches françaises (les calibres français) / Documentation réunie par : Christian Johanet. - Paris : Revue française des Bijoutiers Horlogers, Pierre Johanet, s.d. [1947]. 100 p. : ill.; 21 x 27 cm.

    Musée de l’Horlogerie, Morteau
    Fiche technique du calibre Cupillard 233
  • [Notice technique sur les] Calibres France-Ebauches 233/60, 233/66 et 233/67 A. - S.d. [décennie 1970]. Document accessible sur internet sur le Forumamontres à l'adresse : http://forumamontres.forumactif.com/t210235-question-bete-sur-le-calibre-233 (consultation : 10 septembre 2018).

Documents multimédia

  • Ranfft, Roland. [Notice technique sur le calibre] Cupillard 233. - S.d. [1er quart 21e siècle]. Document accessible sur internet sur le site de Roland Ranfft (Ranfft Watches), à l'adresse http://www.ranfft.de/cgi-bin/bidfun-db.cgi?10&ranfft&&2uswk&Cupillard_233 (consultation : 28 juin 2016)

  • Ranfft, Roland. [Notice technique sur le calibre] Cupillard 233D. - S.d. [1er quart 21e siècle]. Document accessible sur internet sur le site de Roland Ranfft (Ranfft Watches), à l'adresse http://www.ranfft.de/cgi-bin/bidfun-db.cgi?10&ranfft&&2uswk&Cupillard_233D (consultation : 28 juin 2016)

  • Ranfft, Roland. [Notice technique sur le calibre] Cupillard 233 new. - S.d. [1er quart 21e siècle]. Document accessible sur internet sur le site de Roland Ranfft (Ranfft Watches), à l'adresse http://www.ranfft.de/cgi-bin/bidfun-db.cgi?10&ranfft&&2uswk&Cupillard_233neu (consultation : 28 juin 2016)

  • Ranfft, Roland. [Notice technique sur le calibre] Cupillard 233D neu. - S.d. [1er quart 21e siècle]. Document accessible sur internet sur le site de Roland Ranfft (Ranfft Watches), à l'adresse http://www.ranfft.de/cgi-bin/bidfun-db.cgi?10&ranfft&&2uswk&Cupillard_233Dneu (consultation : 28 juin 2016)

Annexes

  • Fiche technique du calibre Cupillard 233
Date(s) d'enquête : 2016; Date(s) de rédaction : 2016
